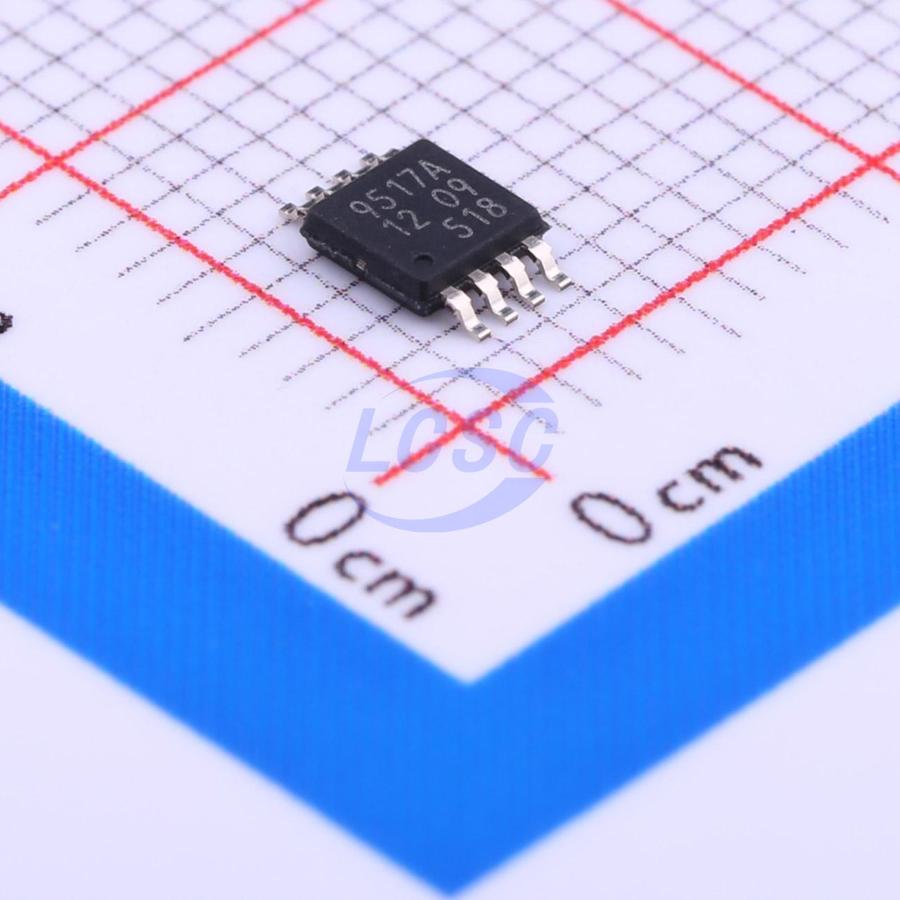

Микросхема NXP PCA9517ADP (заводское обозначение PCA9517ADP,118) — ретранслятор шины I²C, то есть буфер для линий данных и тактирования. Микросхема выпускается Nexperia, ранее это подразделение NXP Semiconductors. Она включается в разрыв шины и усиливает сигналы. Так шина делится на два сегмента, у каждого из которых своя нагрузка.
Шина I²C ограничена по суммарной ёмкости линий. При росте числа устройств и длины проводников фронты сигналов затягиваются и обмен становится нестабильным. Ретранслятор принимает сигнал одного сегмента и формирует его на другом, поэтому ёмкость каждого сегмента учитывается отдельно. К линии можно подключить больше устройств или вывести шину на длинный кабель без потери качества сигнала.
Передача данных двунаправленная: шина I²C использует одни и те же линии и для записи, и для чтения, а микросхема пропускает сигнал в обе стороны. Дополнительные сигналы управления направлением не нужны, поэтому включение в схему остаётся простым. Второе назначение микросхемы — согласование логических уровней между сегментами, что важно для систем с пониженным напряжением питания.
Важное уточнение: буфер не создаёт гальванической развязки. Общий провод обоих сегментов остаётся связанным, поэтому для настоящей развязки по потенциалу нужны отдельные изолирующие микросхемы. В сведениях о позиции корпус, диапазон напряжения питания и допустимый диапазон температур не указаны. Эти параметры нужно сверить по даташиту на конкретное исполнение до закладки в проект.
Основные характеристики
- Производитель: NXP (Nexperia)
- Обозначение: PCA9517ADP, заводской код PCA9517ADP,118
- Тип: ретранслятор шины I²C
- Функция: буферизация линий данных и тактирования
- Направление передачи: двунаправленное
- Согласование уровней: сопряжение логических уровней сегментов шины
- Назначение: подключение дополнительных устройств к шине без потери качества сигнала
Где применяется
- Платы с большим числом устройств на шине: датчики, память, расширители портов и часы реального времени, у которых суммарная ёмкость линий превышает допустимую.
- Длинные линии между платами: вынос шины на кабель или соединитель между модулями, где ёмкость проводников затягивает фронты сигнала.
- Системы с разными уровнями логики: сопряжение узлов с пониженным напряжением питания и узлов, работающих на другом уровне.
- Модульные и заменяемые узлы: разделение шины на сегменты, чтобы нагрузка одного модуля не влияла на остальные.
