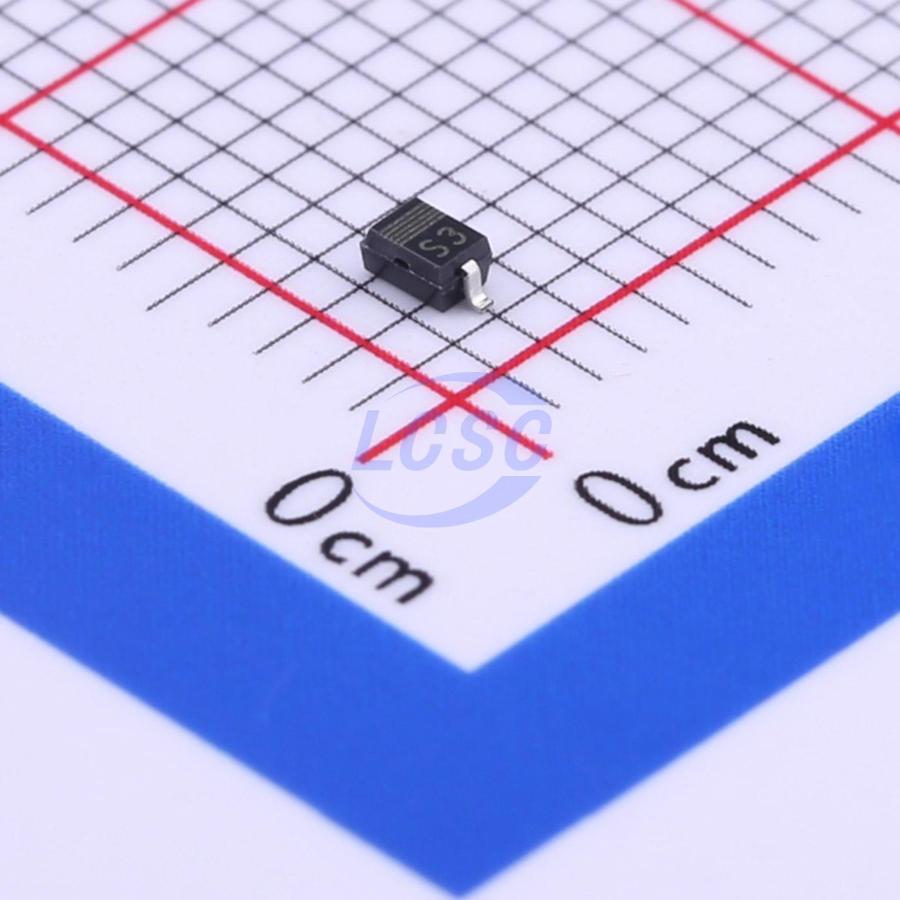

Микросхема Nexperia PMEG2020AEA 22-24+ — диод Шоттки в корпусе SOD-323 для поверхностного монтажа. Заводское обозначение — PMEG2020AEA,115. Диод одинарный, с двумя выводами, относится к серии PMEG производителя Nexperia.
Основные электрические параметры по заводским данным: периодическое пиковое обратное напряжение 20 В, средний прямой ток 2 А, максимальное прямое напряжение 525 мВ. Ударный прямой ток достигает 9 А, но это кратковременная нагрузка, например бросок при включении, и длительно рассчитывать на неё нельзя. Низкое прямое напряжение — характерная черта диодов Шоттки: на нём теряется меньше мощности, чем на кремниевом диоде с p-n-переходом.
У этого исполнения есть и предел. Обратное напряжение 20 В означает, что в цепях с более высоким напряжением или выбросами сверх этого значения диод ставить нельзя. Максимальная рабочая температура — 150 °C. Корпус SOD-323 компактный, поэтому рассеиваемая мощность ограничена площадью меди на плате, и при токе, близком к 2 А, тепловой режим нужно проверять.
По заводским данным, партия имеет прослеживаемость по дате и коду партии. Изготовитель подтверждает соответствие требованиям RoHS и отсутствие веществ SVHC в перечне, актуальном на июнь 2025 года. Метка 22-24+ в наименовании относится к годам выпуска партии.
Основные характеристики
Диод Шоттки, 20 В, средний прямой ток 2 А. Прямое напряжение до 525 мВ, корпус SOD-323, рабочая температура до 150 °C.
Где применяется
- Импульсные источники питания: выпрямление и обратные цепи на выходе низковольтных преобразователей.
- Защита от переполюсовки: последовательный диод во входной цепи с питанием до 20 В.
- Развязка источников: объединение двух линий питания по схеме «диодное ИЛИ».
- Компактные платы: монтаж там, где нет места под более крупные корпуса.
