Микросхема Nexperia 74LVC1G125GW — одноканальный буферный элемент с третьим состоянием на выходе из серии логики 74LVC. Микросхема принимает на входе цифровой сигнал и передаёт его на выход без изменения логического уровня, а отдельный управляющий вывод переводит выход в высокоимпедансное состояние (High-Z), отключая его от линии. Такая функция нужна там, где несколько источников сигнала по очереди работают на одну общую шину и не должны мешать друг другу.

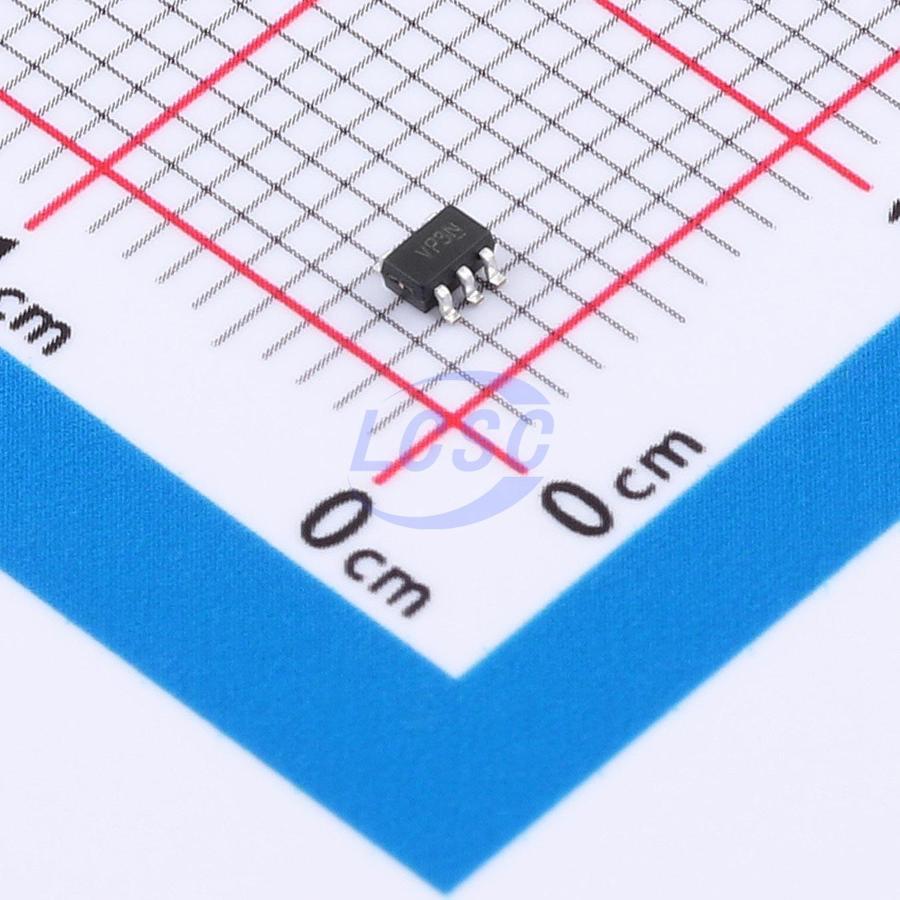

Исполнение GW означает корпус SOT353 — миниатюрный пятивыводной корпус для поверхностного монтажа, рассчитанный на платы с высокой плотностью размещения компонентов. Тепловое сопротивление этого корпуса у данной микросхемы составляет 371 °C/Вт, эта величина определяет допустимую рассеиваемую мощность при заданной температуре окружающей среды и ограничивает предельную токовую нагрузку в долговременном режиме.
Питание микросхемы лежит в диапазоне от 1,65 В до 5,5 В, при этом входы допускают сигналы до 5,5 В независимо от фактического напряжения питания — это позволяет включать буфер в тракт между узлами с разными уровнями логики без дополнительных согласующих элементов. Входная ёмкость невелика, 5 пФ, поэтому буфер слабо нагружает предыдущий каскад и не искажает фронты сигнала при переключении.
Выходные каскады обеспечивают ток до 32 мА как в режиме стока при низком уровне, так и в режиме источника при высоком уровне — этого достаточно для прямого управления светодиодными индикаторами, входами других логических микросхем и короткими шинными линиями. Микросхема сохраняет работоспособность в расширенном диапазоне температур от -40 °C до +125 °C, а также имеет встроенную защиту входов и выходов от электростатического разряда — 200 В по модели HBM и 1000 В по модели CDM.
Основные характеристики
- Логическое семейство: 74LVC
- Корпус: SOT353
- Напряжение питания: 1,65–5,5 В
- Допустимое входное напряжение: до 5,5 В независимо от питания
- Диапазон выходного напряжения: от 0 В до Vcc
- Входная ёмкость: 5 пФ
- Выходной ток при низком уровне: до 32 мА
- Выходной ток при высоком уровне: до 32 мА
- Рабочая температура: от -40 °C до +125 °C
- Температура хранения: от -65 °C до +150 °C
- Защита от статического разряда, HBM: 200 В
- Защита от статического разряда, CDM: 1000 В
- Тепловое сопротивление корпуса: 371 °C/Вт
Где применяется
- Буферизация шинных линий: третье состояние выхода позволяет нескольким источникам поочерёдно работать на одну общую линию без конфликта.
- Компактные и портативные устройства: корпус SOT353 подходит для плат с плотным размещением компонентов.
- Согласование логических уровней: толерантность входа к 5,5 В упрощает стыковку узлов с разным напряжением питания.
- Резервирование источников сигнала: возможность отключения выхода используется для переключения между дублирующими каналами.
