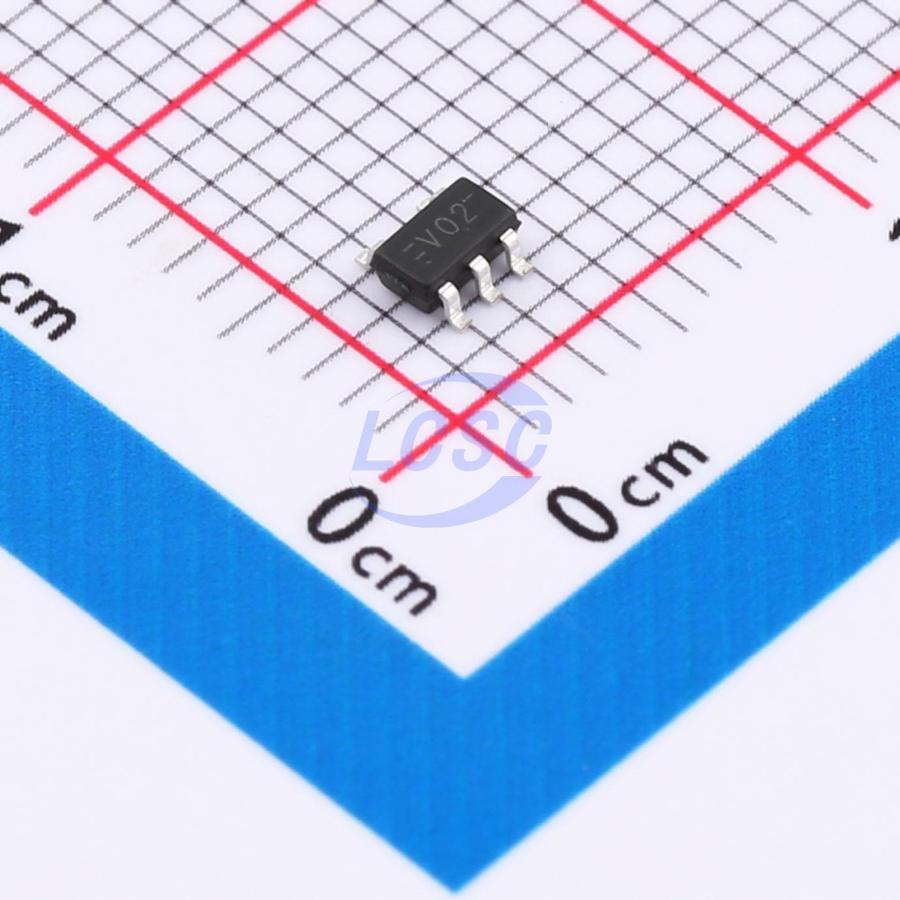

Микросхема Nexperia 74LVC1G02GV,125 — это одноканальный логический элемент 2ИЛИ-НЕ на два входа, выполненный по низковольтной КМОП-технологии LVC. Кристалл размещён в компактном пятивыводном корпусе 5-TSOP, что позволяет использовать микросхему там, где место на плате ограничено — рядом с разъёмами, в компактных модулях расширения, на платах портативных устройств.
Особенность серии LVC в том, что пороги переключения и уровни выходного сигнала подстраиваются под фактическое напряжение питания, а не фиксированы под один стандарт. Микросхема одинаково корректно работает при питании от 1,65 В, характерном для батарейных схем и ядер современных процессоров, и до 5,5 В — уровня классической логики ТТЛ/КМОП. Пороговые напряжения высокого и низкого уровня заданы как доля от напряжения питания (например, 0,65 VCC и 0,35 VCC), поэтому при переходе между разными напряжениями питания логика продолжает работать предсказуемо без отдельной перенастройки.
Выходной каскад способен отдавать разный ток в зависимости от напряжения питания: от -100 мкА при 1,65 В до -32 мА при 4,5 В, что покрывает как маломощные КМОП-входы, так и более нагруженные линии. Входные цепи защищены от статического электричества по модели HBM на уровне 2000 В, а предельные токи через защитные диоды ограничены на уровне ±50 мА, что снижает риск повреждения при случайных наводках или неверной последовательности подачи питания.
Микросхема рассчитана на работу в расширенном диапазоне температур — от -40 до +125 °C, что делает её пригодной не только для бытовой, но и для промышленной аппаратуры, где корпус изделия подвержен нагреву или эксплуатируется вне помещения.
Основные характеристики
- Логическая функция: 2ИЛИ-НЕ (NOR), один вентиль на 2 входа
- Корпус: 5-TSOP
- Диапазон напряжения питания: от 1,65 до 5,5 В
- Рабочая температура: от -40 до +125 °C
- Защита от статического электричества (HBM): 2000 В
- Предельный ток через защитные диоды входа/выхода: ±50 мА
- Абсолютный максимум тока потребления: 100 мА
Где применяется
- Промышленная автоматика: логическая обвязка сигналов в модулях управления, работающих при повышенной температуре
- Портативная электроника: компактные схемы с батарейным питанием, где важны малые габариты корпуса и низкое напряжение питания
- Согласование уровней: применение в узлах, где логические сигналы переходят между разными напряжениями питания в пределах 1,65–5,5 В
- Дискретная логика общего назначения: замена одного вентиля 2ИЛИ-НЕ в существующей схеме без установки многоканальной микросхемы
