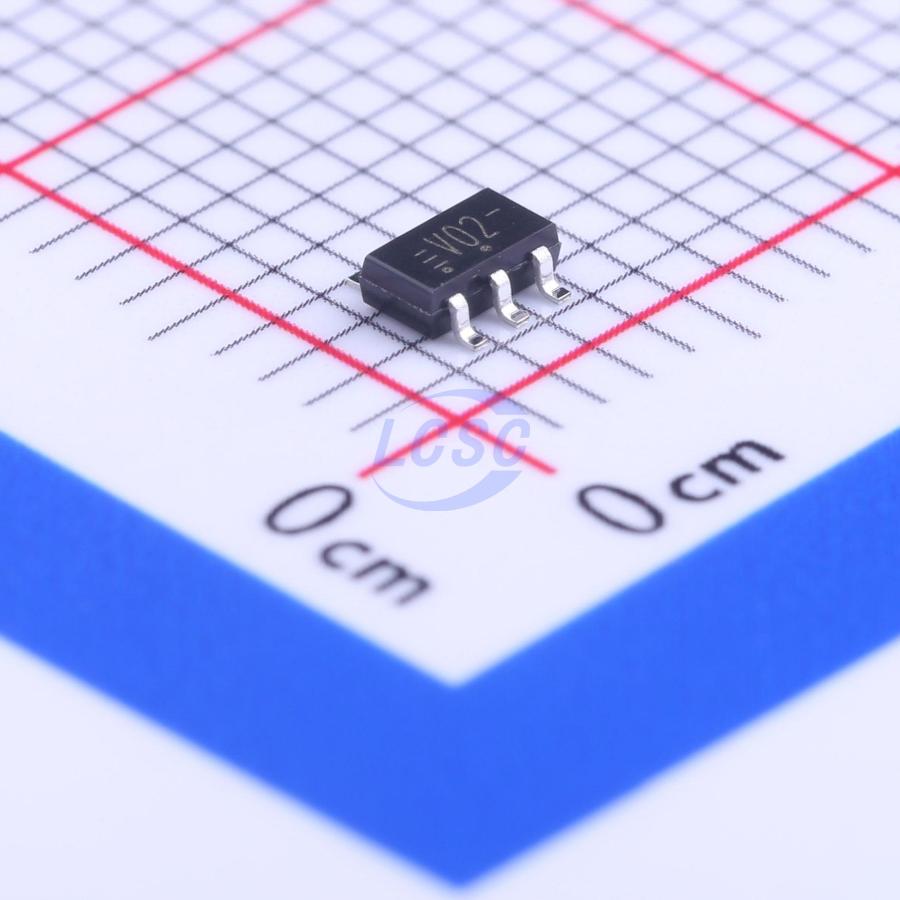

Микросхема Nexperia 74LVC1G02 74LVC1G02GV — одноэлементный логический вентиль 2ИЛИ-НЕ в компактном корпусе 5-TSOP. На выходе формируется логический ноль, если хотя бы на одном из двух входов присутствует высокий уровень, и логическая единица — только когда на обоих входах низкий уровень. Вентиль рассчитан на прямую замену дискретной логики там, где в схеме нужна всего одна функция ИЛИ-НЕ без установки многоканальной микросхемы.
Питание допускается в широком диапазоне — от 1,65 до 5,5 В, и пороги переключения на входе заданы отдельно для нескольких участков этого диапазона: при 1,65–1,95 В порог высокого уровня равен 0,65×VCC, при 2,3–2,7 В — 1,7 В, при 2,7–3,6 В — 2,0 В, при 4,5–5,5 В — 0,7×VCC. Такое деление позволяет корректно оценить помехозащищённость схемы для конкретного напряжения питания, а не ориентироваться на усреднённое значение.
Выходной каскад способен отдавать заметный ток нагрузки: -4 мА при питании 1,65 В, -8 мА при 2,3 В, -12 мА при 2,7 В, -24 мА при 3,0 В и -32 мА при 4,5 В, при этом выходное напряжение остаётся не ниже VCC-0,1 В на малых токах нагрузки. Скорость изменения входного сигнала ограничена значением не более 20 нс/В в диапазоне питания 1,65–2,7 В и не более 10 нс/В при 2,7–5,5 В — более медленный фронт может привести к повышенному потреблению на переходе через пороговую область.
Защита выводов от статического электричества выполнена по модели HBM на уровне 2000 В, а ток через защитные диоды на входе ограничен -50 мА, на выходе — ±50 мА. Абсолютный максимум выходного тока — ±50 мА, ток по цепи земли — не более -100 мА. Корпус 5-TSOP занимает минимум места на плате при плотном монтаже.
Основные характеристики
- Логическая функция: 2ИЛИ-НЕ, один элемент
- Диапазон напряжения питания: 1,65–5,5 В
- Пороги высокого уровня на входе: 0,65×VCC (1,65–1,95 В), 1,7 В (2,3–2,7 В), 2,0 В (2,7–3,6 В), 0,7×VCC (4,5–5,5 В)
- Выходной ток по точкам питания: -4 мА (1,65 В), -8 мА (2,3 В), -12 мА (2,7 В), -24 мА (3,0 В), -32 мА (4,5 В)
- Абсолютный максимум выходного тока: ±50 мА
- Абсолютный максимум тока по цепи земли: -100 мА
- Ток через защитные диоды: -50 мА (вход), ±50 мА (выход)
- Защита от статического электричества (HBM): 2000 В
- Скорость изменения входного сигнала: не более 20 нс/В (1,65–2,7 В), не более 10 нс/В (2,7–5,5 В)
- Корпус: 5-TSOP
Где применяется
- Промышленная автоматика: широкий диапазон напряжения питания и запас по выходному току упрощают согласование с разнородными узлами схемы
- Портативная электроника: работа напрямую от батарейного питания 1,65 В и выше без дополнительного преобразователя уровня
- Простые логические узлы: замена одной функции ИЛИ-НЕ без установки многовходовой или многоканальной микросхемы
- Плотный монтаж: корпус 5-TSOP экономит место на печатной плате при ограниченной площади
