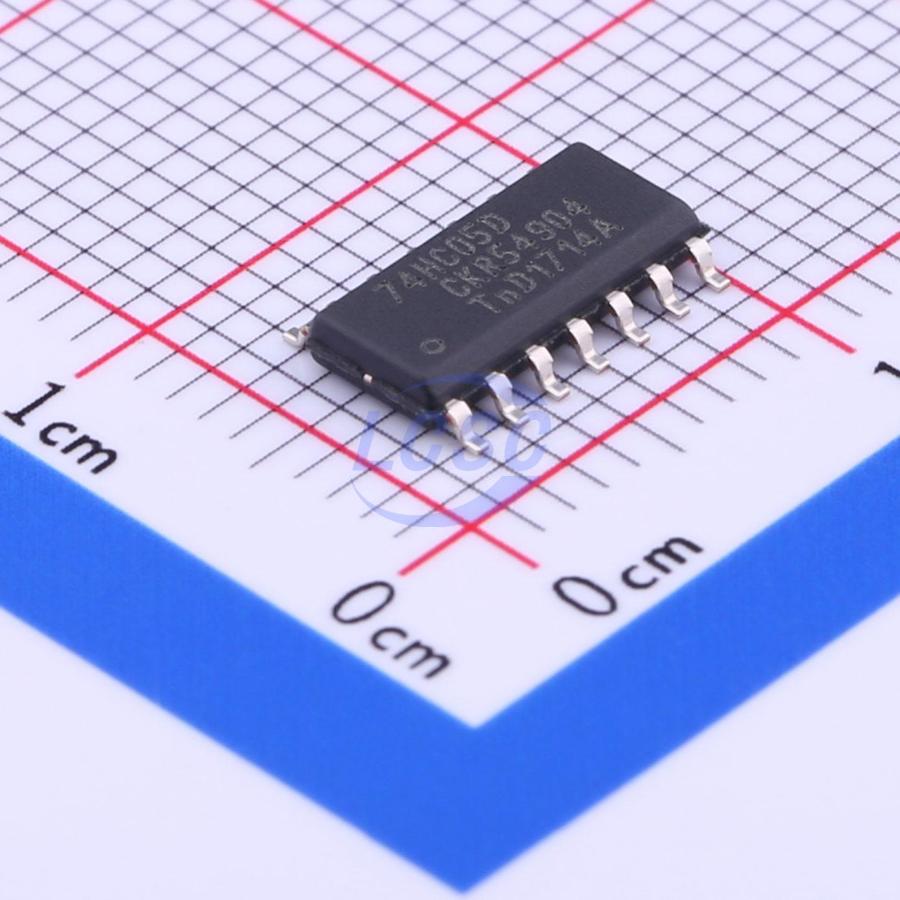

Микросхема Nexperia 74HC05D — шестиканальный инвертор с выходами открытый сток, выполненный по КМОП-технологии семейства 74HC и размещённый в корпусе SO14 (SOT108-1, 14 выводов). Каждый из шести каналов инвертирует входной логический сигнал: единица на входе даёт низкий уровень на выходе, а при нуле выходной транзистор переходит в высокоимпедансное состояние. Поскольку выход не имеет верхнего плеча, для получения высокого логического уровня требуется внешний резистор нагрузки — типовое решение для схем с объединением нескольких выходов на одной шине.
Такое построение выхода удобно там, где несколько источников сигнала должны управлять одной линией без конфликта уровней — например, в шинах с монтажным ИЛИ, схемах согласования с внешними ключами или при работе с периферией на другом напряжении питания: открытый сток позволяет подтянуть линию к напряжению, отличному от напряжения питания самой микросхемы, в пределах допустимого диапазона.
Микросхема сохраняет работоспособность в широком диапазоне напряжения питания и приводит пороги переключения и быстродействие к этому напряжению: при питании 2 В входные пороги и скорость переключения одни, при 4,5 В и 6 В — другие, причём с ростом напряжения питания задержки распространения сигнала и время переключения выхода заметно сокращаются. Это даёт разработчику возможность выбирать рабочую точку между экономичностью при низком напряжении и скоростью при более высоком.
Кроме корпуса SO14 та же микросхема выпускается в TSSOP14 и DHVQFN14 — исполнения отличаются посадочным местом и рассеиваемой мощностью, но не логикой работы; рассматриваемая позиция — именно вариант SO14.
Основные характеристики
- Функция: инвертор, 6 независимых каналов, выход открытый сток
- Корпус: SO14 (SOT108-1), 14 выводов
- Абсолютное максимальное напряжение питания: 7 В
- Максимальный выходной ток канала: 25 мА
- Ток утечки выхода в закрытом состоянии: ±10 мкА
- Максимальный ток потребления при 6 В: 40 мкА
- Входная ёмкость: 3,5 пФ
- Задержка распространения сигнала при 4,5 В: 27 нс
- Устойчивость к электростатическому разряду (CDM): 1000 В
- Устойчивость к защёлкиванию (latch-up): 100 мА
- Диапазон рабочих температур: от -40 до +125 °C
Где применяется
- Промышленная автоматика: инверсия управляющих логических сигналов в контроллерах и модулях ввода-вывода
- Шины с монтажным ИЛИ: объединение нескольких источников сигнала на одной линии благодаря открытому стоку
- Согласование уровней: подтяжка выходной линии к напряжению, отличному от питания микросхемы
- Цифровые устройства: буферизация и инверсия сигналов между узлами схемы
