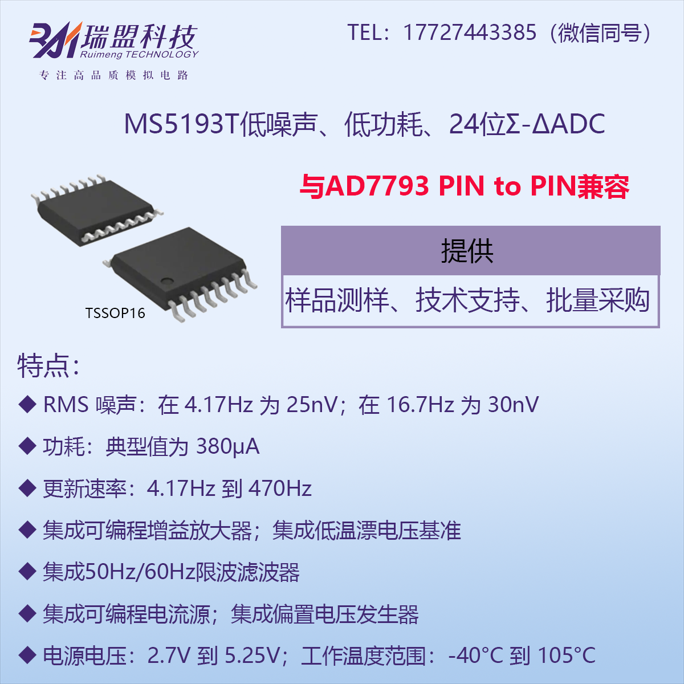

Микросхема MS5193T — прецизионная интегральная схема аналого-цифрового преобразования сигма-дельта типа, рассчитанная на работу с сигналами датчиков сопротивления, тензомостов и других низкоуровневых источников. Встроенный программируемый усилитель с коэффициентом усиления до 128 позволяет оцифровывать слабые сигналы напрямую, без дополнительного каскада внешнего усиления, что упрощает измерительный тракт и снижает число сопутствующих компонентов на плате.
Для питания резистивных датчиков температуры в состав микросхемы включены три встроенных источника тока возбуждения номиналом 10, 210 и 1000 мкА. Начальный допуск этих источников составляет ±5%, а взаимное согласование между каналами — ±0,5%, температурный коэффициент — 200 ppm/°C. Такая точность формирования тока важна при построении измерительных мостов, где погрешность возбуждения напрямую переходит в погрешность результата.
Опорное напряжение может браться как от встроенного источника 1,17 В с допуском ±1%, так и от внешнего источника в диапазоне 0,1–2,5 В, если приложению требуется более широкий динамический диапазон. Тактирование обеспечивается внутренним генератором частотой 64 кГц с допуском ±3% либо внешним сигналом той же частоты. Отдельный встроенный датчик температуры с точностью ±2°C может использоваться для компенсации холодного спая или контроля температуры кристалла.
Метрологические параметры выдержаны на уровне, типичном для прецизионных измерительных трактов: смещение нуля не превышает ±1 мкВ при дрейфе ±10 нВ/°C, нелинейность преобразования — ±15 ppm от полной шкалы, погрешность полной шкалы — ±10 мкВ. Подавление синфазной помехи и помехи по цепи питания держится на уровне 100 дБ при коэффициенте усиления от 4 и выше, а среднеквадратичный шум на усилении 64 не превышает 25–30 нВ в зависимости от полосы измерения.
Питание раздельное по аналоговой и цифровой части — AVDD и DVDD, каждое в диапазоне 2,7–5,25 В, что позволяет согласовать микросхему с логикой разного уровня. Типовое потребление по AVDD составляет 380 мкА, максимальное — 500 мкА, что при напряжении 3 В соответствует рассеиваемой мощности около 1,14 мВт.
Основные характеристики
- Диапазон питающего напряжения AVDD/DVDD: 2,7–5,25 В
- Ток потребления (тип./макс.): 380 мкА / 500 мкА
- Внутренний опорный источник: 1,17 В ±1%
- Внешний опорный источник: 0,1–2,5 В
- Коэффициент усиления встроенного усилителя: до 128
- Источники тока возбуждения: 10, 210, 1000 мкА
- Начальный допуск тока возбуждения: ±5%
- Согласование источников тока: ±0,5%
- Температурный коэффициент тока возбуждения: 200 ppm/°C
- Нелинейность преобразования: ±15 ppm от полной шкалы
- Смещение нуля (дрейф): ±1 мкВ (±10 нВ/°C)
- Подавление синфазной помехи: 100 дБ
- Частота встроенного/внешнего генератора: 64 кГц
- Точность встроенного датчика температуры: ±2°C
Где применяется
- Промышленная автоматика: измерение сигналов резистивных датчиков температуры и тензомостов в системах АСУ ТП
- Лабораторное и измерительное оборудование: построение прецизионных измерительных каналов с низким уровнем шума
- Системы сбора данных: многоканальные даталоггеры с повышенными требованиями к разрешению
- Аналитическое оборудование: цепи с малым уровнем полезного сигнала, где критичны минимальные смещение и дрейф
