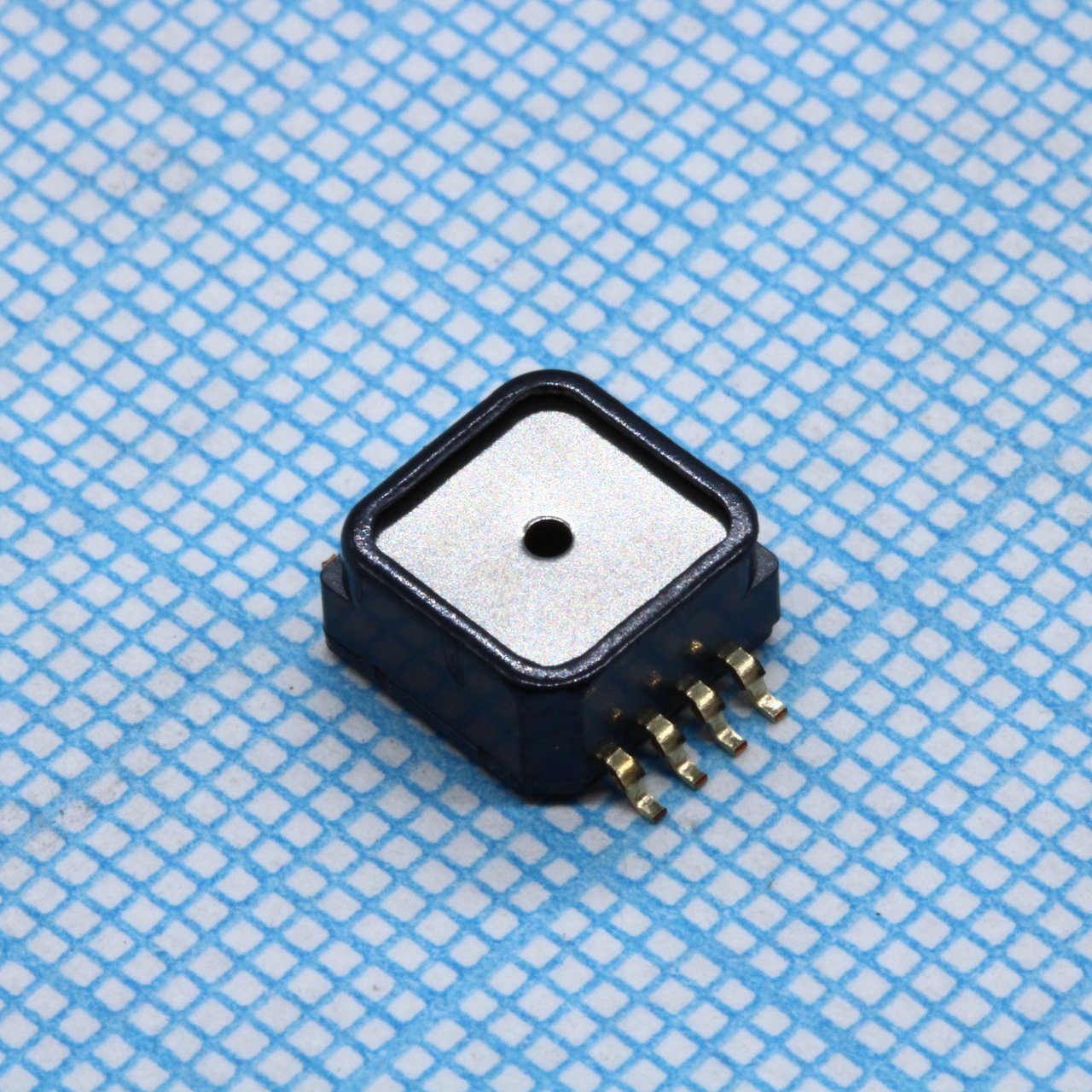

Микросхема NXP MPXH6115A6U — датчик абсолютного давления с аналоговым выходным сигналом в корпусе SSOP с восемью выводами. Датчик измеряет давление от 15 до 115 кПа относительно вакуума. Рабочей средой по документации является воздух. Выходное напряжение пропорционально давлению и лежит в пределах от 0,2 до 4,7 В.
Это исполнение рассчитано на питание от 4,75 до 5,25 В. Типичный ток потребления — 6 мА, максимальный — 10 мА. Выходной сигнал снимается с четвёртого вывода. Смещение выходного напряжения при минимальном давлении типично составляет 0,200 В, в допуске от 0,133 до 0,268 В. Время отклика — 1 мс. Монтаж поверхностный.
Погрешность датчика составляет ±1,5 % от полной шкалы выходного сигнала в диапазоне температур от 0 до 85 °C. Компенсация температуры действует от −40 до +125 °C, хранение допускается в том же диапазоне. Вне диапазона 0–85 °C точность, указанная для датчика, не гарантируется.
Выход аналоговый, поэтому для чтения сигнала нужен вход АЦП с подходящим опорным напряжением. Цифрового интерфейса у микросхемы нет. Измеряется только абсолютное давление в указанном диапазоне, для избыточного или дифференциального давления потребуется другая модификация.
Основные характеристики
Абсолютное давление 15–115 кПа, выход 0,2–4,7 В, питание 4,75–5,25 В, погрешность ±1,5 % от шкалы в диапазоне 0–85 °C, корпус SSOP-8.
Где применяется
- Измерение атмосферного давления: диапазон 15–115 кПа перекрывает его значения.
- Системы воздушного тракта: контроль давления воздуха на датчике с откликом 1 мс.
- Встраиваемые аналоговые схемы: сигнал считывается АЦП микроконтроллера.
- Автомобильная электроника: температура эксплуатации от −40 до +125 °C.
