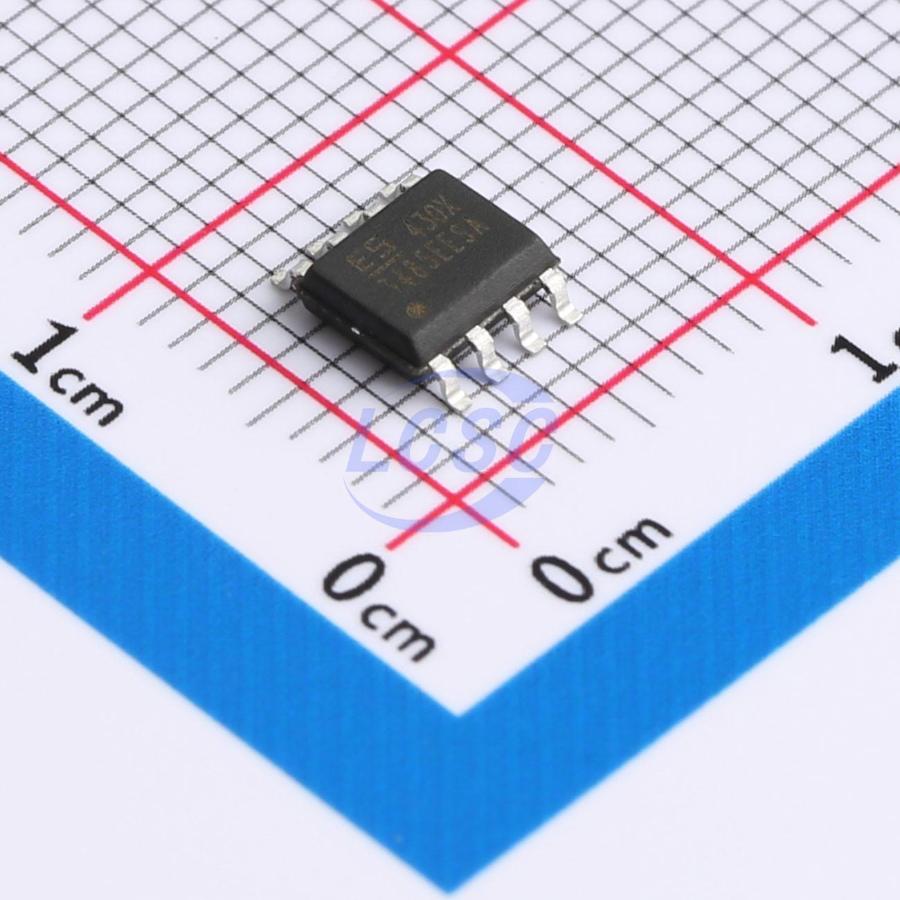

Микросхема MaxLinear SP3485EN-L — приёмопередатчик интерфейса RS-485/RS-422 в корпусе SO-8, преобразующий логические уровни контроллера в дифференциальный сигнал линии связи и обратно. Микросхема содержит один драйвер и один приёмник, работает в полудуплексном режиме и предназначена для построения промышленных шин передачи данных на большие расстояния по одной паре проводов.
Питание микросхемы — от 3 до 3,6 В, что делает её пригодной для схем с низковольтной логикой без дополнительного согласования уровней. Скорость передачи данных — до 10 Мбит/с, а диапазон рабочих температур — от -40 до +85 °C, что соответствует расширенному промышленному исполнению. Входы драйвера и приёмника выдерживают синфазное напряжение на линии от -7 до 12 В, поэтому микросхема сохраняет работоспособность при наведённых помехах и разности потенциалов между узлами сети.
Драйвер формирует дифференциальное выходное напряжение не менее 1,5 В на нагрузке 27 Ом и не менее 2 В на нагрузке 50 Ом, типовое время нарастания и спада фронтов — 5 нс, максимальное — 20 нс, а типовая задержка распространения сигнала — 40 нс в обе стороны. Выход драйвера защищён от короткого замыкания на уровне ±250 мА, что позволяет подключать линию к шине с уже работающими узлами без риска повредить микросхему при коллизии на линии.
Приёмник реагирует на дифференциальный сигнал с порогом срабатывания от -0,2 до 0,2 В и совместим по логическим уровням со стандартной логикой: вход воспринимается как высокий уровень от 2,0 В и как низкий — до 0,8 В. Управление направлением передачи выполняется отдельными выводами включения драйвера и приёмника с временем переключения около 40-60 нс, что при полудуплексной работе позволяет быстро переходить между приёмом и передачей на общей линии. Рассеиваемая мощность корпуса SO-8 ограничена 600 мВт с понижением на 6,90 мВт на каждый градус выше +70 °C.
Основные характеристики
- Интерфейс: RS-485, RS-422
- Корпус: SO-8
- Режим работы: полудуплексный
- Напряжение питания: 3-3,6 В
- Скорость передачи данных: до 10 Мбит/с
- Диапазон рабочих температур: -40...+85 °C
- Диапазон синфазного входного напряжения: -7...12 В
- Дифференциальное выходное напряжение (нагрузка 50 Ом): не менее 2 В
- Задержка распространения сигнала драйвера, тип.: 40 нс
- Время нарастания/спада фронта, тип.: 5 нс
- Порог срабатывания приёмника: ±0,2 В
- Ток короткого замыкания драйвера: ±250 мА
- Рассеиваемая мощность корпуса: 600 мВт
Где применяется
- Промышленные шины передачи данных: организация линий на базе RS-485 для промышленных протоколов
- Диспетчеризация и АСУ ТП: подключение контроллеров, счётчиков и датчиков к общей магистрали
- Протяжённые линии связи: передача данных на расстояния, где интерфейс RS-232 уже не работает устойчиво
- Ремонт и модернизация плат: восстановление узлов связи в оборудовании с интерфейсом RS-485/RS-422
