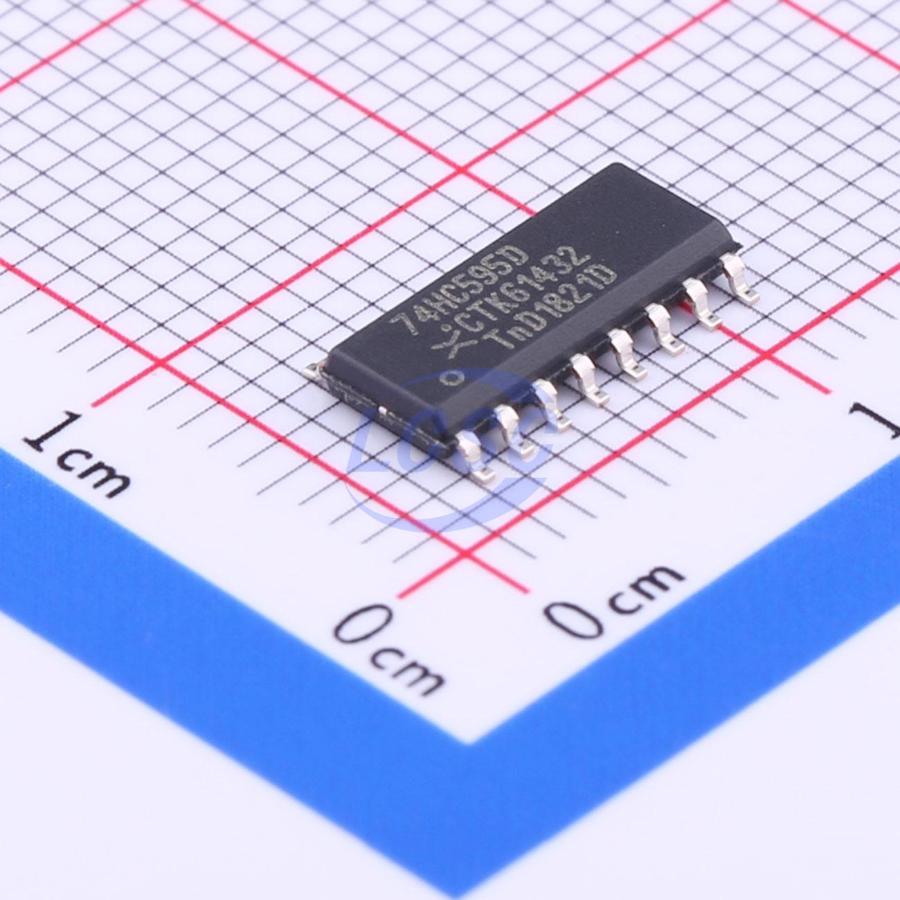

Микросхема Nexperia 74HC595D,118 — восьмиразрядный сдвиговый регистр с выходным регистром-защёлкой в корпусе SOIC-16. Она относится к логической серии HC595, которая используется для преобразования последовательного потока данных, поступающего от контроллера, в параллельный код на восемь линий.
Работа строится на трёх сигналах: тактовом входе сдвига, входе данных и входе стробирования защёлки. Восемь бит, принятых последовательно, переносятся на параллельные выходы одновременно по фронту сигнала защёлки — это исключает промежуточное мигание индикаторов или переключение реле в процессе загрузки новых данных. Отдельный выход последовательного переноса позволяет соединять несколько таких микросхем каскадом, наращивая число управляемых линий без увеличения числа занятых портов контроллера.
Питание микросхемы — в диапазоне от 2 до 6 В, что позволяет применять её как в узлах на логике 3,3 В, так и в схемах с питанием 5 В без дополнительного согласования уровней. Индекс ,118 в обозначении соответствует принятой у Nexperia фасовке — лента на катушке, рассчитанной на автоматизированный монтаж на конвейере, а не на ручную сборку единичных плат.
Корпус SOIC-16 — планарный, для поверхностного монтажа, с шагом выводов, удобным для плотной компоновки печатной платы. По сравнению с корпусами для монтажа в отверстия он занимает меньше места и совместим со стандартными процессами пайки оплавлением.
Основные характеристики
- Производитель: Nexperia
- Тип: логический сдвиговый регистр
- Обозначение: 74HC595D,118 (74HC595)
- Корпус: SOIC-16
- Монтаж: поверхностный (SMD)
- Напряжение питания: от 2 до 6 В
- Разрядность: 8 бит
- Фасовка: лента на катушке (индекс ,118)
Где применяется
- Промышленная автоматика: наращивание числа дискретных выходов контроллера для управления реле и сигнальной индикацией
- Бытовая электроника: управление сегментными и точечными светодиодными индикаторами
- Встраиваемые системы: расширение портов ввода-вывода микроконтроллеров с ограниченным числом линий
- Каскадные схемы индикации: последовательное соединение нескольких регистров для управления крупными светодиодными панелями
