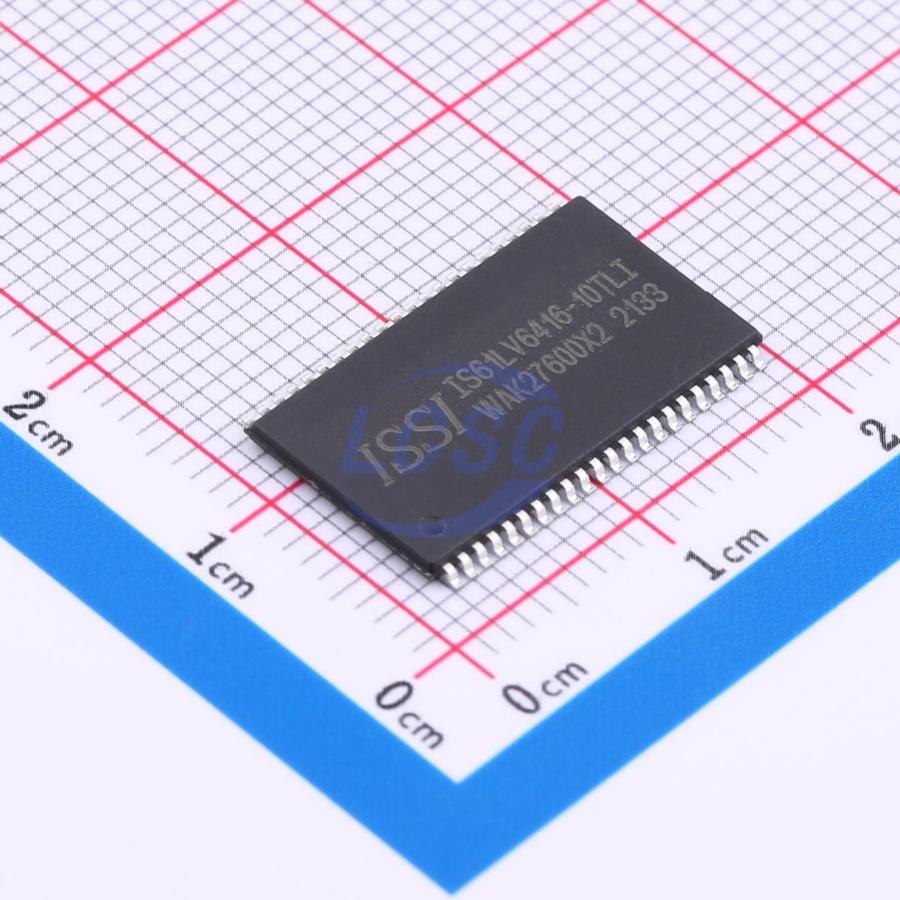

Микросхема ISSI IS61LV6416-10TL — асинхронная статическая память (SRAM) объёмом 1 Мбит с организацией 64K x 16 бит и временем доступа 10 нс. Микросхема работает от напряжения питания 3,3 В (в диапазоне 3,135–3,63 В) и выпускается в корпусе для поверхностного монтажа 44-pin TSOP-II, что позволяет размещать её на плотных платах без сквозных отверстий.
Память полностью статическая: данные сохраняются без циклов регенерации, пока подано питание, а обращение к каждому из 16 разрядов организовано с побайтовым управлением через выводы UB/LB — это позволяет читать и записывать старший и младший байты независимо. Выходы имеют три состояния, что даёт возможность подключать несколько микросхем к общей шине данных без дополнительных буферов.
Типичный рабочий ток потребления при активном обращении составляет 95 мА, максимальный — 120 мА. В режиме ожидания ток снижается до 0,5 мА (типовое значение для уровней КМОП) и не превышает 5 мА в худшем случае для КМОП-уровней или 15 мА для ТТЛ-уровней управляющих сигналов. Логические уровни входов и выходов рассчитаны на совместимость с распространённой периферией: минимальное высокое входное напряжение — 2 В, максимальное низкое — 0,8 В, минимальное высокое выходное напряжение — 2,4 В, максимальное низкое выходное — 0,4 В.
Рабочий диапазон температур этого исполнения — 0…+70 °C, что соответствует коммерческой категории применения. Сочетание времени доступа 10 нс, статической архитектуры и организации 64K x 16 делает микросхему подходящей как буферную или рабочую память в узлах, где обращение к данным идёт по 16-разрядной шине без контроллера регенерации.
Основные характеристики
- Тип памяти: SRAM, асинхронная, полностью статическая
- Объём: 1 Мбит
- Организация: 64K x 16
- Время доступа: 10 нс
- Напряжение питания: 3,135–3,63 В (номинал 3,3 В)
- Корпус: 44-pin TSOP-II, поверхностный монтаж
- Рабочий ток (тип.): 95 мА
- Рабочий ток (макс.): 120 мА
- Ток в режиме ожидания, КМОП: 0,5 мА тип., 5 мА макс.
- Ток в режиме ожидания, ТТЛ: до 15 мА макс.
- Рабочая температура: 0…+70 °C
- Дополнительные функции: побайтовое управление (UB/LB), третье состояние выходов
Где применяется
- Встраиваемые системы: быстрая буферная память для контроллеров и процессорных модулей
- Промышленная автоматика: хранение рабочих данных в узлах с 16-разрядной шиной
- Сетевое и коммуникационное оборудование: буферизация пакетов при высокой скорости обращения к памяти
- Системы сбора данных: временное хранение измерений между циклами обработки
