Микросхема InvenSense MPU-6500 — шестиосевой инерциальный датчик, объединяющий трёхосевой гироскоп и трёхосевой акселерометр в одном корпусе. Оба измерительных блока имеют 16-разрядные АЦП и цифровой выход, что позволяет получать данные об угловой скорости и линейном ускорении без дополнительных внешних преобразователей.
Гироскоп измеряет угловую скорость в диапазонах ±250, ±500, ±1000 и ±2000 °/с с чувствительностью от 16,4 до 131 LSB/(°/с) в зависимости от выбранного диапазона, шум по каждой оси — 0,01 °/с/√Гц. Акселерометр работает в диапазонах ±2g, ±4g, ±8g и ±16g с чувствительностью от 2048 до 16384 LSB/g и шумом 300 мкg/√Гц. Оба блока настраиваются программно под задачу — от точного измерения медленных наклонов до фиксации резких ударных нагрузок.
Обмен данными идёт по интерфейсу I2C или SPI в качестве основного канала, с дополнительным I2C для подключения внешних датчиков, например магнитометра. Буфер FIFO объёмом 512 байт позволяет накапливать показания без постоянного опроса со стороны хост-контроллера, а встроенный детектор движения формирует прерывание Wake-on-Motion для пробуждения системы из режима сна.

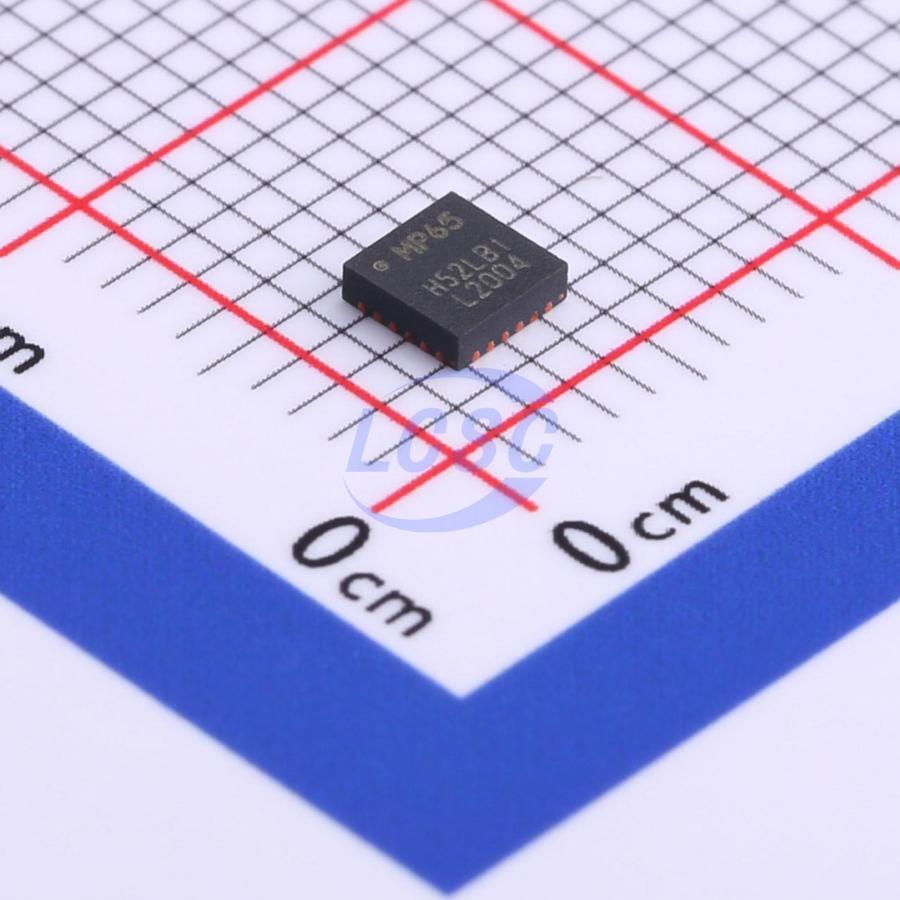

Микросхема выпускается в корпусе QFN на 24 вывода размером 3×3×0,9 мм, питание — от 1,71 до 3,6 В, ток потребления в рабочем режиме — 3,2 мА, в режиме сна — 8 мкА. Диапазон рабочих температур — от −40 до +85 °C. Производитель обозначил статус позиции как не рекомендованную для новых разработок, что стоит учитывать при выборе платформы для долгосрочных проектов.
Основные характеристики
- Тип датчика: трёхосевой гироскоп + трёхосевой акселерометр (6 осей)
- Разрядность АЦП: 16 бит по каждому каналу
- Диапазоны гироскопа: ±250, ±500, ±1000, ±2000 °/с
- Диапазоны акселерометра: ±2g, ±4g, ±8g, ±16g
- Шум гироскопа: 0,01 °/с/√Гц
- Шум акселерометра: 300 мкg/√Гц
- Интерфейсы: I2C, SPI (основной канал), I2C (для внешних датчиков)
- Буфер FIFO: 512 байт
- Напряжение питания: 1,71–3,6 В
- Ток потребления: 3,2 мА (рабочий режим), 8 мкА (режим сна)
- Корпус: QFN-24, 3×3×0,9 мм
- Диапазон рабочих температур: от −40 до +85 °C
Где применяется
- Носимая электроника: отслеживание движения и ориентации в фитнес-трекерах и умных часах
- Беспилотные летательные аппараты и роботы: стабилизация и определение положения в системах управления полётом или движением
- Игровые контроллеры и VR/AR-устройства: определение поворотов и перемещений для управления интерфейсом
- Промышленные системы контроля: измерение вибрации и наклона в диагностическом оборудовании
Специалисты «Азияторга» подберут позицию под конкретную задачу, предложат аналог при снятии MPU-6500 с производства и рассчитают срок поставки. Заявку можно отправить на micro@tkasiatorg.ru.
