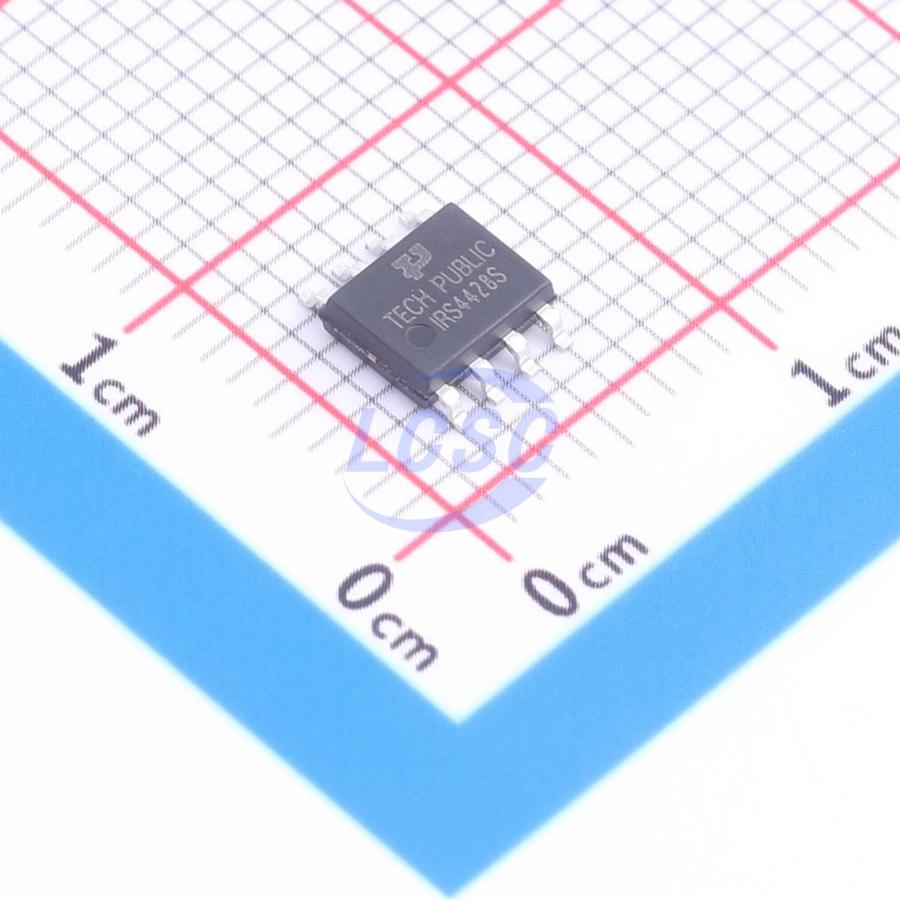

Микросхема Infineon IRS4428S — двухканальный драйвер затворов, выполненный в корпусе 8-SOIC. Конфигурация нижнего плеча: оба канала управляют ключами, у которых нижний вывод подключён к общему проводу схемы. Гальванической изоляции в микросхеме нет, и это следует учитывать при проектировании силовой части.
Выходной ток драйвера несимметричен. На закрытие ключа микросхема может отдавать в нагрузку, то есть втягивать в себя, до 3,3 А, а на открытие — до 2,3 А. Для полевых транзисторов это означает, что заряд затвора выводится немного быстрее, чем накапливается. Такое соотношение обычно используют, чтобы ключ надёжно закрывался и не открывался самопроизвольно.
Класс по напряжению указан как 25 В, а рабочее напряжение в карточке — 6 В. Для выбора режима питания эти две цифры нужно сверять по заводской документации. Диапазон питания определяет, какое напряжение на затворе получит ключ, а значит, и насколько полно он откроется.
Два канала позволяют управлять сразу двумя ключами одной микросхемой, например в двухтактном преобразователе или в паре независимых нагрузок. Верхнее плечо полумоста этот драйвер напрямую не обслуживает: для него нужна схема с плавающим питанием или с изоляцией. Эту особенность стоит помнить, если рассматривается замена микросхемы другого типа.
Основные характеристики
Два канала, конфигурация нижнего плеча, выходной ток 3,3 А на закрытие и 2,3 А на открытие, корпус 8-SOIC.
Где применяется
- Импульсные источники питания: управление затворами силовых ключей в преобразователях.
- Управление двигателями: коммутация обмоток и нагрузок с общим нижним выводом.
- Схемы с индуктивной нагрузкой: быстрое закрытие ключа за счёт более высокого тока втягивания.
- Ремонт силовых модулей: замена драйвера затворов того же типа.
