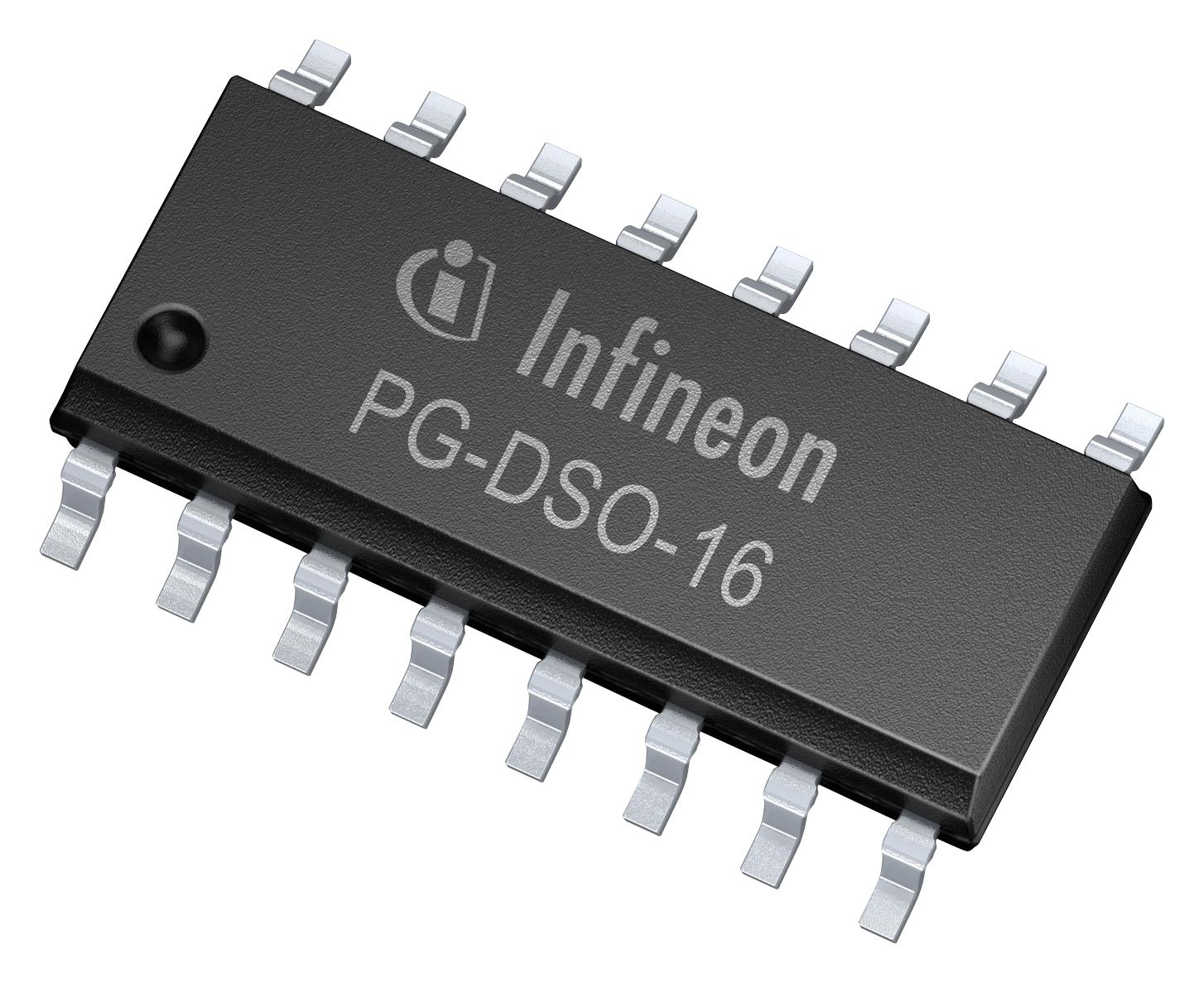

Микросхема Infineon IRS2092 IRS2092STRPBF — драйвер полумостового каскада для усилителей мощности класса D в корпусе SOIC16. Микросхема объединяет самоосциллирующий ШИМ-модулятор и схему управления затворами верхнего и нижнего силовых транзисторов, поэтому одноканальный усилительный блок собирается без отдельного внешнего ШИМ-контроллера — драйвер сам формирует коммутацию плеч моста по сигналу обратной связи.
Частота коммутации моста ограничена сверху значением 800 кГц и задаётся внешними времязадающими цепями. Время задержки между переключением верхнего и нижнего ключей выбирается из четырёх фиксированных значений — 25, 40, 65 или 105 нс, что позволяет настраивать баланс между потерями на переключение и риском сквозного тока через оба транзистора моста. Защита по превышению тока реализована через вход OCSET с диапазоном порогового напряжения от 0,5 до 5 В и максимальной задержкой срабатывания 500 нс, минимальная длительность входного импульса, которую распознаёт логика управления, — 10 нс.
Управление верхним плечом моста выполнено через плавающий (bootstrap) канал питания с рабочим диапазоном напряжения от 10 до 18 В и предельно допустимым напряжением 220 В относительно общего провода — это позволяет применять драйвер в полумостах с высоковольтной шиной питания. Нижний канал работает в том же диапазоне 10–18 В при предельно допустимом напряжении 20 В. Оба канала питания защищены встроенными стабилитронами с ограничением тока через них, а вход плавающего питания дополнительно рассчитан на абсолютное максимальное положительное напряжение 210 В.
По звуковому тракту драйвер обеспечивает коэффициент нелинейных искажений с шумом 0,01% и уровень остаточного шума 200 мкВ (rms) при усилении сигнала каскадом с петлевым усилением более 60 дБ и допустимым смещением по постоянному току не более 20 мВ. Микросхема защищена от статического электричества по классам HBM 2, CDM IV и MM B, класс защёлкивания — Class I Level A. Диапазон рабочих температур — от −40 до 125 °C, температура хранения — от −55 до 150 °C, корпус SOIC16 на 16 выводов рассчитан на рассеивание мощности до 1,0 Вт.
Основные характеристики
- Производитель: Infineon
- Обозначение: IRS2092STRPBF
- Корпус: SOIC16 N, 16 выводов
- Напряжение питания (высокая/низкая сторона): 10–18 В
- Предельное напряжение плавающего питания: 220 В
- Максимальная частота ШИМ: 800 кГц
- Время задержки переключения плеч: 25 / 40 / 65 / 105 нс
- Выходной ток (источник/сток): 1,0 А / 1,2 А
- Диапазон порога защиты по току (OCSET): 0,5–5 В
- Задержка срабатывания защиты по току: не более 500 нс
- Коэффициент нелинейных искажений с шумом: 0,01%
- Остаточный шум: 200 мкВ (rms)
- Рабочая температура: от −40 до 125 °C
- Температура хранения: от −55 до 150 °C
- Рассеиваемая мощность: 1,0 Вт
Где применяется
- Звуковые усилители мощности класса D: микросхема служит драйвером силового полумоста в одноканальных усилительных модулях активной акустики.
- Автомобильная аудиотехника: применяется в моноблочных усилителях и сабвуферных каналах, где важна работа каскада управления затворами без отдельного внешнего ШИМ-контроллера.
- Профессиональное и бытовое звуковое оборудование: используется в усилительных трактах AV-ресиверов, саундбаров и компактных сценических усилителей.
- Разработка и ремонт усилительных модулей: применяется при проектировании новых плат и при замене вышедшего из строя драйвера в существующих усилителях класса D.
