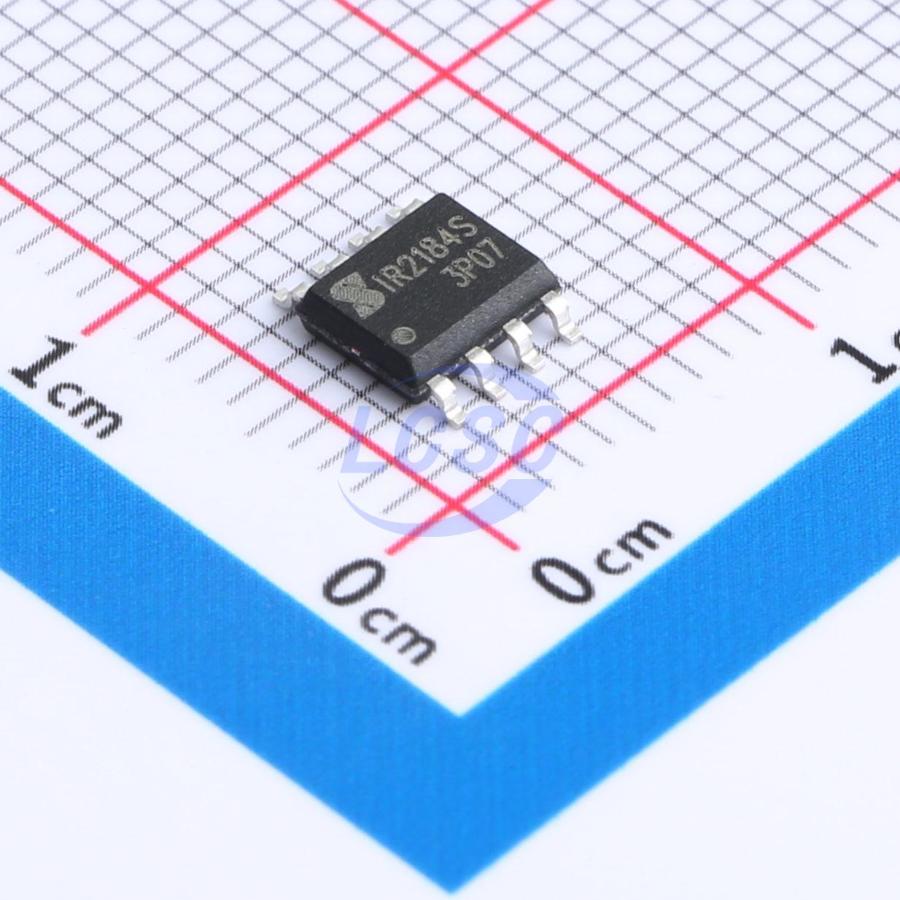

Микросхема Infineon IR2184STRPBF — драйвер верхнего и нижнего плеча полумоста для управления силовыми MOSFET и IGBT, выполненный в корпусе SO-8. Микросхема формирует два независимых выходных сигнала с согласованными задержками и берёт на себя развязку управления верхним ключом от общей земли силовой части.
Верхний канал питается через схему бутстрепного конденсатора со встроенной подкачкой заряда, поэтому отдельный изолированный источник питания для верхнего плеча не требуется. Плавающее напряжение верхнего канала выдерживает до 600 В, а кратковременные выбросы напряжения между этим каналом и истоковым выводом — до 625 В, что покрывает типовые сетевые и мотор-драйверные схемы с шиной 400–500 В.
Логические входы совместимы с уровнями 3,3 и 5 В, что позволяет управлять драйвером напрямую от микроконтроллера без согласующих каскадов. Выходные каскады отдают до 1,4 А и принимают до 1,8 А, обеспечивая быстрый заряд и разряд затворов силовых ключей. Задержки включения и выключения между каналами согласованы с точностью до 90 и 40 нс соответственно, что снижает риск сквозных токов в полумостовой стойке.
Драйвер питается напряжением от 10 до 20 В и потребляет в дежурном режиме не более 1,6 мА по цепи VCC и не более 150 мкА по плавающей цепи VBS. Встроены защита от короткого замыкания и блокировка при пониженном напряжении питания, отключающая выходы при просадке шины управления.
Основные характеристики
- Тип: драйвер MOSFET/IGBT полумоста, верхнее и нижнее плечо
- Корпус: SO-8
- Число каналов: 2
- Напряжение питания драйвера: 10–20 В
- Максимальное напряжение верхнего плеча: 600 В (пиковое до 625 В)
- Совместимость входов: логика 3,3 и 5 В
- Выходной ток: источник 1,4 А, приём 1,8 А
- Согласование задержек включения/выключения: 90 нс / 40 нс
- Ток потребления VCC: 1,6 мА макс.
- Ток потребления VBS: 60 мкА тип., 150 мкА макс.
- Рассеиваемая мощность (SO-8): 0,625 Вт
- Защита: от короткого замыкания и пониженного напряжения питания
Где применяется
- Импульсные источники питания: управление полумостовыми и мостовыми преобразователями на шинах до 600 В
- Приводы двигателей: формирование сигналов затвора для силовых ключей инверторов и моторных драйверов
- Сварочные и индукционные установки: коммутация силовых транзисторов в высоковольтных резонансных схемах
- Источники бесперебойного питания: управление ключами инвертора при работе от аккумулятора
