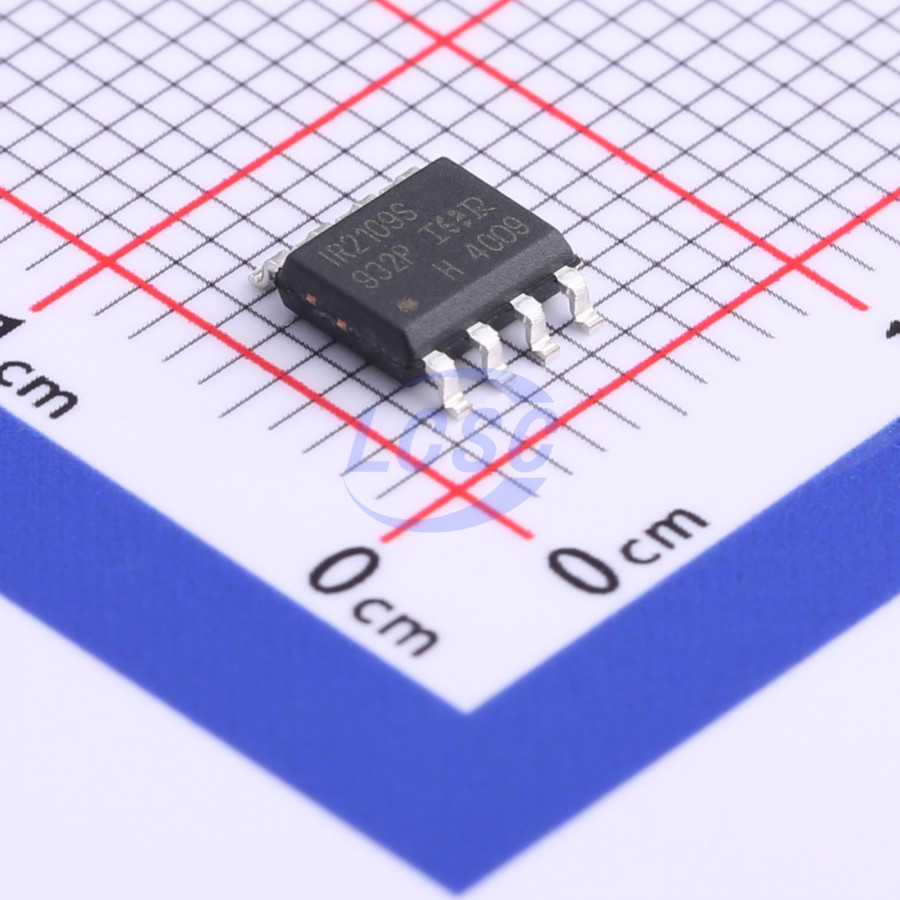

Драйвер полумостовой 8SOIC IR2109STRPBF — микросхема управления затворами для верхнего и нижнего ключей полумостовой схемы, выполненная Infineon в корпусе 8-Lead SOIC. Верхний канал драйвера плавающий, рассчитан на смещение до 600 В относительно общего провода, что позволяет управлять силовым транзистором, подключённым к высокому потенциалу шины. Логические входы совместимы с уровнями 3,3 В, 5 В и 15 В: порог высокого уровня не выше 2,9 В, порог низкого уровня не выше 0,8 В, поэтому микросхема подключается напрямую к большинству контроллеров и ШИМ-регуляторов без согласующих каскадов.
Драйвер формирует мёртвое время между включением верхнего и нижнего ключей на уровне 540 нс, а рассогласование задержек между каналами не превышает 70 нс. Это снижает риск сквозного тока через оба транзистора полумоста при переключении. Время нарастания выходного сигнала — 150 нс (максимум 220 нс), время спада — 50 нс (максимум 80 нс), а выходные каскады отдают импульсный ток до 350 мА при включении и принимают до 250 мА при выключении, что ускоряет перезаряд затворных ёмкостей силовых ключей.
Устойчивость к скорости нарастания напряжения на плавающем узле составляет 50 В/нс — параметр важен при работе в жёстких коммутационных схемах с высокой частотой переключения. Встроенная защита по пониженному напряжению питания срабатывает при 7,4–9,0 В для отрицательного порога и 8,0–9,8 В для положительного, с гистерезисом 0,3–0,7 В, что предотвращает работу ключей при недостаточном напряжении управления. Токи потребления невелики: по цепи VCC — от 0,4 до 1,6 мА, по плавающей цепи VBS — от 20 до 130 мкА.
Диапазон питающего напряжения для обоих каналов — 10–20 В. Задержка распространения сигнала на включение составляет 750 нс (максимум 950 нс), на выключение и при срабатывании защиты по отключению — 200 нс (максимум 280 нс). Микросхема работает при температуре окружающей среды от -40°C до +125°C и хранится при температуре до -50°C и до +150°C.
Основные характеристики
- Корпус: 8-Lead SOIC
- Максимальное смещение плавающего канала: 600 В
- Диапазон питания каналов: 10–20 В
- Совместимость по логическим уровням: 3,3 В, 5 В, 15 В
- Мёртвое время: 540 нс (типовое)
- Рассогласование задержек каналов: до 70 нс
- Импульсный выходной ток: до 350 мА (втекающий), до 200 мА (вытекающий)
- Устойчивость к dv/dt: 50 В/нс
- Пороги защиты по пониженному напряжению: 7,4–9,8 В
- Диапазон рабочих температур: от -40°C до +125°C
Где применяется
- Импульсные источники питания: управление верхним и нижним ключами полумостовых преобразователей
- Силовые инверторы и приводы: коммутация транзисторов в схемах управления двигателями и мостовых каскадах
- Промышленная автоматика: узлы с высоковольтной коммутацией, где важна защита от сквозных токов
- Резервные источники питания: драйверы затворов в преобразовательных каскадах ИБП
