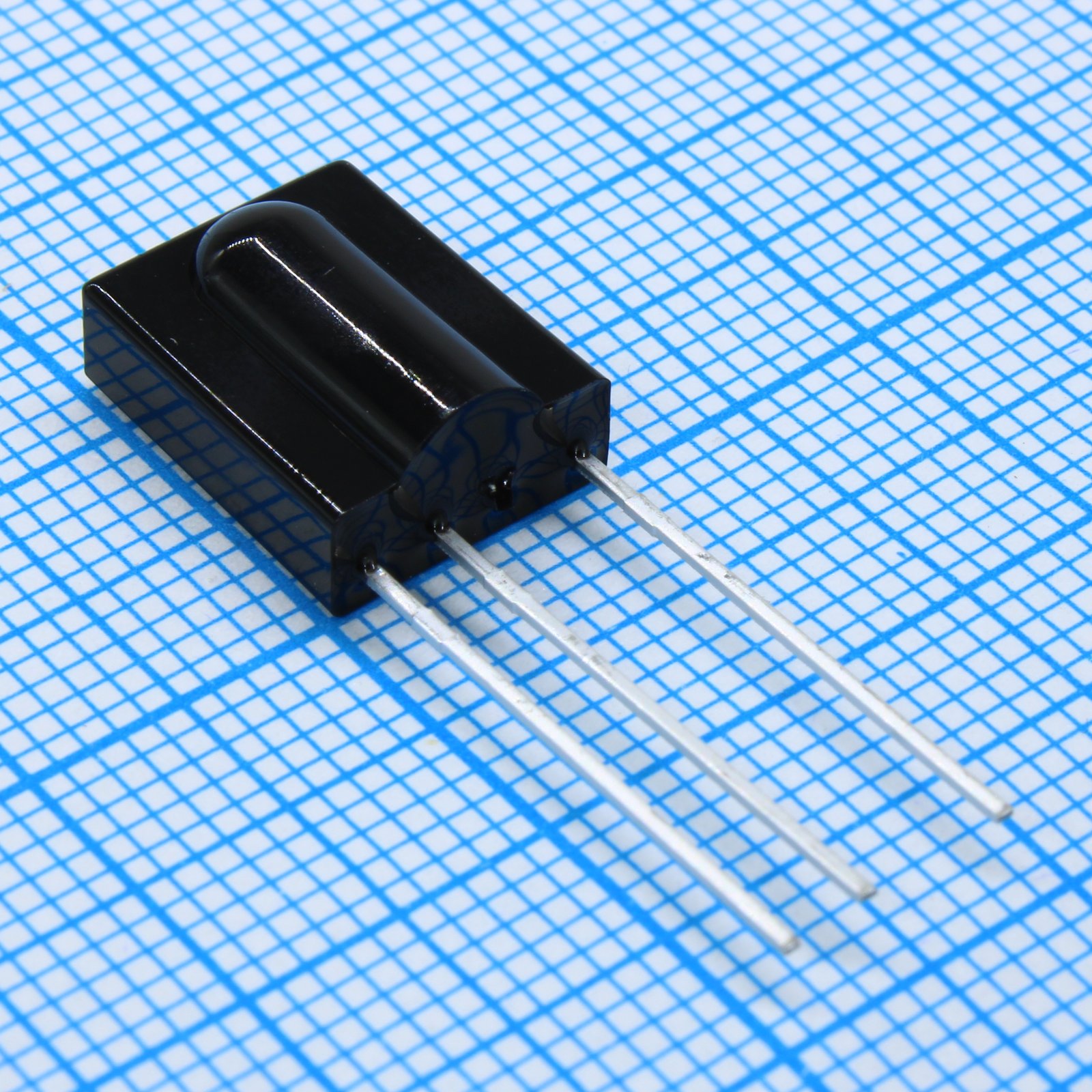

Микросхема Hualian HRM136AA1X00 — ИК-приёмник дистанционного управления, объединяющий в одном корпусе фотодиод, усилитель и демодулятор несущей частоты. Устройство принимает модулированный инфракрасный сигнал с длиной волны 940 нм и несущей частотой около 38 кГц, выделяет из него логический сигнал управления и выдаёт его на выходной вывод в уровнях, совместимых с TTL и КМОП-логикой.
Угол приёма по горизонтали составляет типово 45°, минимальная дальность уверенного приёма — 20 м. Такое сочетание параметров рассчитано на работу в условиях обычного помещения, где источник ИК-сигнала и приёмник могут быть смещены относительно друг друга и разнесены на расстояние в несколько метров.
Выходной сигнал приёмника представляет собой последовательность логических импульсов: период следования составляет от 1080 до 1320 мкс (типовое значение 1200 мкс), длительность низкого уровня — от 450 до 750 мкс (типовое значение 600 мкс). Уровень низкого выходного сигнала не превышает 0,4 В (типовое значение 0,2 В), высокий уровень лежит в пределах от напряжения питания минус 0,3 В до напряжения питания. Минимальная длина пачки несущей, распознаваемая приёмником, — 12 периодов, минимальный защитный промежуток между пачками — 14 периодов, минимальная пауза между кодовыми посылками — 25 мс.
Приёмник рассчитан на питание от 2,7 до 5,5 В: при напряжении 3 В типовой потребляемый ток составляет 0,23 мА (максимум 0,4 мА), при 5 В — 0,25 мА (максимум 0,5 мА). Предельно допустимое напряжение питания — 6,0 В, максимальный ток потребления — 3,0 мА, максимальная рассеиваемая мощность — 18 мВт. Компонент выпускается в трёхвыводном эпоксидном корпусе для монтажа в отверстия, время пайки — 10 с при температуре 260 °C, рабочий диапазон температур — от -25 до +85 °C, хранения — от -30 до +85 °C. Изделие соответствует требованиям RoHS и REACH.
Основные характеристики
- Несущая частота: 37,9 кГц
- Длина волны: 940 нм
- Дальность приёма: не менее 20 м
- Угол приёма (гориз.): 45°
- Напряжение питания: 2,7–5,5 В
- Ток потребления при 3 В / 5 В: 0,23 мА / 0,25 мА (тип.)
- Тип выхода: TTL и КМОП-совместимый
- Период выходного сигнала: 1080–1320 мкс
- Корпус: 3-выводной эпоксидный, монтаж в отверстия
- Рабочая температура: -25…+85 °C
- Соответствие стандартам: RoHS, REACH
Где применяется
- Бытовая электроника: приём команд от пультов дистанционного управления в телевизорах, аудиосистемах и кондиционерах
- Системы умного дома: получение ИК-команд контроллерами освещения и климат-техники
- Офисная и мультимедийная техника: дистанционное управление проекторами, медиаплеерами и приставками
- Промышленные и встраиваемые устройства: организация беспроводного ИК-канала управления там, где радиоканал не используется
