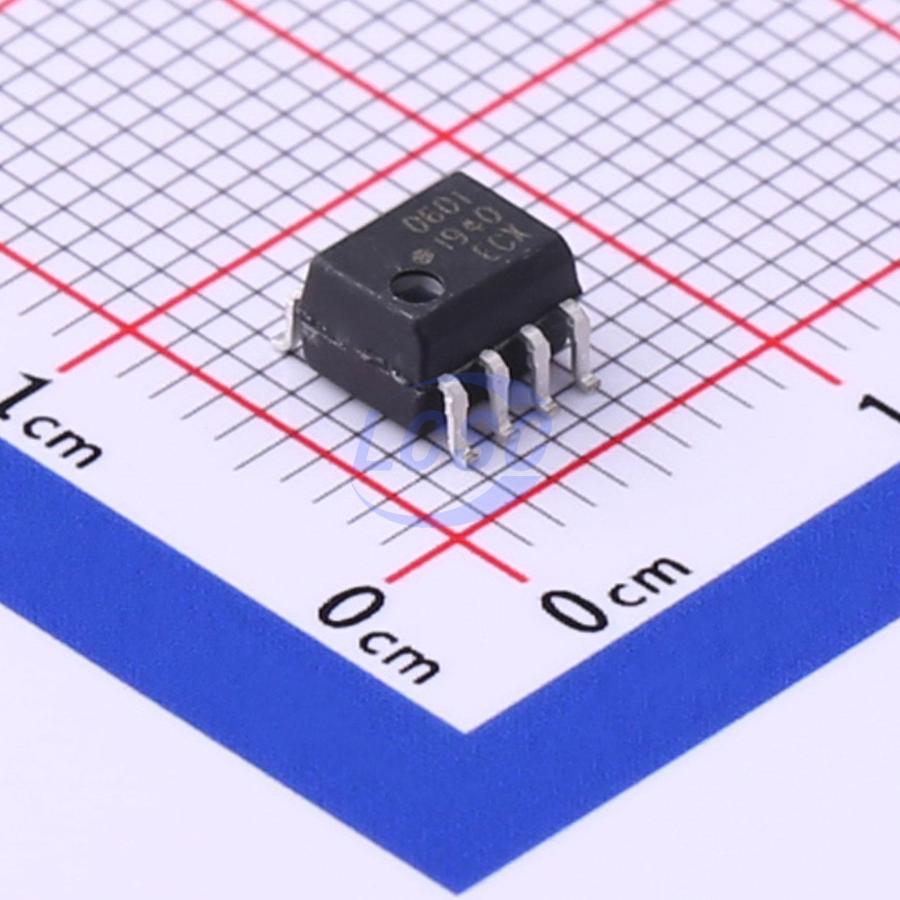

Микросхема Broadcom HCPL-0601-500E — быстродействующая оптопара с одним каналом передачи сигнала, гальванически развязывающая входную и выходную цепи. Внутри корпуса светодиод на стороне входа оптически связан с фототранзистором на выходе, что позволяет передавать логический сигнал между цепями с разным потенциалом или разным типом заземления без прямого электрического соединения.
Скорость передачи данных — до 10 Мбод, время нарастания и спада выходного сигнала — 24 и 10 нс, время задержки распространения не превышает 100 нс на обоих фронтах. Эти параметры позволяют использовать оптопару в цепях с последовательными интерфейсами и в узлах, где важна минимальная задержка переключения.
Напряжение изоляции между входом и выходом — 3750 В (действующее значение), устойчивость к синфазной помехе по фронту — 10 кВ/мкс. Выход выполнен по схеме с открытым коллектором на транзисторе с диодом Шоттки, ток на выходе канала — до 50 мА, поэтому для получения логического уровня на выходе требуется внешний нагрузочный резистор.
Типовое питание микросхемы — 5 В в диапазоне 4,5–5,5 В, входной светодиод рассчитан на прямой ток около 5 мА при прямом напряжении 1,5 В. Компонент выпускается в корпусе SOIC-8 для поверхностного монтажа с шагом выводов 1,27 мм и работает в диапазоне температур от -40 до +85 °C.
Основные характеристики
- Тип: быстродействующая оптопара, 1 канал
- Корпус: SOIC-8, поверхностный монтаж, шаг 1,27 мм
- Скорость передачи данных: 10 Мбод
- Напряжение изоляции: 3750 В (действующее значение)
- Устойчивость к синфазной помехе: 10 кВ/мкс
- Тип выхода: открытый коллектор, транзистор с диодом Шоттки
- Питание: 5 В (4,5–5,5 В)
- Входной ток: 5 мА (типовое значение)
- Рабочая температура: -40…+85 °C
Где применяется
- Промышленная автоматика: развязка логических сигналов между контроллером и силовой частью оборудования
- Интерфейсные узлы: гальваническая изоляция последовательных линий связи между блоками с разным потенциалом земли
- Источники питания: передача сигнала обратной связи и защитных сигналов через изолирующий барьер
- Измерительная и медицинская техника: разделение цепей пациента или датчика от остальной схемы устройства
