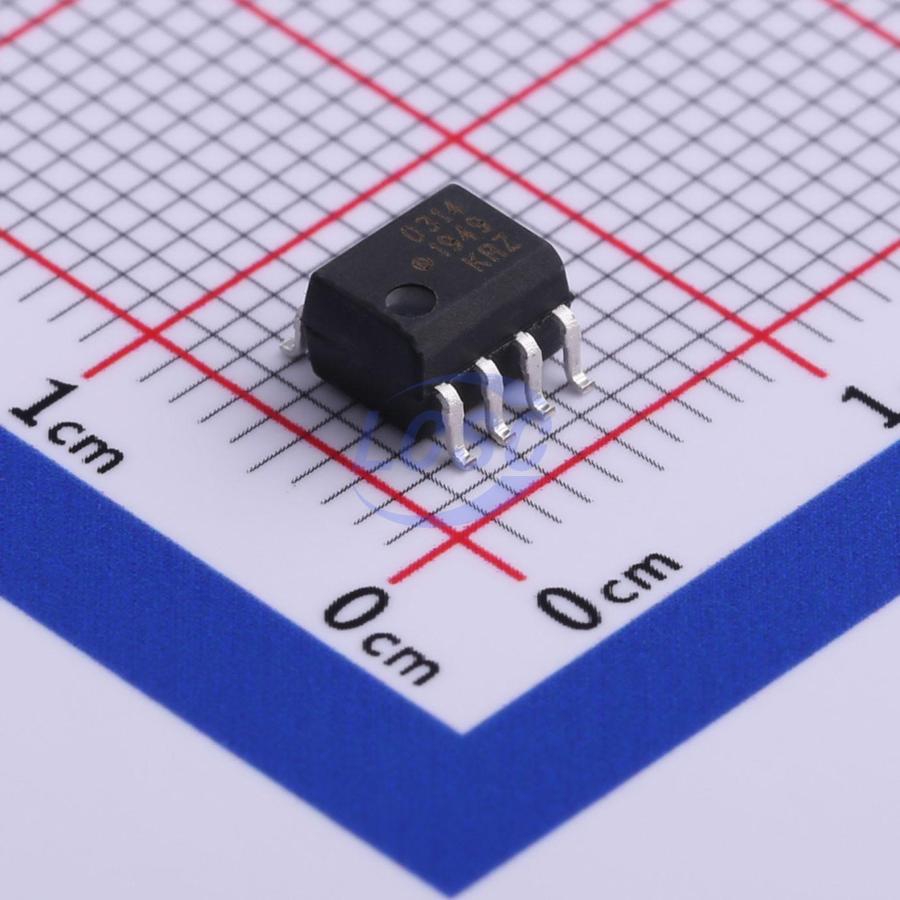

Микросхема, Broadcom, HCPL-0314 — оптопара, предназначенная для управления затвором силового ключа. Она передаёт сигнал управления через оптический канал, поэтому цепь логики и силовая цепь электрически разделены. Изоляция рассчитана на напряжение до 3,75 кВ, что защищает управляющую часть при пробоях и скачках на силовой стороне.
Корпус SO-8 предназначен для поверхностного монтажа, он заметно компактнее выводных корпусов DIP, которые выпускаются для оптопар этого типа. Рабочий диапазон температур — от -40 до 100 °C. Верхняя граница ниже, чем у многих микросхем общего применения, и эту особенность необходимо учитывать при установке рядом с силовыми транзисторами и радиаторами, которые нагреваются сильнее остальной платы.
В документации рабочее напряжение указано как 5 В. Значение 1,5 В в карточке относится к другому параметру и не должно трактоваться как напряжение питания. Полные данные по выходному току, задержкам и порогам срабатывания приведены в техническом паспорте Broadcom, он прилагается к карточке позиции.
По назначению оптопара находит применение в промышленной автоматике: управление силовыми ключами и инверторами. Для драйвера затвора принципиально, что он развязывает цепи, поэтому ставится между контроллером и силовым каскадом.
Основные характеристики
Оптопара драйвера затвора, изоляция до 3,75 кВ, питание 5 В, корпус SO-8, температура от -40 до 100 °C.
Где применяется
- Промышленная автоматика: управление силовыми ключами с гальванической развязкой от логики.
- Инверторы: передача управляющих импульсов на затворы транзисторов силового каскада.
- Преобразователи с высоким напряжением на силовой стороне: защита микроконтроллера от пробоев.
- Платы с поверхностным монтажом: компактный корпус SO-8.
