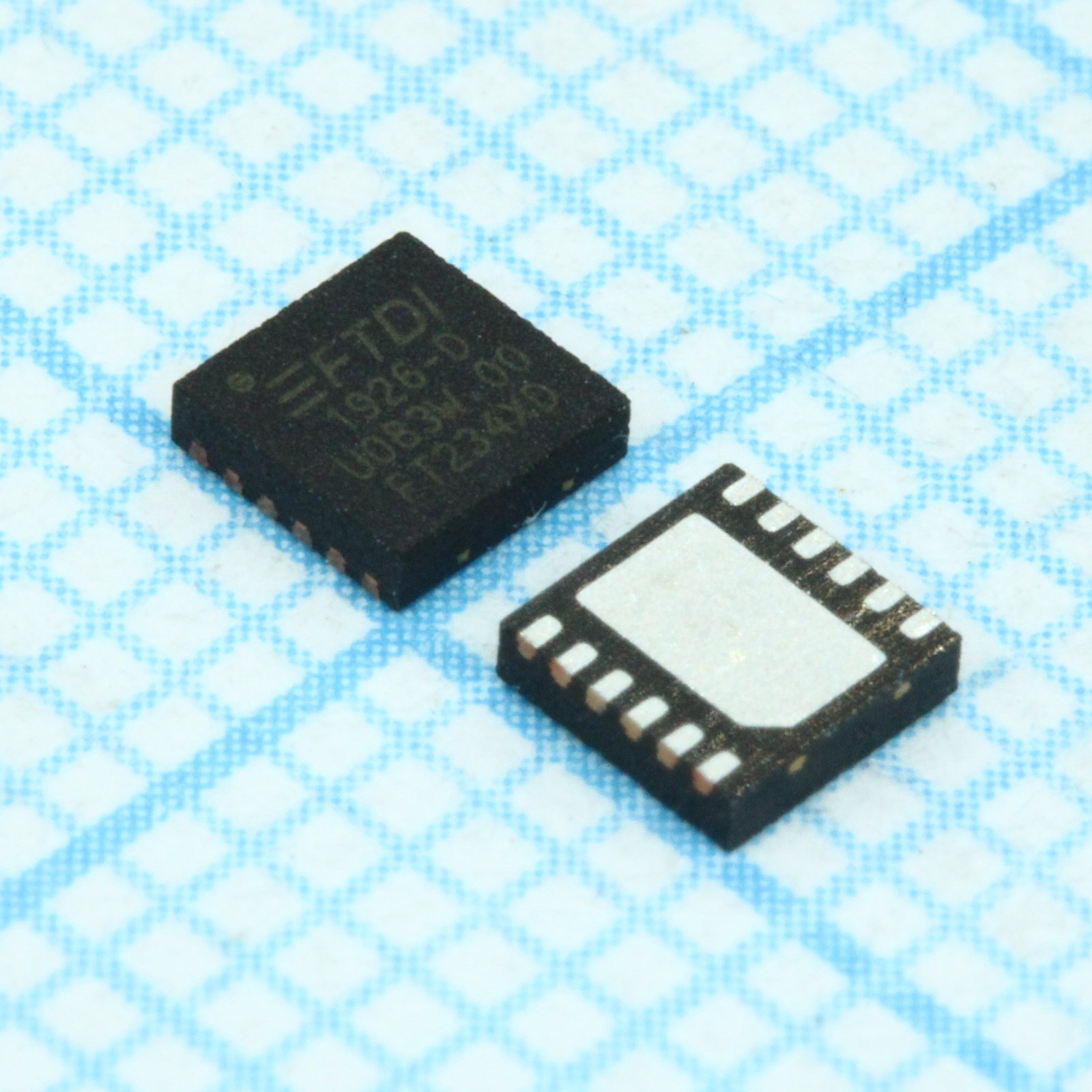

Микросхема FTDI FT234XD-R — мост USB-UART в корпусе 12 Pin DFN, преобразующий сигналы шины USB 2.0 Full Speed в асинхронный последовательный интерфейс UART. Микросхема поддерживает работу с хост-контроллерами UHCI, OHCI и EHCI и рассчитана на применение в кабелях-переходниках, программаторах и встраиваемых устройствах, где нужен последовательный порт при подключении по USB.
Питание микросхемы — от USB-шины напряжением +5 В, а на кристалле работают встроенные линейные стабилизаторы на 3,3 В и 1,8 В, формирующие внутренние логические уровни без внешних регуляторов. Линии ввода-вывода работают при напряжении 3,3 В (либо от 1,8 В) и допускают подачу сигналов до 5 В, а нагрузочная способность выходов регулируется в диапазоне от 4 до 16 мА. Фильтрация напряжения AVCC и сброс по включению питания выполняются внутренними цепями микросхемы.
Последовательный интерфейс поддерживает передачу данных со скоростью от 300 бод до 3 Мбод, форматы данных на 7 или 8 бит, один или два стоп-бита и контроль чётности — нечётный, чётный, маркерный, пробельный или без контроля. Приём и передача буферизуются отдельно, по 512 байт на каждое направление, что снижает нагрузку на хост при пакетной передаче данных. Тактирование обеспечивается кварцевым резонатором на 12 МГц с внутренним умножением до 48 МГц.
Во встроенной памяти MTP объёмом 2048 байт хранятся дескрипторы USB и настройки, которые можно перепрограммировать под конкретное изделие. Микросхема поддерживает три схемы питания — от шины USB, от внешнего источника и от шины с программным управлением подключением, а типовой ток потребления составляет 8 мА в рабочем режиме и 70 мкА в режиме приостановки, что важно для устройств с батарейным питанием.
Основные характеристики
- Производитель: FTDI
- Интерфейс: USB — UART
- Корпус: 12 Pin DFN
- Соответствие стандарту: USB 2.0 Full Speed
- Совместимость с хост-контроллерами: UHCI, OHCI, EHCI
- Напряжение питания: +5 В
- Внутренние стабилизаторы: 3,3 В и 1,8 В
- Напряжение линий ввода-вывода: от 1,8 В до 3,3 В, вход толерантен к 5 В
- Нагрузочная способность выхода: от 4 до 16 мА
- Скорость передачи данных: от 300 бод до 3 Мбод
- Формат данных: 7 или 8 бит, 1 или 2 стоп-бита
- Контроль чётности: нечётный, чётный, маркерный, пробельный, без контроля
- Буферы приёма и передачи: по 512 байт
- Встроенная память MTP: 2048 байт
- Частота кварцевого резонатора: 12 МГц
- Тактовая частота ядра: 48 МГц
- Ток потребления: 8 мА в рабочем режиме, 70 мкА в режиме приостановки
- Рабочая температура: от −40 до +85 °C
- Монтаж: SMD
