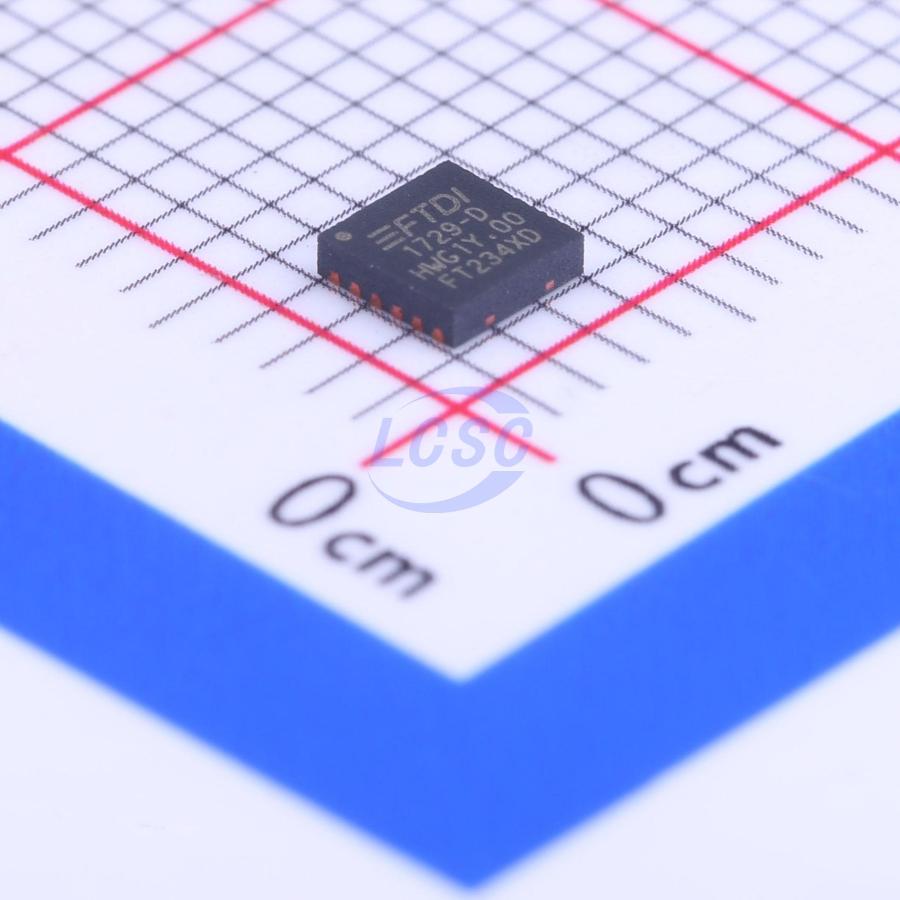

Микросхема FTDI FT234XD-R — однокристальный мост между интерфейсом USB и последовательным портом UART, выполненный в компактном корпусе 12 Pin DFN для поверхностного монтажа. Микросхема принимает данные по USB от компьютера или другого хост-контроллера и преобразует их в сигналы UART для подключённого устройства, и наоборот. В отличие от более крупных корпусов серии FT23x, исполнение XD-R рассчитано на платы с ограниченным местом под компоненты.
Для работы микросхеме не нужен внешний кварцевый резонатор: тактовый генератор на 12 МГц встроен внутрь корпуса, а внутреннее ядро работает на частоте 48 МГц. Туда же встроены стабилизаторы напряжения на 3,3 В и 1,8 В, фильтрация питания AVCC и схема сброса при включении питания — это сокращает число внешних элементов обвязки на плате. Отдельно в микросхему встроена энергонезависимая память MTP объёмом 2048 байт, где хранятся USB-дескрипторы устройства: VID, PID, серийный номер и строковые описания, которые можно перепрограммировать под конкретное изделие.
На стороне UART микросхема поддерживает передачу 7 или 8 бит данных, контроль чётности odd, even, mark, space или без контроля, а также 1 или 2 стоп-бита. Скорость передачи регулируется в диапазоне от 300 бод до 3 Мбод. Буферы приёма и передачи по 512 байт каждый сглаживают пульсации трафика и снижают риск потери данных при работе на высоких скоростях без постоянного опроса со стороны хоста.
Со стороны USB микросхема соответствует спецификации USB 2.0 Full Speed и совместима с хост-контроллерами типов UHCI, OHCI и EHCI, то есть работает со стандартными USB-чипсетами без дополнительных драйверов, кроме драйвера самой FTDI. Поддерживаются три конфигурации питания: bus-powered, self-powered и bus-powered с переключением питания, что позволяет использовать микросхему как в устройствах, питающихся от шины USB, так и в изделиях с собственным источником питания. Линии ввода-вывода работают на напряжении 3,3 В с возможностью понижения до 1,8 В через отдельный вывод VCCIO и при этом выдерживают уровни до 5 В, что позволяет напрямую соединять микросхему с 5-вольтовой логикой UART без согласующих элементов. Потребление тока составляет 8 мА в рабочем режиме и 70 мкА в режиме приостановки USB, а диапазон рабочих температур — от −40 до +85 °C.
Основные характеристики
- Корпус: 12 Pin DFN, монтаж SMD
- Напряжение питания: +5 В
- Напряжение на линиях I/O: 3,3 В, регулируется до 1,8 В, вход толерантен к 5 В
- Ток потребления: 8 мА в рабочем режиме, 70 мкА в режиме приостановки
- Скорость передачи UART: от 300 бод до 3 Мбод
- Буферы приёма и передачи: по 512 байт
- Энергонезависимая память: 2048 байт (MTP)
- Формат данных UART: 7 или 8 бит, чётность odd/even/mark/space/нет, 1 или 2 стоп-бита
- Поддержка USB: USB 2.0 Full Speed, хост-контроллеры UHCI, OHCI, EHCI
- Конфигурации питания USB: bus-powered, self-powered, bus-powered с переключением питания
- Тактовая частота: ядро 48 МГц, встроенный генератор 12 МГц
- Рабочая температура: от −40 до +85 °C
