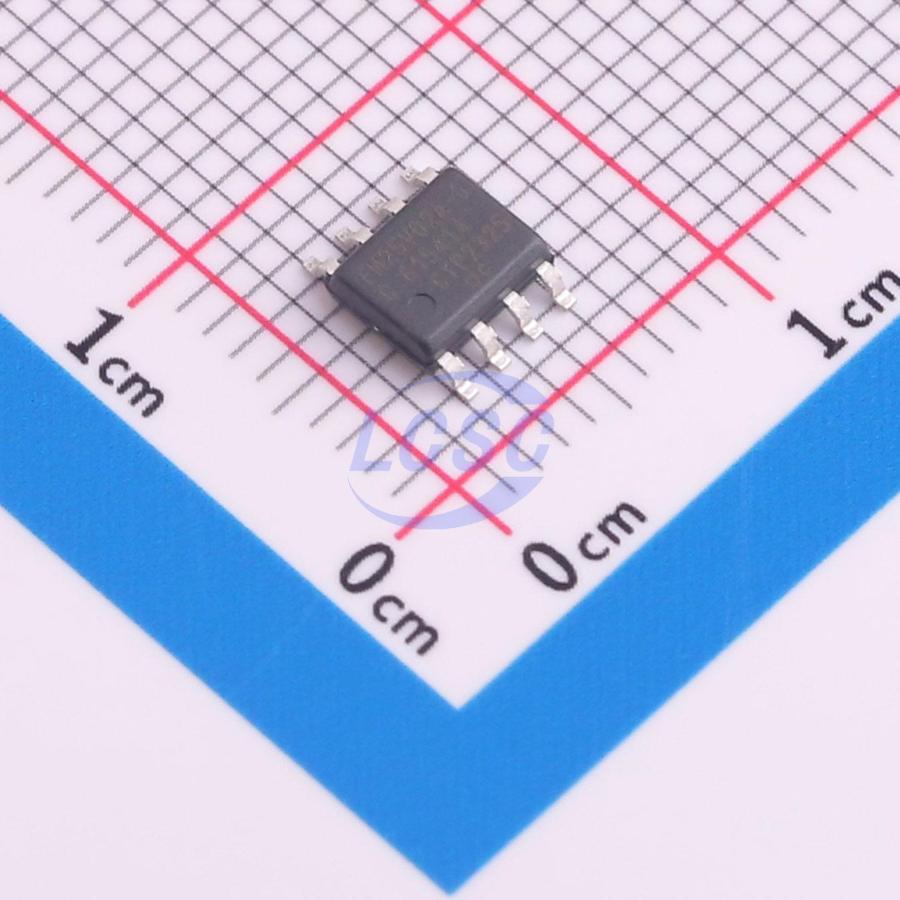

Микросхема Cypress FM25V02A-GTR — энергонезависимая память объёмом 256 Кбит (32К × 8), выполненная по технологии FRAM с интерфейсом SPI. В отличие от EEPROM и Flash-памяти, ячейки FRAM хранят данные за счёт поляризации сегнетоэлектрического материала, а не за счёт накопления заряда, что определяет её ключевые эксплуатационные отличия.
Запись данных в FRAM происходит на скорости шинного обмена, без циклов стирания и без задержки на завершение записи, характерной для EEPROM. Интерфейс SPI поддерживает частоту до 40 МГц и работает в режимах 0 и 3, что позволяет подключать микросхему к большинству распространённых контроллеров без изменения драйвера. По расположению выводов и системе команд FM25V02A-GTR совместима с интерфейсом SPI EEPROM, поэтому может использоваться как замена в существующих схемах, где требуется более высокая скорость записи.
Ресурс перезаписи заявлен на уровне 10^14 циклов, а срок хранения данных — 151 год, что на несколько порядков превышает возможности EEPROM и Flash-памяти. Потребление тока в активном режиме на частоте 1 МГц составляет 220 мкА, в режиме ожидания — 90 мкА, а в режиме сна — 5 мкА, что позволяет применять микросхему в устройствах с батарейным питанием.
Защита данных от случайной записи реализована аппаратно через вывод WP, а также программно — установкой блокировки отдельных областей памяти. Микросхема выпускается в корпусе SOIC-8 для поверхностного монтажа и рассчитана на работу в диапазоне температур от -40 °C до +85 °C.
Основные характеристики
- Тип памяти: FRAM
- Объём памяти: 256 Кбит (32К × 8)
- Интерфейс: SPI
- Максимальная частота SPI: 40 МГц
- Режимы SPI: mode 0 и mode 3
- Напряжение питания: 2,0–3,6 В
- Ток потребления (1 МГц): 220 мкА
- Ток в режиме ожидания: 90 мкА
- Ток в режиме сна: 5 мкА
- Ресурс перезаписи: 10^14 циклов
- Срок хранения данных: 151 год
- Корпус: SOIC-8
- Рабочая температура: от -40 °C до +85 °C
Где применяется
- Регистраторы данных: сохранение показаний датчиков и параметров процесса с высокой частотой обновления
- Счётчики и измерительные приборы: хранение накопленных значений при частой перезаписи без износа памяти
- Системы реального времени: замена EEPROM там, где важна скорость записи без задержек на цикл стирания
- Промышленные контроллеры: хранение настроек и журналов событий в устройствах с ограниченным питанием
