Микросхема Cypress FM25V02A-G — энергонезависимая память типа FRAM объёмом 256 кбит (32K × 8 бит), которая по способу подключения повторяет обычную последовательную EEPROM, но записывает данные без задержки на цикл стирания и выдерживает многократно больше циклов перезаписи. Это позволяет использовать её там, где данные меняются часто, а не только при первичной прошивке или редкой смене настроек.
Обмен с контроллером идёт по SPI на частоте до 40 МГц в режимах 0 и 3, что покрывает большинство периферийных контроллеров без дополнительной настройки полярности и фазы тактового сигнала. Микросхема отвечает кодом производителя и продукта на соответствующую команду, поэтому в системах с несколькими микросхемами памяти на одной шине её можно опознать программно, не полагаясь только на адрес выбора кристалла.
Ресурс перезаписи заявлен на уровне 10 в 14 степени циклов, что на практике снимает вопрос выработки памяти при частой записи логов или счётчиков. Хранение записанных данных гарантируется на 151 год при соблюдении условий эксплуатации, а защита от случайной перезаписи реализована на трёх уровнях: аппаратным выводом WP, программной командой и блочной защитой отдельных областей памяти.
Потребление тока разделено по режимам: в активном состоянии на частоте 1 МГц ток составляет 220 мкА, в режиме ожидания — типично 90 мкА, а в режиме сна — 5 мкА, что важно для устройств с батарейным питанием и долгими паузами между обращениями к памяти. Питание подаётся в диапазоне от 2,0 до 3,6 В, типовое напряжение 3,3 В.

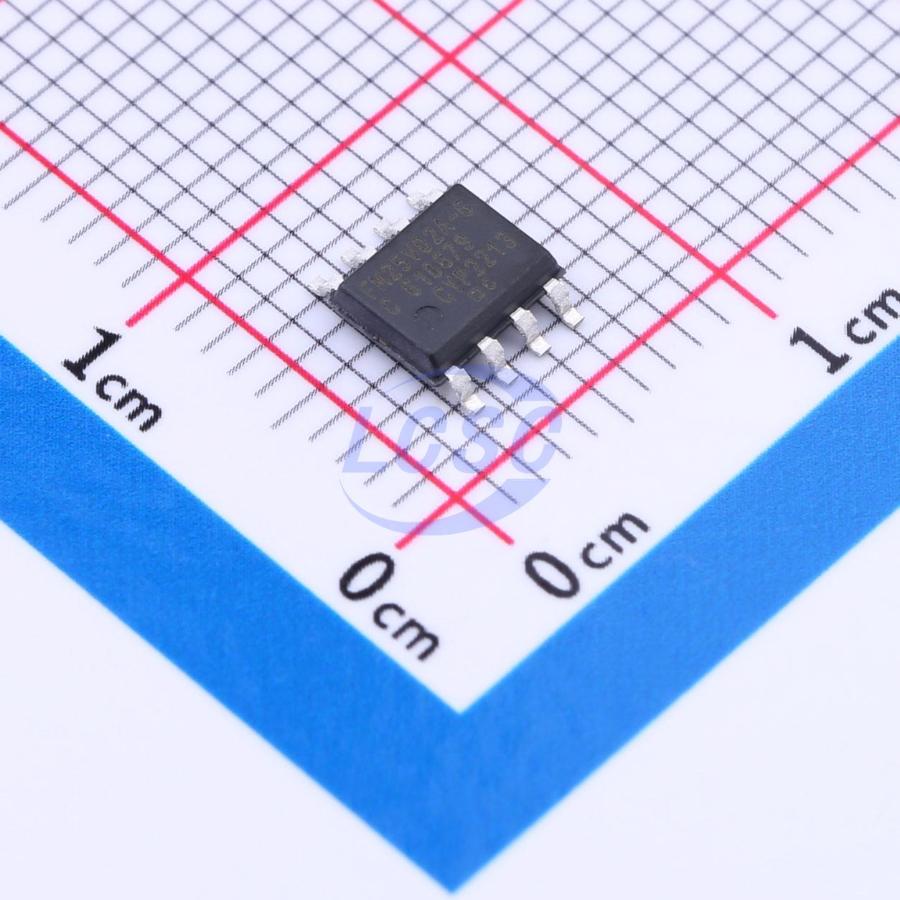

Микросхема выпускается в корпусе SOIC-8 для поверхностного монтажа и рассчитана на рабочую температуру от -40 до +85 °C, что соответствует промышленному диапазону применения.
Основные характеристики
- Объём памяти: 256 кбит (32K × 8 бит)
- Тип памяти: FRAM, энергонезависимая
- Интерфейс: SPI, режимы 0 и 3
- Максимальная частота SPI: 40 МГц
- Ресурс перезаписи: 10^14 циклов
- Сохранение данных: 151 год
- Ток в активном режиме (1 МГц): 220 мкА
- Ток в режиме ожидания: 90 мкА (тип.)
- Ток в режиме сна: 5 мкА
- Напряжение питания: 2,0–3,6 В (номинал 3,3 В)
- Защита записи: вывод WP, программная, блочная
- Идентификация устройства: код производителя и продукта
- Корпус: SOIC-8, SMD
- Рабочая температура: от -40 до +85 °C
- Соответствие RoHS: да
Где применяется
- Промышленные контроллеры: хранение параметров настройки и журналов событий с частой перезаписью
- Измерительная и счётная техника: накопление показаний без риска выработки ресурса записи, характерного для EEPROM
- Автономные устройства с батарейным питанием: низкое потребление в режимах ожидания и сна
- Многомикросхемные системы на одной шине SPI: программное опознавание микросхемы по коду производителя и продукта
