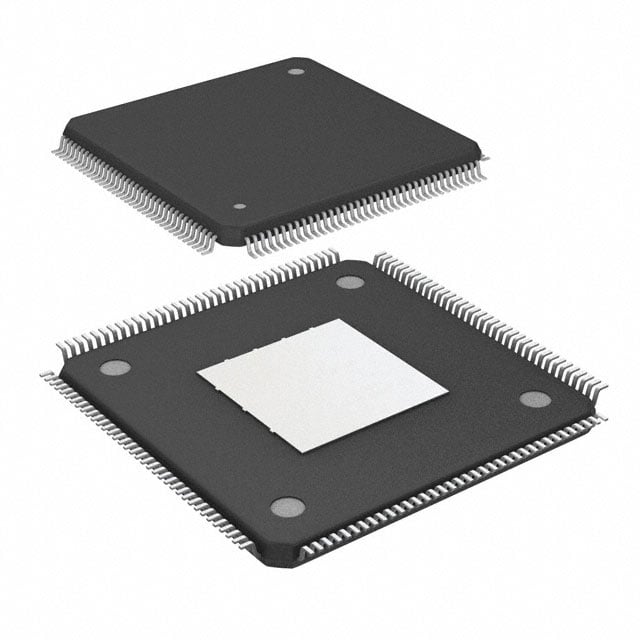

Микросхема Altera EP4CE6E22C8N — программируемая логическая интегральная схема (FPGA) семейства Cyclone IV E, изготовленная по технологии 60 нм с ядром на напряжение питания 1,2 В. Кристалл содержит 6272 логических элемента, объединённых в 392 логических блока (LAB) по 16 элементов в каждом. Такая структура позволяет реализовать на одной микросхеме сразу несколько цифровых узлов — от простых счётчиков и регистров до сложных конечных автоматов и контроллеров периферии — и перестраивать логику схемы под задачу без замены аппаратной части платы.
Во внутреннюю структуру кристалла встроены блоки памяти M9K суммарным объёмом 270 кбит, распределённые по 30 блокам ёмкостью 9 кбит каждый. Они используются как буферы FIFO, регистровые файлы или память для хранения таблиц коэффициентов при цифровой обработке сигналов. Для аппаратных вычислений с умножением в состав микросхемы включены 30 встроенных умножителей, которые можно настроить как 30 умножителей 9×9 бит либо как 15 умножителей 18×18 бит — выбор зависит от требуемой разрядности вычислений. Тактирование логики обеспечивают два блока ФАПЧ (PLL) и 20 глобальных цепей синхронизации, что позволяет распределять несколько независимых тактовых частот по разным частям проекта без дополнительных внешних микросхем.
Микросхема поддерживает четыре схемы конфигурации — активную последовательную (AS), пассивную последовательную (PS), быструю параллельную (FPP) и загрузку через JTAG, что даёт возможность выбрать способ прошивки в зависимости от того, какая память конфигурации уже используется в проекте — последовательная флеш-память, параллельная память или программатор. Пользовательские выводы ввода-вывода, до 91 линии, поддерживают широкий набор стандартов — LVTTL, LVCMOS, SSTL, HSTL, PCI, PCI-X, LVDS, BLVDS, RSDS, mini-LVDS, PPDS, TMDS — и работают при напряжениях питания 3,3 В, 2,5 В, 1,8 В, 1,5 В или 1,2 В, что упрощает согласование с внешними микросхемами разных семейств без дополнительных преобразователей уровней.
Для работы с внешней памятью кристалл поддерживает интерфейсы DDR, DDR2, SDR SDRAM, QDRII и QDRII+, поэтому его можно использовать как контроллер памяти в схемах, где требуется буферизация больших объёмов данных. Данное исполнение выпускается в корпусе EQFP-144 для поверхностного монтажа, относится к классу скорости 8 и рассчитано на работу в диапазоне температур от 0 до 85 °C, что соответствует условиям эксплуатации в помещениях и в составе промышленного оборудования без экстремальных температурных нагрузок.
Основные характеристики
- Семейство: Cyclone IV E
- Технология: 60 нм
- Логических элементов: 6272
- Логических блоков (LAB): 392
- Элементов в LAB: 16
- Встроенная память: 270 кбит (30 блоков M9K по 9 кбит)
- Встроенные умножители: 30 (9×9) или 15 (18×18)
- Блоки ФАПЧ (PLL): 2
- Глобальные цепи синхронизации: 20
- Максимум пользовательских I/O: 91
- Напряжение ядра: 1,2 В
- Напряжение I/O: 3,3 / 2,5 / 1,8 / 1,5 / 1,2 В
- Схемы конфигурации: AS, PS, JTAG, FPP
- Интерфейсы внешней памяти: DDR, DDR2, SDR SDRAM, QDRII, QDRII+
- Класс скорости: 8
- Корпус: EQFP-144
- Рабочая температура: 0…85 °C
- Монтаж: SMD
Где применяется
- Цифровая обработка сигналов: встроенные умножители и блоки памяти позволяют реализовать фильтры и алгоритмы обработки без внешних сопроцессоров
- Контроллеры интерфейсов и периферии: гибкая настройка логики под конкретный протокол связи или шину данных
- Промышленная автоматика: замена нескольких дискретных микросхем управления одной перестраиваемой платформой
- Прототипирование цифровых устройств: отработка логики схемы до перехода на заказную микросхему (ASIC)
