Микросхема Cypress FM25L16B-GTR — энергонезависимая память типа F-RAM (ферроэлектрическая память) ёмкостью 16 кбит, организованная как 2К × 8 байт, с последовательным интерфейсом SPI. В отличие от EEPROM и flash-памяти запись в F-RAM выполняется на той же скорости, что и чтение, без задержки на цикл программирования и без встроенного алгоритма выравнивания износа ячеек.
Обмен данными идёт по SPI в режимах 0 (0,0) и 3 (1,1) на тактовой частоте до 20 МГц. Микросхема питается напряжением от 2,7 до 3,6 В, типовое рабочее напряжение — 3,3 В. Ток потребления при тактовой частоте 1 МГц составляет 200 мкА, в режиме ожидания потребление снижается до 3 мкА. Входная ёмкость выводов — 6 пФ, выходная — 8 пФ.
Ресурс перезаписи достигает 1×10^14 циклов, что на много порядков превышает возможности EEPROM и снимает вопрос износа при частых операциях записи. Заявленный срок сохранения данных без питания — 151 год. Защита от случайной записи реализована аппаратно через вывод WP и программно — через блокировку блоков памяти и бит запрета записи.

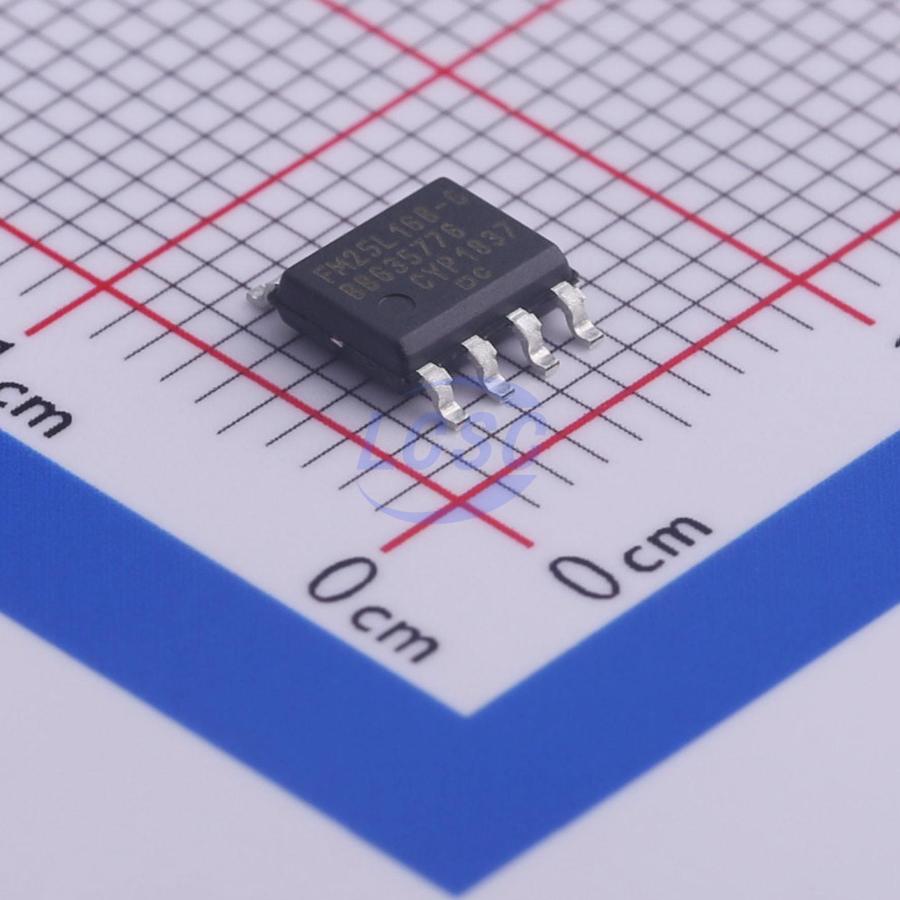

Микросхема выпускается в корпусе SOIC-8 для поверхностного монтажа, весит 0,44 г и рассчитана на работу в диапазоне температур от -40 до +85°C. Эти параметры делают её пригодной для узлов, где важны и скорость записи, и стабильность хранения данных в течение длительного времени.
Основные характеристики
- Технология памяти: F-RAM (ферроэлектрическая)
- Объём памяти: 16 кбит (2К × 8 байт)
- Интерфейс: SPI, режимы 0 и 3
- Максимальная тактовая частота: 20 МГц
- Диапазон напряжения питания: 2,7–3,6 В
- Ток потребления при 1 МГц: 200 мкА
- Ток потребления в режиме ожидания: 3 мкА тип.
- Ресурс перезаписи: 1×10^14 циклов
- Сохранение данных: 151 год
- Защита от записи: аппаратная (вывод WP) и программная (блокировка блоков)
- Входная / выходная ёмкость: 6 пФ / 8 пФ
- Диапазон рабочих температур: -40…+85°C
- Корпус: SOIC-8, поверхностный монтаж
- Масса: 0,44 г
Где применяется
- Хранение конфигурации и калибровочных данных: параметры, которые меняются часто и должны сохраняться без задержки на запись
- Журналирование событий: счётчики, регистраторы, промышленные контроллеры с интенсивной записью показаний
- Замена EEPROM в узлах с высокой частотой перезаписи: там, где ресурс обычной EEPROM становится ограничением
- Устройства с батарейным питанием: низкое энергопотребление в режиме ожидания снижает нагрузку на источник питания
