Микросхема Broadcom HCPL-063A-500E — сдвоенный оптрон с логическим выходом транзисторного типа, обеспечивающий гальваническую развязку цепей при скорости передачи данных до 10 Мбод на канал. Компонент передаёт цифровой сигнал через оптический канал между входным светодиодом и выходным фототранзистором, разрывая прямое электрическое соединение между управляющей и управляемой частью схемы.
В каждом из двух независимых каналов установлен выход с открытым коллектором и защитным диодом Шоттки, ограничивающим напряжение насыщения транзистора и ускоряющим переключение. Такой выход требует внешнего подтягивающего резистора и позволяет объединять несколько выходов на одной линии по схеме монтажного «ИЛИ». Максимальный выходной ток каждого канала — 50 мА, максимальное выходное напряжение — 7 В, чего достаточно для большинства цифровых интерфейсов на логических уровнях.
Микросхема работает при напряжении питания от 4.5 до 5.5 В, минимальный входной ток управления каналом — 3.0 мА, при этом входная цепь допускает импульсный ток до 20 мА. Устойчивость к синфазным помехам не менее 1000 В/мкс при испытательном напряжении 50 В обеспечивает стабильную передачу сигнала в условиях электромагнитных наводок, характерных для силовых и промышленных цепей. Изоляция между входом и выходом рассчитана на действующее напряжение 3750 В, для исполнений с расширенной изоляцией — до 5000 В, что подтверждено сертификатами UL1577, CSA и IEC/EN/DIN EN 60747-5-5.

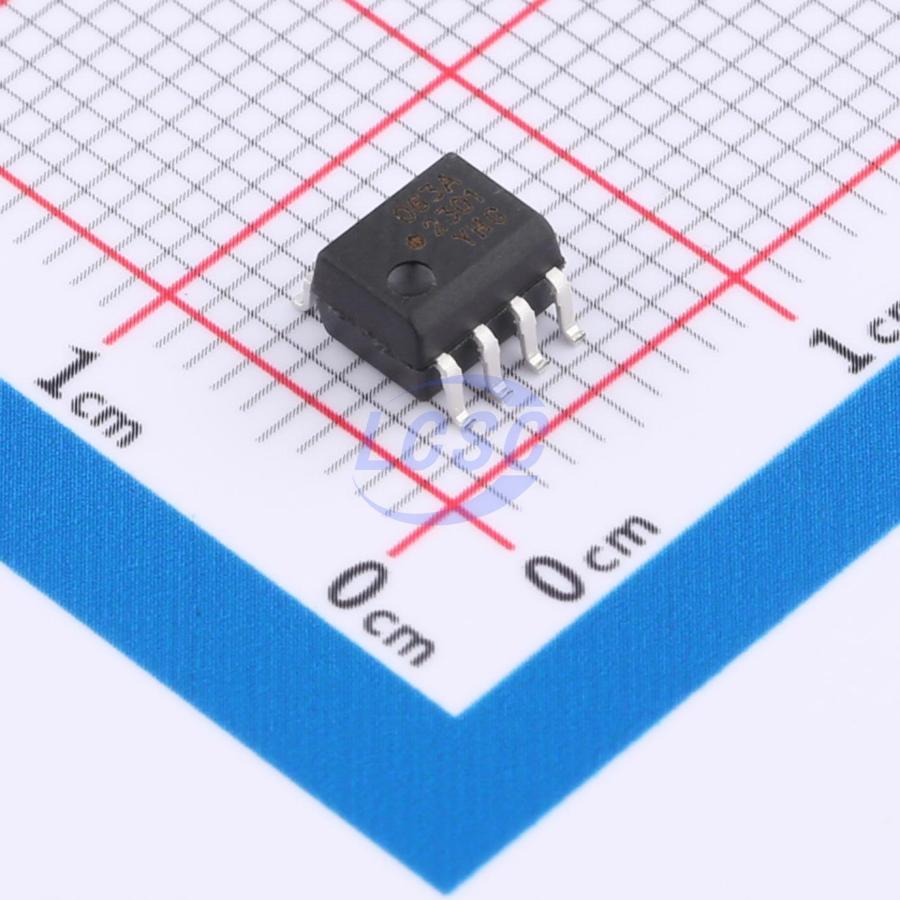

Компонент выпускается в корпусе SO-8 на 8 выводов для поверхностного монтажа, работает в диапазоне температур от -40 до +85°C и хранится при температуре от -55 до +125°C. Рекомендуемый блокировочный конденсатор по цепи питания — 0.1 мкФ, максимальная рассеиваемая мощность — 85 мВт.
Основные характеристики
- Число каналов: 2
- Скорость передачи данных: до 10 Мбод
- Тип выхода: открытый коллектор с диодом Шоттки
- Напряжение изоляции: 3750 В RMS (опция — 5000 В RMS)
- Устойчивость к синфазным помехам: не менее 1000 В/мкс при испытательном напряжении 50 В
- Напряжение питания: от 4.5 до 5.5 В
- Минимальный входной ток: 3.0 мА
- Максимальный входной ток: 20 мА
- Максимальный выходной ток: 50 мА
- Максимальное выходное напряжение: 7 В
- Максимальная рассеиваемая мощность: 85 мВт
- Рабочая температура: от -40 до +85°C
- Температура хранения: от -55 до +125°C
- Корпус: SO-8, 8 выводов
- Сертификаты безопасности: UL1577, CSA, IEC/EN/DIN EN 60747-5-5
Где применяется
- Промышленные интерфейсы: гальваническая развязка цифровых линий между контроллером и силовой частью оборудования
- Источники питания: передача сигналов обратной связи и защиты между первичной и вторичной сторонами преобразователя
- Измерительная техника: изоляция каналов передачи данных от общей земли для снижения уровня помех
- Сертифицированное оборудование: применение там, где требуется изоляция, подтверждённая стандартами UL и IEC
