Микросхема Atmel Microchip Technology AT24C04C AT24C04C-SSHM-T — энергонезависимая память типа EEPROM объёмом 4 кбит, предназначенная для хранения настроек, калибровочных данных и небольших массивов информации, которые должны сохраняться при отключении питания. Обмен данными с микросхемой ведётся по двухпроводному последовательному интерфейсу I2C.
Микросхема работает при напряжении питания от 1,7 до 5,5 В, что позволяет использовать её как в схемах с напряжением 5 В, так и в устройствах с пониженным питанием 3,3 В или 1,8 В без дополнительного согласования уровней. Максимальная тактовая частота интерфейса — 400 кГц. Запись данных занимает до 5 мс на цикл, после чего изменённая ячейка памяти считается обновлённой.
Ток потребления в режиме ожидания не превышает 4,0 мкА при напряжении питания 2,7 В и 18,0 мкА при 5,0 В, ток утечки на выводах — не более 3,0 мкА. Такое энергопотребление позволяет включать микросхему в устройства с батарейным питанием без заметного влияния на общий баланс потребления. Запись в память можно заблокировать аппаратно — для этого предусмотрен отдельный вывод WP.

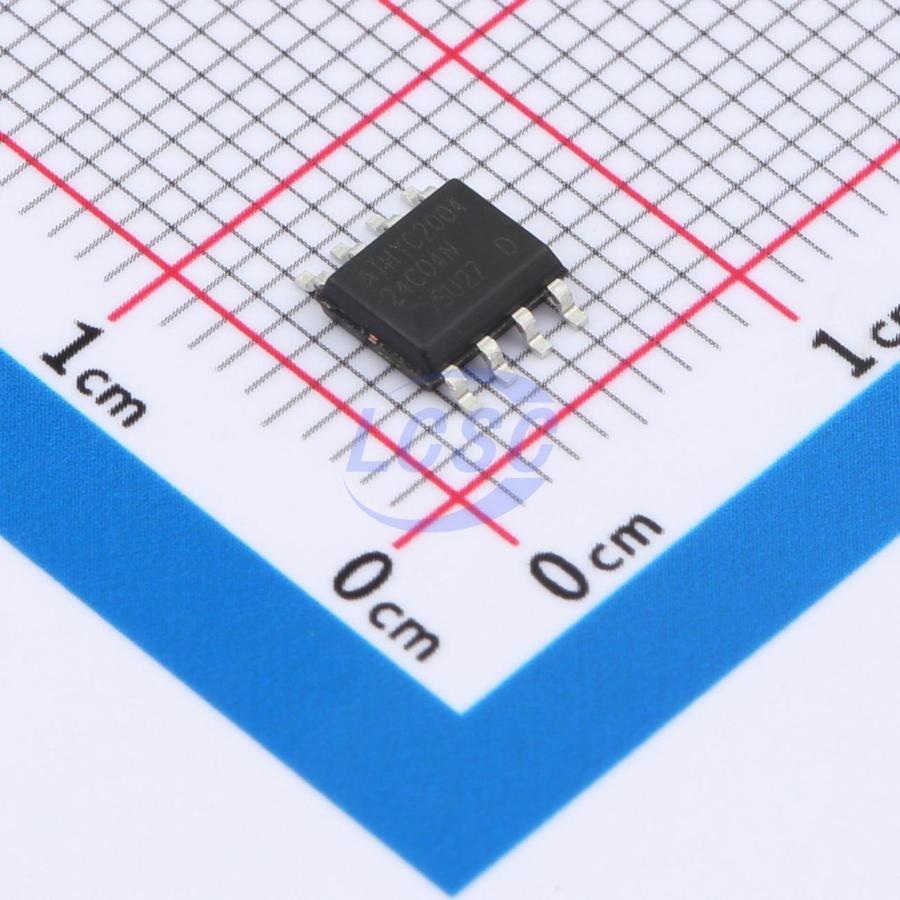

Микросхема выпускается в корпусе SOIC-8 Narrow для поверхностного монтажа с восемью выводами и рассчитана на работу при температуре до 125°C, что позволяет применять её в оборудовании с повышенными требованиями к температурному режиму.
Основные характеристики
- Тип: энергонезависимая память EEPROM, 4 кбит
- Интерфейс: I2C, двухпроводной последовательный
- Диапазон напряжения питания: 1,7–5,5 В
- Максимальная тактовая частота: 400 кГц
- Время цикла записи: до 5 мс
- Ток ожидания: 4,0 мкА при 2,7 В, 18,0 мкА при 5,0 В
- Ток утечки: до 3,0 мкА
- Защита от записи: аппаратная, через вывод WP
- Максимальная рабочая температура: 125°C
- Корпус: SOIC-8 Narrow, 8 выводов
Где применяется
- Промышленная автоматика: хранение калибровочных коэффициентов и параметров настройки
- Бытовая электроника: сохранение пользовательских настроек при отключении питания
- Измерительные приборы: запись служебной информации и журналов калибровки
- Устройства с батарейным питанием: низкое энергопотребление в режиме ожидания
