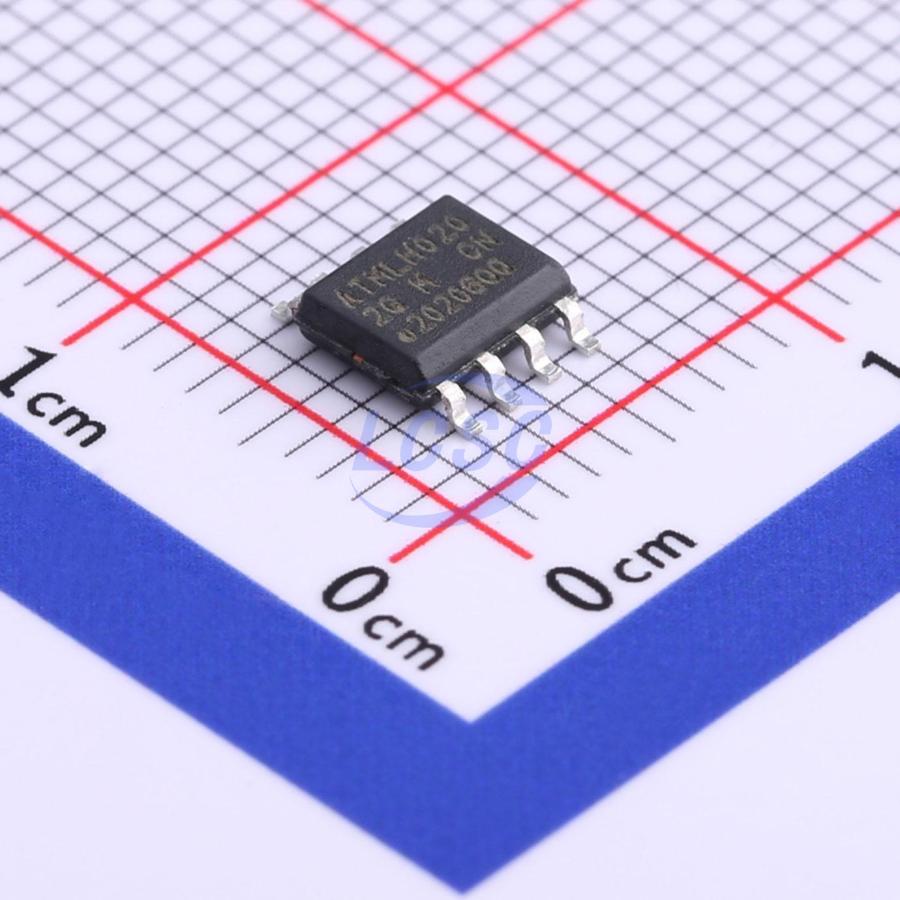

Микросхема Atmel AT24CM01-SSHM-T — энергонезависимая память EEPROM объёмом 1024 кбит (1 048 576 бит) с последовательным двухпроводным интерфейсом I²C. Память организована в 512 страниц по 256 байт, адресация задаётся 17-битным словом, что позволяет обращаться к полному объёму массива без переключения банков.
Микросхема работает в одном из двух диапазонов питания: 1.7–5.5 В с тактовой частотой шины до 400 кГц или 2.5–5.5 В с частотой до 1 МГц. Два вывода адреса устройства (A1, A2) позволяют разместить на одной шине I²C до четырёх микросхем этой серии одновременно, наращивая суммарный объём памяти без дополнительных линий управления.
Ресурс перезаписи составляет 1 000 000 циклов на страницу, срок хранения данных без питания — 40 лет. Одна операция записи страницы занимает не более 5 мс, в течение которых микросхема не отвечает на новые обращения по шине. Вывод WP аппаратно блокирует запись независимо от команд по интерфейсу, защищая данные от случайного изменения.
Ток потребления в режиме ожидания зависит от питающего напряжения — от 1.0 мкА при 1.7 В до 6.0 мкА при 5.5 В, что делает микросхему пригодной для устройств с автономным питанием. Ток при чтении ограничен на уровне 2.0 мА, при записи — 3.0 мА.
Основные характеристики
- Корпус: SOIC-8, 8 выводов
- Интерфейс: I²C (2-wire)
- Объём памяти: 1024 кбит (1 048 576 бит)
- Организация памяти: 512 страниц по 256 байт
- Адресация: 17-битное слово
- Питание и частота шины: 1.7–5.5 В (до 400 кГц) или 2.5–5.5 В (до 1 МГц)
- Адресные выводы: A1, A2 — до 4 устройств на одной шине
- Ресурс перезаписи: 1 000 000 циклов
- Срок хранения данных: 40 лет
- Время цикла записи: не более 5 мс
- Ток ожидания: от 1.0 мкА (1.7 В) до 6.0 мкА (5.5 В)
- Ток чтения/записи: 2.0 мА / 3.0 мА
- Рабочая температура: до +85°C
Где применяется
- Хранение калибровочных данных и конфигураций: большой объём и постраничная организация памяти удобны для журналов настроек оборудования
- Многокомпонентные платы с общей шиной I²C: адресные выводы A1/A2 позволяют разместить несколько микросхем без дополнительных линий связи
- Устройства с автономным питанием: низкий ток ожидания снижает нагрузку на батарею при редких обращениях к памяти
- Оборудование с защитой данных от сбоев: аппаратная блокировка записи по выводу WP исключает случайное искажение хранимой информации
