Микросхема AMS AMS1117-2.5 — линейный стабилизатор напряжения положительной полярности с фиксированным выходом 2.5 В и номинальным выходным током 0.8 А. Устройство относится к семейству AMS1117 и удерживает заданное напряжение на выходе при изменении входного напряжения и тока нагрузки, компенсируя разницу собственным падением напряжения. Рассматриваемая модель — фиксированная версия линейки, рассчитанная именно на выходное напряжение 2.5 В, без возможности перенастройки резисторным делителем.
Стабилизатор допускает входное напряжение до 15 В и сохраняет режим стабилизации при падении напряжения между входом и выходом от 1.1 В в типовом режиме до 1.3 В в худшем случае. Ток покоя составляет 5 мА в типовом режиме и не превышает 11 мА, а встроенное ограничение тока срабатывает в диапазоне от 900 до 1500 мА, защищая микросхему при коротком замыкании на выходе или при перегрузке.
Точность поддержания выходного напряжения — ±1.5% во всём рабочем диапазоне температур, что соответствует границам от 2.425 В до 2.575 В. Подавление пульсаций входного напряжения — не менее 60 дБ, отклонение выходного напряжения при изменении входного и при изменении нагрузки не превышает 0.2% и 0.4% соответственно. Для устойчивой работы на выходе требуется танталовый конденсатор ёмкостью 22 мкФ.

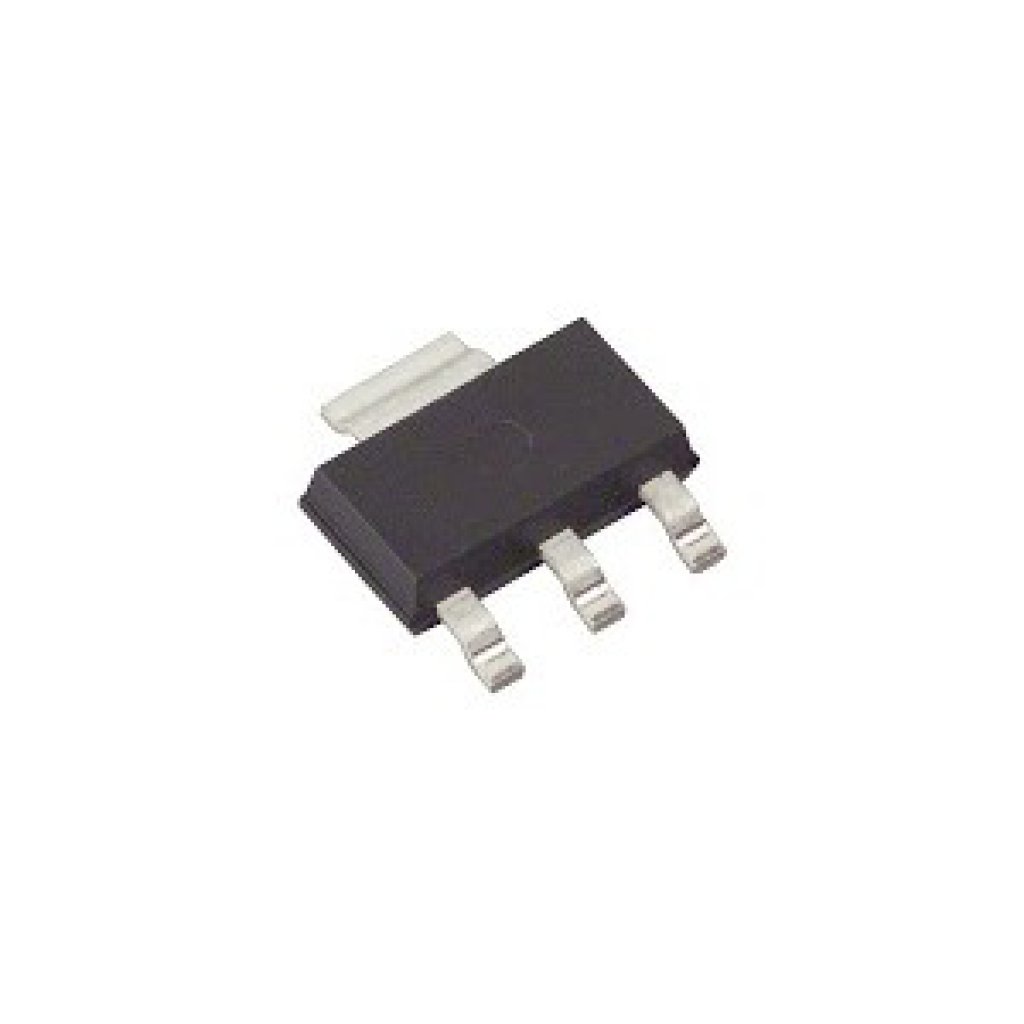

Рассматриваемое исполнение выпускается в корпусе SOT-223 для поверхностного монтажа; та же микросхема также встречается в корпусах TO-252 и восьмивыводном SOIC. Тепловое сопротивление переход-корпус в исполнении SOT-223 составляет 90°C на ватт, рабочий диапазон температур перехода — от -40 до +125°C, диапазон температур хранения — от -65 до +150°C.
Основные характеристики
- Выходное напряжение: 2.5 В, фиксированное
- Допуск выходного напряжения: ±1.5%
- Номинальный выходной ток: 0.8 А
- Максимальный выходной ток: 1 А
- Максимальное входное напряжение: 15 В
- Падение напряжения: 1.1 В тип. / 1.3 В макс.
- Ток покоя: 5 мА тип. / 11 мА макс.
- Ограничение тока: 900–1500 мА
- Подавление пульсаций: 60 дБ мин. / 72 дБ тип.
- Корпус: SOT-223
- Тип монтажа: SMD
- Диапазон температур перехода: -40...+125°C
- Диапазон температур хранения: -65...+150°C
Где применяется
- Питание цифровой логики и интерфейсных микросхем: стабильный уровень 2.5 В при токах нагрузки до 0.8 А
- Опорное напряжение для АЦП и ЦАП: точность ±1.5% достаточна для формирования опорного уровня измерительных трактов
- Локальная стабилизация на печатных платах: стабилизатор ставится рядом с потребителем для снижения помех от общей шины питания
- Встраиваемые модули и одноплатные устройства: компактный корпус SOT-223 подходит для плотного монтажа
