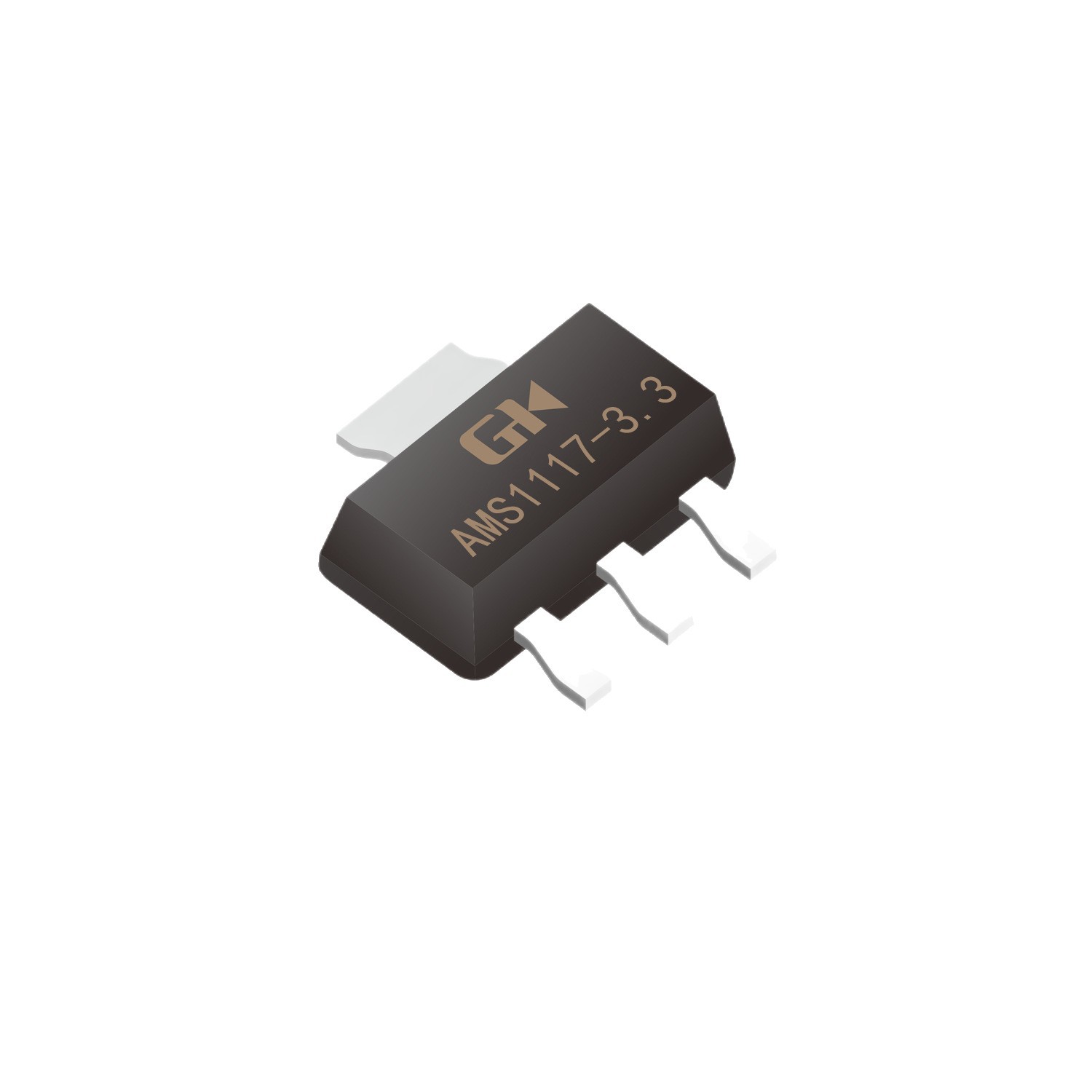

Микросхема AMS AMS1117-3.3 — линейный стабилизатор напряжения положительной полярности с фиксированным выходным напряжением 3,3 В и типовым выходным током 0,8 А. Стабилизатор относится к классу LDO и понижает входное напряжение до стабильных 3,3 В с относительно небольшим падением напряжения между входом и выходом.
Точность стабилизации задаётся допуском выходного напряжения: при 25°C оно укладывается в диапазон 3,251–3,349 В, а во всём рабочем диапазоне температур перехода — 3,201–3,399 В. Падение напряжения при токе 0,8 А составляет 1,1 В типовое и до 1,3 В максимальное, что определяет минимально необходимую разницу между входным и выходным напряжением.
Микросхема ограничивает выходной ток на уровне 900–1500 мА и допускает входное напряжение до 15 В, а рабочий диапазон температур перехода — от -40 до +125°C при диапазоне хранения от -65 до +150°C. Ток покоя не превышает 11 мА, а минимальный ток нагрузки для устойчивой работы — 5–10 мА.
Стабилизатор выпускается в трёх вариантах корпуса — SOT-223, TO-252 и SOIC-8, с разной допустимой рассеиваемой мощностью: 1,2 Вт, 2,2 Вт и 780 мВт соответственно. Выбор корпуса определяет тепловое сопротивление переход-среда — от 80°C/Вт у TO-252 до 160°C/Вт у SOIC-8 — и, соответственно, допустимую токовую нагрузку без дополнительного теплоотвода.
Основные характеристики
- Выходное напряжение: 3,3 В
- Допуск выходного напряжения при 25°C: 3,251–3,349 В
- Допуск выходного напряжения в рабочем диапазоне: 3,201–3,399 В
- Типовой выходной ток: 0,8 А
- Максимальный выходной ток: 1 А
- Максимальное входное напряжение: 15 В
- Падение напряжения при 0,8 А: 1,1 В тип., 1,3 В макс.
- Ток покоя: 5 мА тип., 11 мА макс.
- Минимальный ток нагрузки: 5 мА тип., 10 мА макс.
- Ограничение тока: 900–1500 мА
- Подавление пульсаций: 60 дБ мин., 72 дБ тип. на 120 Гц
- Регулирование по входу: 0,5 мВ тип., 10 мВ макс.
- Регулирование по нагрузке: 3 мВ тип., 15 мВ макс.
- Термостабилизация: 0,008%/Вт тип., 0,04%/Вт макс.
- Тепловое сопротивление переход-корпус: 15°C/Вт
- Тепловое сопротивление переход-среда: 90°C/Вт (SOT-223), 80°C/Вт (TO-252), 160°C/Вт (SO-8)
- Максимальная рассеиваемая мощность: 1,2 Вт (SOT-223), 2,2 Вт (TO-252), 780 мВт (SO-8)
- Диапазон температур перехода: от -40 до +125°C
- Диапазон температур хранения: от -65 до +150°C
- Корпус: SOT-223, TO-252, SOIC-8
- Монтаж: поверхностный
Где применяется
- Питание микроконтроллеров и логики: формирует стабильные 3,3 В из более высокого входного напряжения, например 5 В.
- Модули и отладочные платы: используется как простой источник питания для сенсоров и периферийных модулей.
- Линейное питание чувствительных узлов: низкий уровень пульсаций подходит для аналоговых и радиочастотных цепей.
- Мелкосерийные и прототипные устройства: доступный и предсказуемый вариант стабилизации там, где импульсный преобразователь избыточен.
