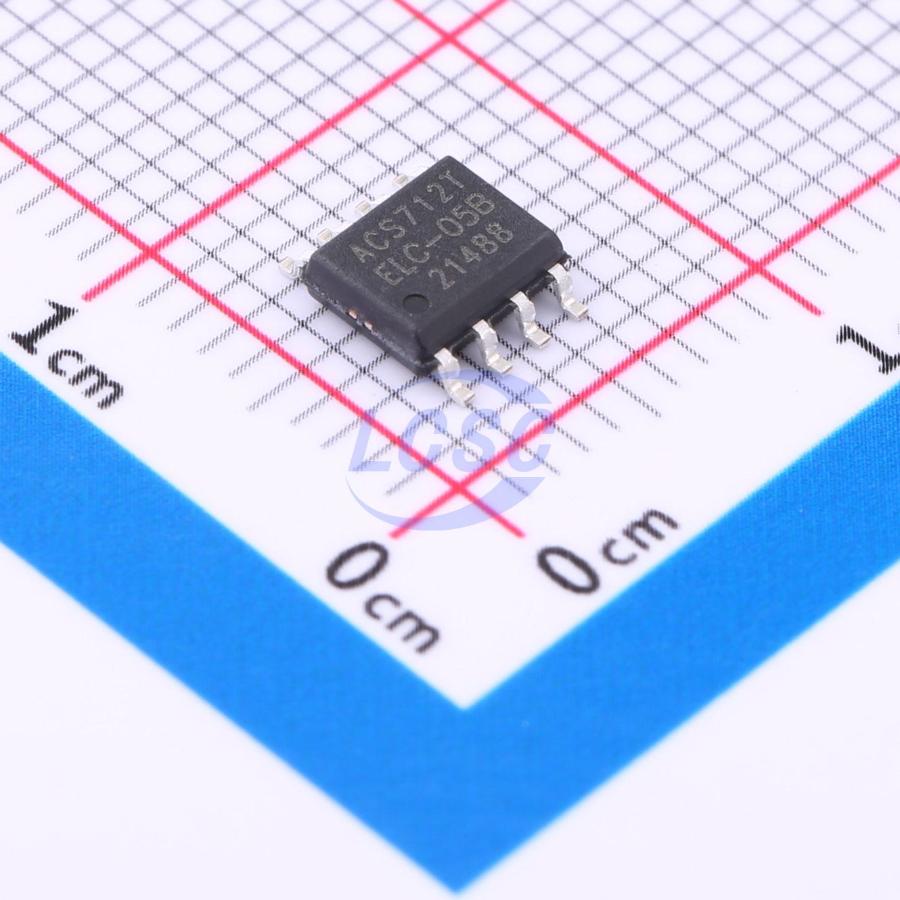

Микросхема Allegro ACS712ELCTR-05B — линейный датчик тока на эффекте Холла с разомкнутым контуром, измеряющий переменный и постоянный ток в диапазоне ±5 А. Измеряемый ток течёт через встроенную медную шину, сопротивление которой составляет 1,2 мОм, а выходной сигнал снимается в виде аналогового напряжения, пропорционального току. Корпус SOIC-8 для поверхностного монтажа.
Чувствительность исполнения -05B — 185 мВ/А. При нулевом токе на выходе устанавливается половина напряжения питания, типично около 2,5 В, и сигнал отклоняется от этого уровня вверх или вниз в зависимости от направления тока. Питание — от 4,5 до 5,5 В, потребление типично 10 мА, максимум 13 мА. Суммарная погрешность выхода при 25 °C — 1,5%, полоса пропускания — 80 кГц, время нарастания — 3,5 мкс. Магнитный гистерезис почти нулевой. Диапазон рабочих температур — от −40 до +85 °C.
Первичная цепь гальванически отделена от выводов датчика: испытательное напряжение изоляции — 2100 В переменного тока, рабочее напряжение базовой изоляции — 354 В. Датчик выдерживает импульс тока до 100 А в течение 100 мс. На выход нельзя подключать нагрузку менее 4,7 кОм и ёмкость более 10 нФ. Для фильтра выходного шума предусмотрен вывод с типовым конденсатором 1 нФ.
Диапазон ±5 А — предел исполнения: при токах выше он не подходит, для них выпускаются варианты с меньшей чувствительностью. Производитель обозначил позицию как «не рекомендуется для новых разработок».
Основные характеристики
Датчик тока Холла ±5 А, чувствительность 185 мВ/А, питание 4,5–5,5 В, погрешность 1,5% при 25 °C, полоса 80 кГц, корпус SOIC-8.
Где применяется
- Защита цепей по току: контроль перегрузки с гальванической развязкой от измерительной части.
- Измерение потребления: учёт тока нагрузки малой мощности в приборах с питанием 5 В.
- Управление приводами: обратная связь по току в небольших двигателях и преобразователях.
- Ремонт оборудования: замена датчика в действующих платах, рассчитанных на чувствительность 185 мВ/А.
