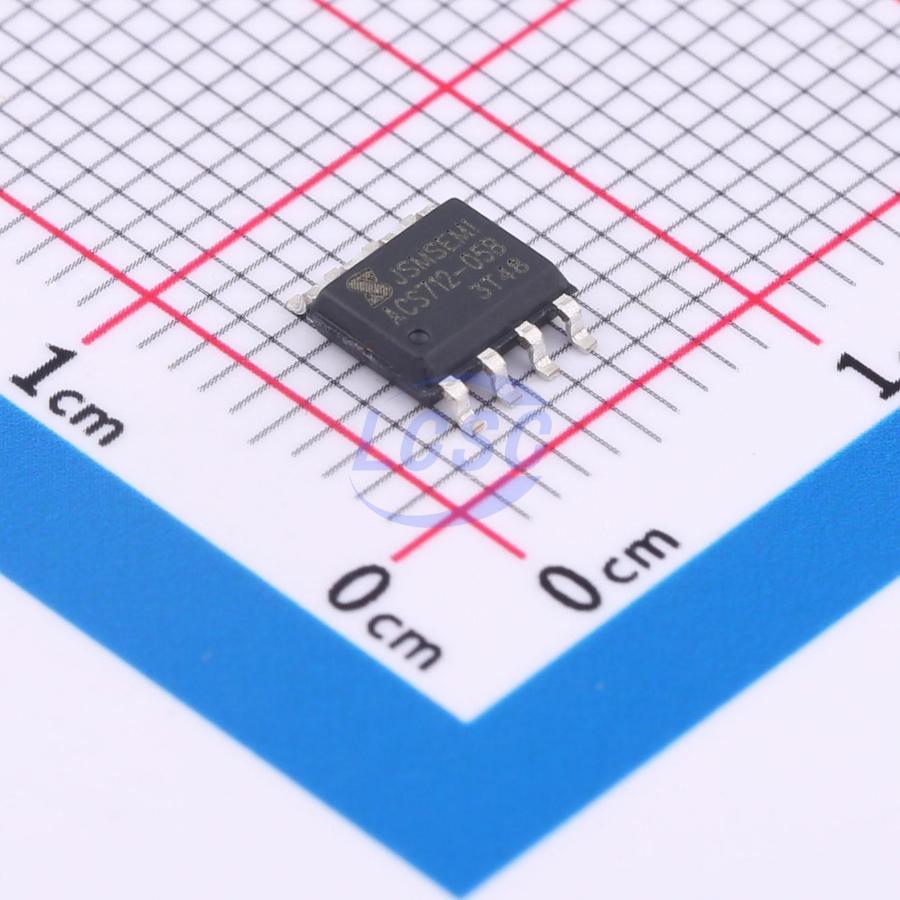

Микросхема Allegro MicroSystems ACS712ELCTR-05B — линейный датчик тока на основе эффекта Холла, измеряющий переменный и постоянный ток в диапазоне ±5 А. Чувствительный элемент и проводник измеряемого тока размещены внутри одного корпуса, а гальваническая развязка между силовой цепью и измерительной электроникой обеспечивается конструкцией самого корпуса без трансформаторов или внешних шунтов.
Ток протекает через встроенный медный проводник с сопротивлением всего 1,2 мОм, поэтому собственные потери мощности на датчике минимальны даже при токах, близких к номинальному диапазону. Магнитное поле, создаваемое этим током, преобразуется интегрированным элементом Холла в аналоговое напряжение на выходе с чувствительностью 185 мВ/А относительно напряжения смещения, равного половине напряжения питания. Время нарастания выходного сигнала составляет 3,5 мкс, а полоса пропускания — 80 кГц, что позволяет отслеживать быстро меняющиеся токовые процессы.
Изоляция между выводами силового проводника и выводами сигнальной части рассчитана на рабочее напряжение 354 В постоянного тока для базовой изоляции и 184 В для усиленной, а электрическая прочность подтверждена испытательным напряжением 2100 В переменного тока. Датчик допускает кратковременную перегрузку током до 100 А в течение 100 мс без выхода из строя, что даёт запас при коммутационных бросках тока в нагрузке.
Микросхема питается напряжением от 4,5 до 5,5 В, потребляет в режиме покоя около 10 мА и сохраняет работоспособность в диапазоне температур от -40 до +85 °C. Суммарная погрешность измерения не превышает 1,5% при температуре 25 °C. Корпус SOIC-8 с восемью выводами допускает поверхностный монтаж стандартным оборудованием.
Основные характеристики
- Диапазон измеряемого тока: ±5 А (переменный и постоянный)
- Чувствительность выхода: 185 мВ/А
- Сопротивление токового проводника: 1,2 мОм
- Время нарастания сигнала: 3,5 мкс, полоса пропускания 80 кГц
- Погрешность измерения: 1,5% при 25 °C
- Изоляция: 354 В базовая / 184 В усиленная, испытательное напряжение 2100 В AC
- Напряжение питания: 4,5–5,5 В (абсолютный максимум 8 В)
- Ток потребления: около 10 мА
- Рабочая температура: -40…+85 °C
- Корпус: SOIC-8, 8 выводов
Где применяется
- Источники питания и зарядные устройства: контроль тока нагрузки и защита по перегрузке
- Приводы и двигатели: измерение фазного тока для управления и диагностики
- Энергосберегающая автоматика: учёт и мониторинг потребления электроэнергии в оборудовании
- Системы защиты и диагностики: обнаружение перегрузок и коротких замыканий по цепи нагрузки
