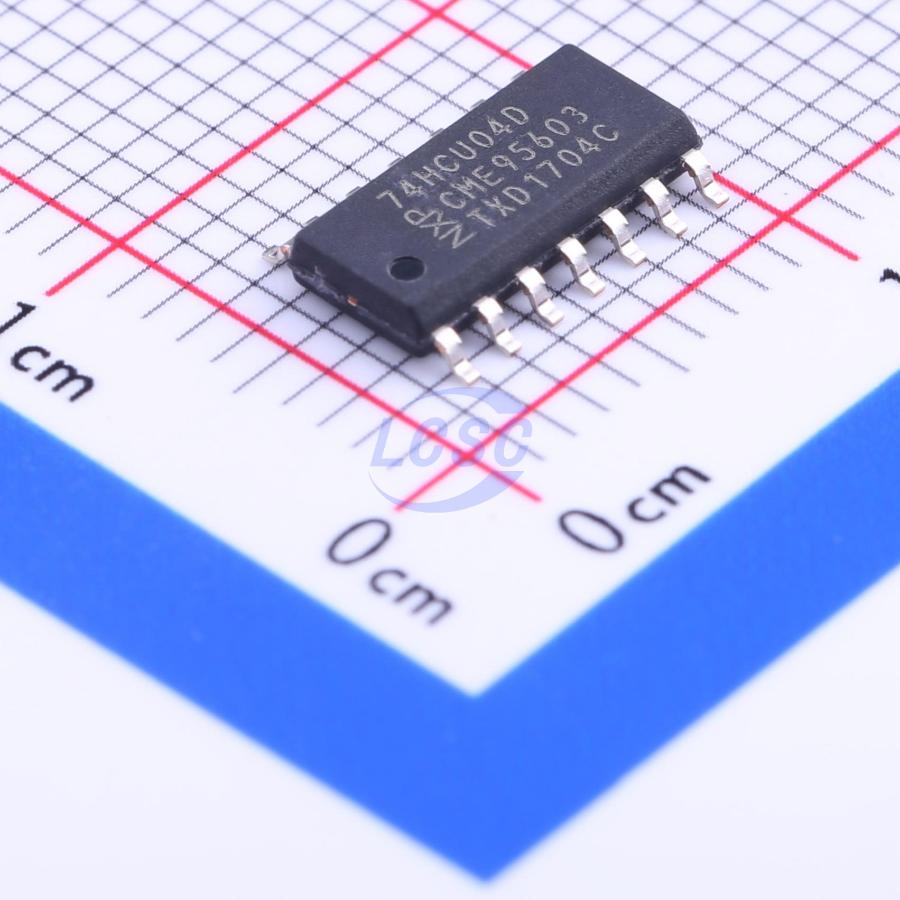

Микросхема Nexperia 74HCU04D — шестиканальный небуферизированный инвертор из серии HCU логики, выполненный в корпусе 14-SO. В отличие от буферизированных инверторов серии HC, каждый из шести каналов микросхемы имеет линейную передаточную характеристику, что определяет способ её применения в схеме.
Микросхема сохраняет работоспособность в широком диапазоне напряжения питания. При питании 2 В типовой порог переключения по высокому уровню входного сигнала составляет 1,4 В, при 4,5 В — 2,6 В, при 5,5 В — 3,4 В. Соответственно меняются и уровни на выходе: при токе нагрузки 20 мкА и питании 4,5 В выходное напряжение высокого уровня достигает 4,5 В (типовое значение), а при токе нагрузки 4 мА — 4,32 В. Такой запас по питающему напряжению позволяет использовать одну и ту же микросхему в схемах с разными логическими уровнями.
Входные и выходные каскады защищены от электростатических разрядов на уровне свыше 200 В по модели HBM (JESD22-A114 F) и защищены от эффекта защёлкивания токами свыше 100 мА в соответствии с JESD 78 Class II Level B. Ограничивающий ток на входах не превышает ±20 мА, на выходах — ±50 мА, что защищает каскады при выбросах напряжения на линиях.
Максимальный ток потребления по выводу земли — 50 мА. Тепловой запас корпуса 14-SO характеризуется снижением допустимой рассеиваемой мощности на 10,1 мВт/К при превышении температуры корпуса 100°C — этот параметр учитывается при плотной компоновке платы рядом с другими источниками тепла.
Основные характеристики
- Число каналов: 6 (небуферизированный инвертор)
- Корпус: 14-SO
- Диапазон напряжения питания: 2–6 В
- Электростатическая стойкость (HBM): >200 В
- Стойкость к защёлкиванию: >100 мА
- Входной ограничивающий ток: ±20 мА
- Выходной ограничивающий ток: ±50 мА
- Максимальный ток потребления (GND): 50 мА
- Температурное снижение мощности (SO14): 10,1 мВт/К выше 100°C
Где применяется
- Промышленная автоматика: узлы, где требуется простая инверсия логического сигнала
- Цифровые устройства: согласование логических уровней между цепями с разным напряжением питания
- Схемы обвязки контроллеров: формирование инверсных управляющих сигналов для драйверов и реле
- Компактные платы: применение корпуса 14-SO там, где важна плотность монтажа
