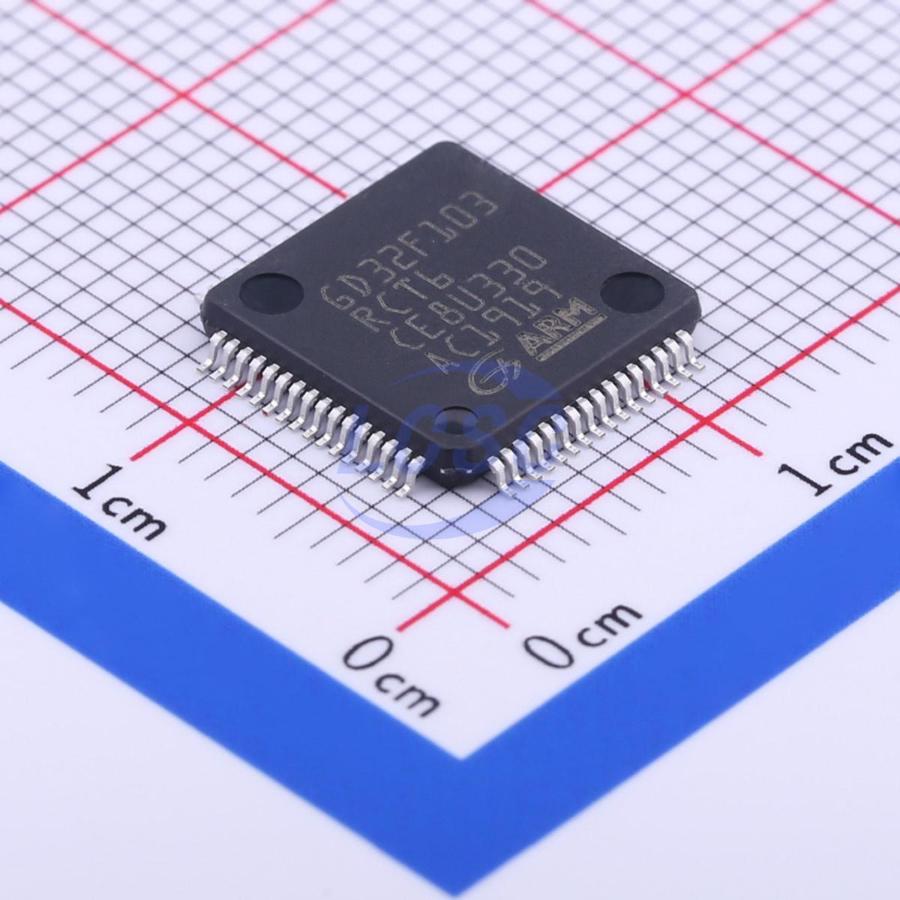

Микросхема GigaDevice GD32F103RCT6 — микроконтроллер серии GD32 F103, построенный на 32-разрядном ядре ARM Cortex-M3. Микросхема представляет собой законченный вычислительный блок: содержит процессорное ядро, память программ и данных, а также набор периферийных модулей, через которые устройство взаимодействует с датчиками, исполнительными механизмами и другими микросхемами платы. Такой контроллер берёт на себя всю логику работы устройства — от опроса входов до формирования управляющих сигналов.
Отдельная особенность этого исполнения — совместимость по расположению выводов с широко распространёнными микроконтроллерами STM32F103. Разработчик, уже спроектировавший печатную плату под STM32F103, может установить GD32F103RCT6 без изменения посадочного места и разводки питания. Это упрощает переход на новую партию компонентов при дефиците привычных микросхем и снижает риски при повторном проектировании платы.
Тактовая частота ядра достигает 108 МГц, что определяет скорость выполнения программного кода и обработки данных с периферийных модулей. Питание микросхемы — 3,3 В, это стандартное напряжение логики для современных встраиваемых систем, упрощающее согласование с датчиками и интерфейсными микросхемами того же уровня напряжения. Корпус LQFP64 — планарный корпус с равномерным шагом выводов по периметру, предназначен для монтажа на печатную плату методом пайки оплавлением.
В состав периферии входят таймеры, интерфейсы последовательной связи и аналого-цифровой преобразователь, поэтому контроллер способен одновременно измерять аналоговые сигналы, вести точный отсчёт времени и обмениваться данными с внешними модулями. Такой набор функций закрывает типовые задачи управления в промышленной автоматике и встраиваемых устройствах без привлечения дополнительных микросхем.
Основные характеристики
- Производитель: GigaDevice
- Серия: GD32 F103
- Тип: Микроконтроллер
- Ядро: ARM Cortex-M3, 32-разрядное
- Корпус: LQFP64
- Напряжение питания: 3,3 В
- Тактовая частота: 108 МГц
Где применяется
- Промышленная автоматизация: обработка сигналов датчиков и формирование управляющих команд для приводов и клапанов
- Системы управления приводами: точный отсчёт времени и генерация импульсных последовательностей через таймеры контроллера
- Встраиваемые устройства: центральный вычислительный узел плат с ограниченным пространством и энергопотреблением
- Замена в действующих проектах: установка вместо STM32F103 без изменения печатной платы
