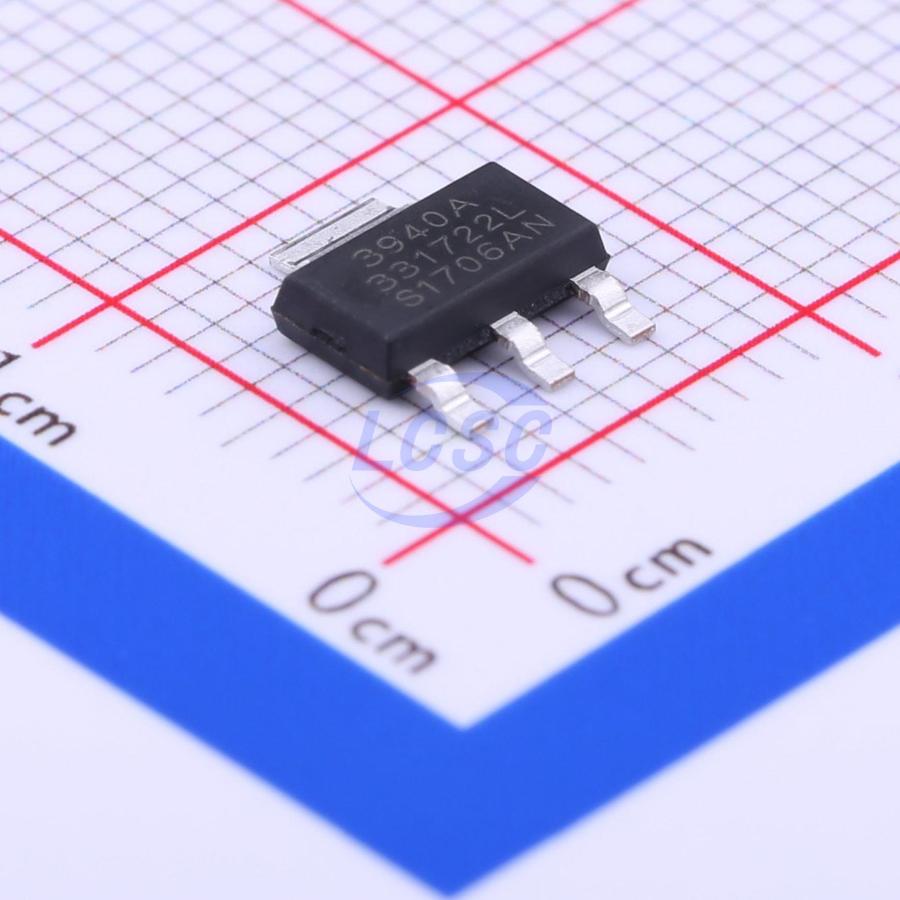

Микросхема MaxLinear SPX3940AM3-L-3-3/TR (маркировка EXAR) — линейный стабилизатор напряжения положительной полярности с малым падением напряжения (LDO), с фиксированным выходным напряжением 3,3 В и максимальным выходным током 1 А. Микросхема выпускается в корпусе SOT-223 с тремя выводами и предназначена для формирования стабильной низковольтной шины питания в схемах, где важна невысокая разница между входным и выходным напряжением.
Диапазон входного напряжения — от 4,3 до 16 В в непрерывном режиме, кратковременно (менее 100 мс, при скважности не более 1%) допускается подача до 20 В. Падение напряжения при полной нагрузке 1 А составляет типично 280 мВ, максимум 550 мВ; при токе нагрузки 100 мА падение снижается до типичных 70 мВ и максимум 200 мВ. Такое поведение делает стабилизатор пригодным для применений, где входное напряжение близко к выходному и запас по напряжению ограничен.
Ток покоя микросхемы зависит от нагрузки: при токе нагрузки 1 А он составляет типично 18 мА (максимум 25 мА при 750 мА), а в режиме падения напряжения (dropout) снижается до типичных 1,2 мА. Встроенное ограничение тока срабатывает типично при 2,2 А, минимальный порог ограничения — 1,5 А, что защищает схему при коротком замыкании или перегрузке на выходе.
Точность выходного напряжения выдерживается в диапазоне от 3,267 до 3,333 В, температурный коэффициент составляет типично 20 ppm/°C и максимум 100 ppm/°C. Уровень шума на выходе при полосе 10 Гц–100 кГц и токе нагрузки 100 мА — типично 400 мкВ RMS с выходным конденсатором 10 мкФ и 260 мкВ RMS с конденсатором 33 мкФ, что позволяет использовать стабилизатор для питания чувствительных аналоговых каскадов. Максимальная регулировка по входному напряжению — 1,0%, по нагрузке — 1,5%.
Основные характеристики
- Корпус: SOT-223, 3 вывода
- Выходное напряжение: 3,3 В (3,267–3,333 В)
- Максимальный выходной ток: 1 А
- Диапазон входного напряжения: 4,3–16 В (кратковременно до 20 В, <100 мс)
- Падение напряжения при 1 А: тип. 280 мВ, макс. 550 мВ
- Падение напряжения при 100 мА: тип. 70 мВ, макс. 200 мВ
- Ток ограничения: тип. 2,2 А, мин. 1,5 А
- Ток покоя при 1 А: тип. 18 мА, макс. 25 мА (при 750 мА)
- Температурный коэффициент выходного напряжения: тип. 20 ppm/°C, макс. 100 ppm/°C
- Уровень шума (10 Гц–100 кГц, 100 мА): тип. 400 мкВ RMS (10 мкФ) / 260 мкВ RMS (33 мкФ)
- Тепловое сопротивление переход-корпус: 15 °C/Вт
- Тепловое сопротивление переход-среда: 62,3 °C/Вт
- Максимальная температура перехода: 125 °C
- Температура хранения: от -65 до +150 °C
- Регулировка по входу / нагрузке: макс. 1,0% / 1,5%
- Маркировка: 3940 A 33 YYWWL
