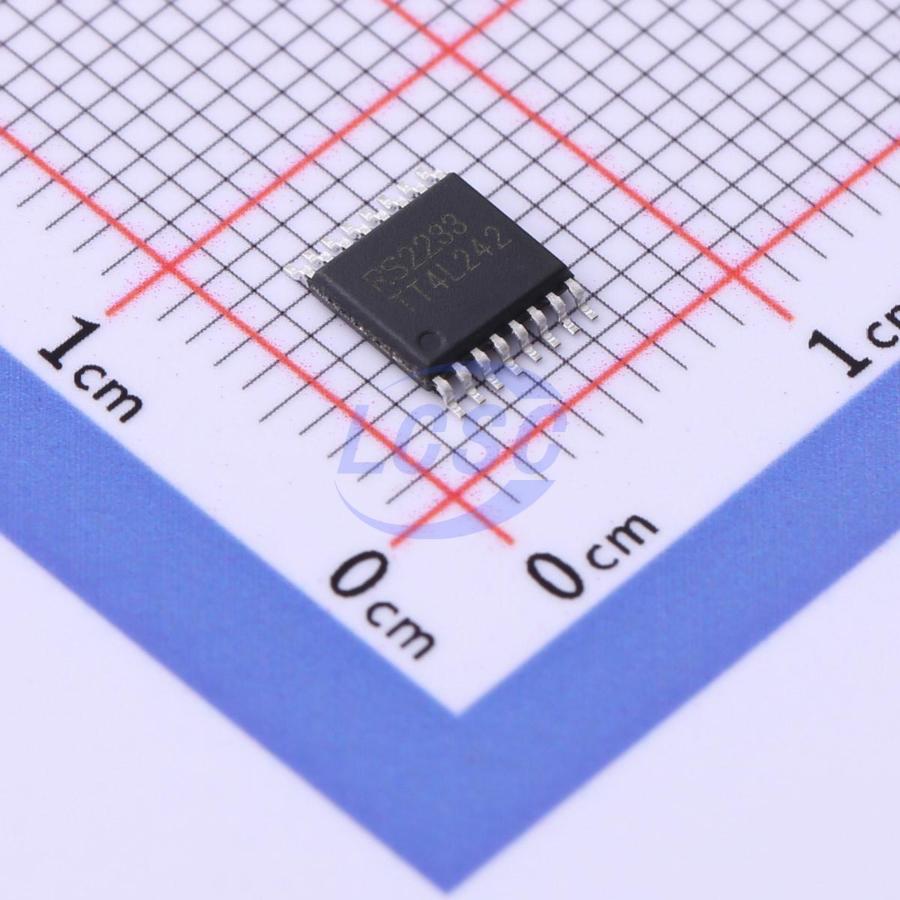

Микросхема Runic RS2233YTSS16 — четырёхканальный аналоговый ключ в КМОП-исполнении, каждый канал выполнен по схеме на два направления (SPDT). Микросхема пропускает сигнал в обе стороны и подходит для коммутации как аналоговых, так и цифровых сигналов. Корпус — TSSOP-16 размером 5,00 × 4,40 мм для поверхностного монтажа.
Питание — от 1,8 до 5,5 В, что позволяет применять ключ и в схемах на низком напряжении, и в системах на 5 В. Ток потребления очень мал: типовое значение 0,1 мкА, максимум 1 мкА. Сопротивление открытого канала — типовое 3 Ом. Ёмкость канала в открытом состоянии составляет 8 пФ, в закрытом — 5 пФ, входная ёмкость — 4 пФ. Полоса пропускания — 220 МГц.
Быстродействие: время включения — 30 нс, выключения — 13 нс; ключ успевает отрабатывать импульсные сигналы, но при выборе управляющих сигналов следует учитывать разницу этих значений. Подавление сигнала закрытым каналом и переходное затухание между каналами — по −58 дБ на частоте 10 МГц, поэтому на высоких частотах закрытый канал пропускает заметную долю сигнала. Для видеотракта заданы дифференциальное усиление 0,5 % и дифференциальная фаза 0,03°.
Защита от электростатического разряда по модели человеческого тела — ±6000 В. Рабочий диапазон температур — от −40 до +85 °C, температура перехода — до 150 °C, тепловое сопротивление корпуса — 111,3 °C/Вт. Диапазон хранения — от −65 до +150 °C. Эти пределы стоит сопоставлять с условиями эксплуатации устройства, особенно при работе в тесном корпусе без отвода тепла.
Основные характеристики
Четыре ключа SPDT, питание 1,8–5,5 В, сопротивление канала 3 Ом, полоса 220 МГц, корпус TSSOP-16.
Где применяется
- Аудиотехника: переключение источников и каналов сигнала при малом сопротивлении ключа.
- Видеотракты: заданы дифференциальные усиление и фаза, а полоса 220 МГц достаточна для коммутации видеосигнала.
- Системы сбора данных: выбор входов АЦП от нескольких датчиков.
- Промышленная автоматика: коммутация сигналов в схемах на низком питании.
