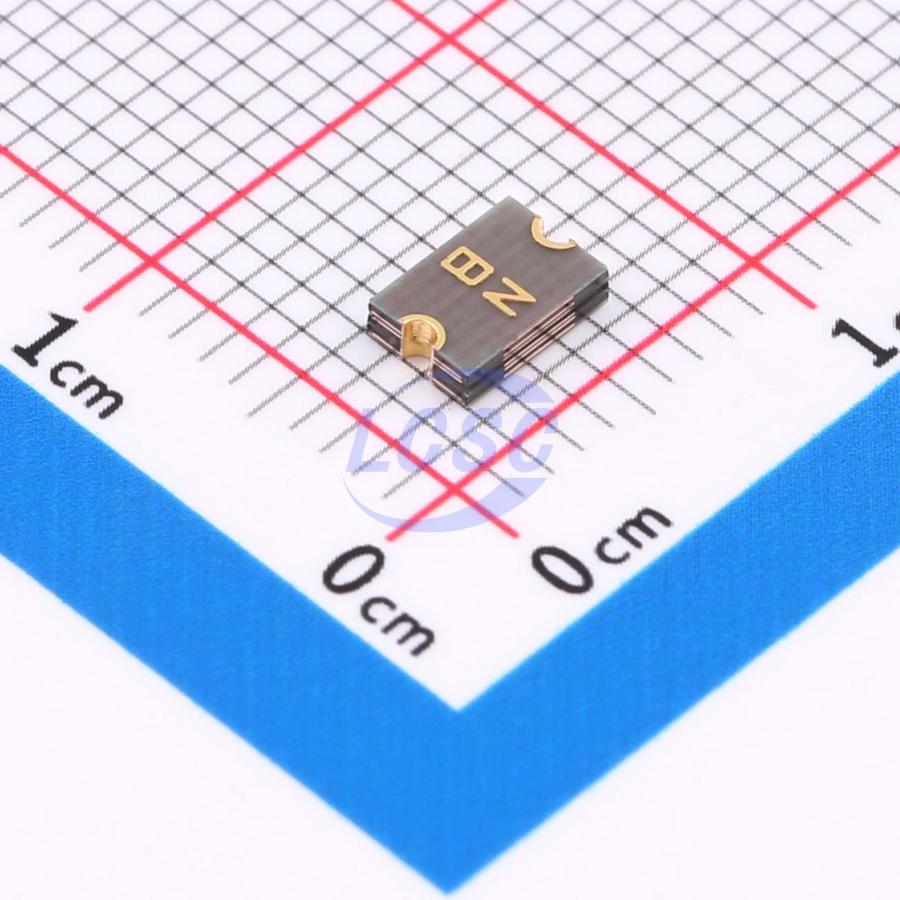

Предохранитель самовосстанавливающийся Bourns MF-MSMF150/24X-2 — полимерный PTC-элемент (PPTC) в SMD-корпусе типоразмера 1812. В нормальном режиме он работает как проводник с малым сопротивлением и практически не влияет на цепь. При превышении порогового тока или температуры полимер резко увеличивает сопротивление, ограничивая ток до безопасного уровня, а после устранения перегрузки и снятия питания элемент остывает и самостоятельно возвращается в проводящее состояние — замена детали не требуется.
Удерживаемый ток (I hold) составляет 1,5 А — это максимальный длительный ток, при котором предохранитель остаётся в проводящем состоянии. Гарантированный ток срабатывания (I trip) — 3 А. Максимально допустимый ток цепи, который элемент способен выдержать в момент срабатывания без повреждения, — 20 А при напряжении до 24 В. При токе 8 А время срабатывания не превышает 1,5 с. Начальное сопротивление в проводящем состоянии — не более 0,03 Ом, а типовая рассеиваемая мощность в сработавшем состоянии — 1,0 Вт.
Корпус 1812 (метрический аналог 4532) имеет номинальные размеры по ширине и длине в диапазонах 4,37–4,83 мм и 3,07–3,41 мм, толщину от 0,70 до 1,60 мм и минимальный вылет вывода 0,30 мм. Компонент прошёл квалификацию по автомобильному стандарту AEC-Q200, имеет сертификат TÜV № R 50256634 и внесён в реестр UL под номером файла E174545, что подтверждено испытаниями на паяемость по ANSI/J-STD-002 с покрытием пайкой не менее 95%.
Рабочий диапазон температуры — от -40 до +85°C. Устойчивость подтверждена испытаниями на старение во влажной среде (+85°C, 85% относительной влажности, 1000 часов, изменение сопротивления не более ±5%), на термическое старение (+85°C, 1000 часов, тот же допуск), на вибрацию по MIL-STD-883C и на стойкость к растворителям по MIL-STD-202 — во всех случаях параметры остаются в пределах нормы. Класс защиты от электростатического разряда по модели HBM — Class 6.
Основные характеристики
- Тип: самовосстанавливающийся предохранитель PPTC
- Корпус: 1812 (метрический 4532)
- Удерживаемый ток (I hold): 1,5 А
- Ток срабатывания (I trip): 3,0 А
- Максимальный ток: 20 А
- Максимальное напряжение: 24 В
- Время срабатывания при 8 А: не более 1,5 с
- Начальное сопротивление: не более 0,03 Ом
- Типовая рассеиваемая мощность: 1,0 Вт
- Диапазон рабочей температуры: от -40 до +85°C
- Квалификация и сертификаты: AEC-Q200, UL E174545, TÜV R 50256634
Где применяется
- Автомобильная электроника: защита низковольтных цепей бортовой сети благодаря квалификации по AEC-Q200
- Портативная и аккумуляторная техника: ограничение тока при коротком замыкании в цепях питания без необходимости замены детали
- Промышленные платы управления: защита сигнальных и силовых линий на 24 В от перегрузки
- Порты и интерфейсы питания: ограничение пускового и аварийного тока в линиях с напряжением до 24 В
