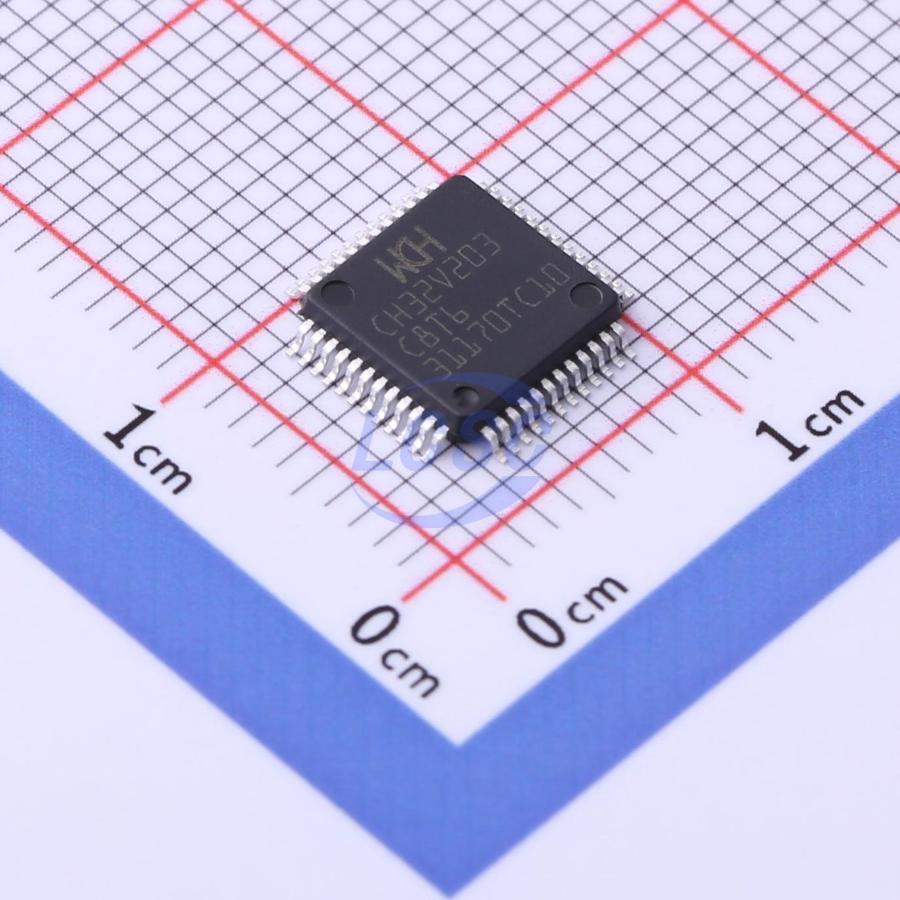

Микросхема WCH CH32V203C8T6 — 32-разрядный микроконтроллер на ядре RISC-V с тактовой частотой до 144 МГц, выполненный в корпусе LQFP48. Микросхема сочетает высокую вычислительную частоту с широким набором периферийных интерфейсов, что делает её подходящей заменой контроллерам на классических ARM-ядрах в задачах, где важна производительность при умеренном энергопотреблении.
Объём встроенной flash-памяти составляет 64 КБ, оперативной памяти (ОЗУ) — 20 КБ. Этого достаточно для хранения прошивки среднего по сложности устройства и буферов обмена данными с периферией без обращения к внешней памяти.
Контроллер оснащён 37 линиями GPIO и двумя 12-разрядными АЦП с 10 каналами, что позволяет одновременно опрашивать несколько аналоговых датчиков. Из коммуникационных интерфейсов доступны SPI, I2C, UART, CAN и USB 2.0 FS в режиме хоста или устройства — набор охватывает как проводные промышленные шины, так и подключение к ПК или периферии по USB.
Питание микроконтроллера — 3.3 В, рабочий диапазон температур — от -40 до +85 °C, что допускает применение вне отапливаемых помещений и в составе промышленного оборудования.
Основные характеристики
- Ядро: RISC-V
- Тактовая частота: до 144 МГц
- Flash-память: 64 КБ
- ОЗУ: 20 КБ
- Корпус: LQFP48
- Линии GPIO: 37
- АЦП: 2 × 12 бит, 10 каналов
- Интерфейсы: SPI, I2C, UART, CAN, USB 2.0 FS (Host/Device)
- Напряжение питания: 3.3 В
- Рабочая температура: от -40 до +85 °C
Где применяется
- Промышленная автоматика: узлы управления и сбора данных с датчиков через встроенный АЦП
- Устройства с CAN-шиной: контроллеры для промышленных и транспортных сетей передачи данных
- USB-периферия: модули, подключаемые к компьютеру как USB-устройство или работающие в роли хоста
- Встраиваемые системы управления: платы с плотной периферией, где востребован широкий набор интерфейсов на одной микросхеме
