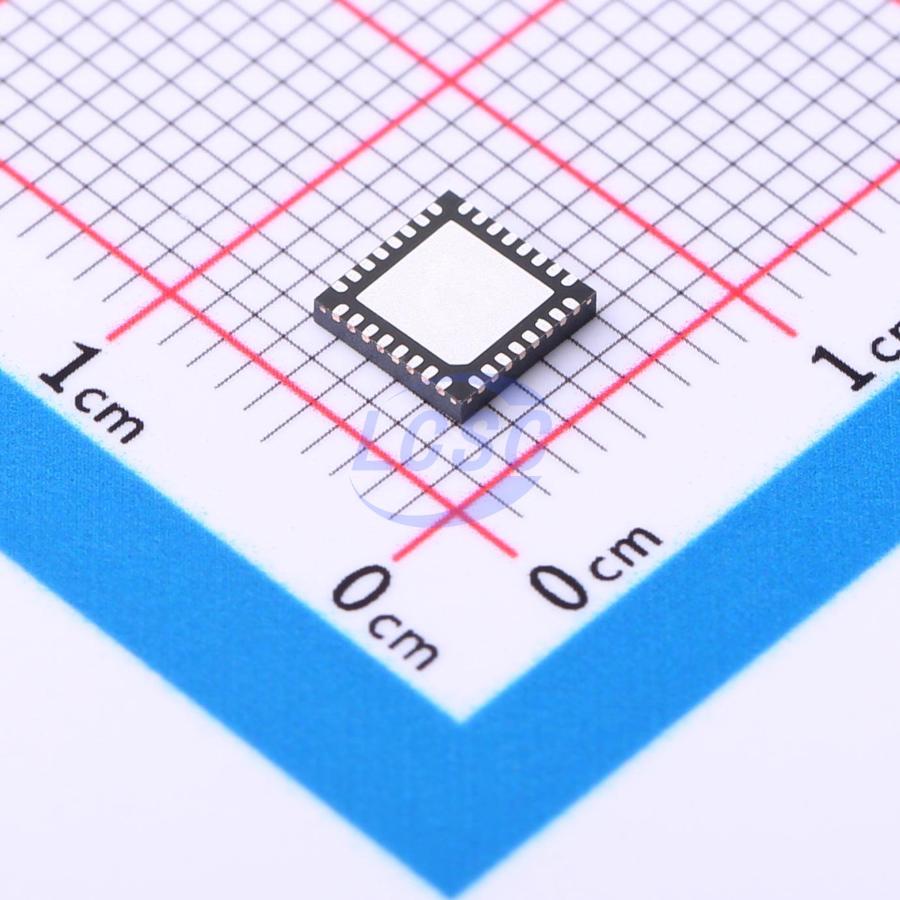

Микроконтроллер, Espressif, ESP32-C3FH4 — беспроводной микроконтроллер с одним 32-битным ядром RISC-V, работающим на частоте до 160 МГц. Производительность по тесту CoreMark составляет 407,22 балла, или 2,55 балла на мегагерц. Кристалл содержит 400 КБ оперативной памяти SRAM, а 4 МБ флеш-памяти размещены в самом корпусе QFN-32, поэтому внешняя микросхема памяти не нужна.
Радиотракт объединяет Wi-Fi на частоте 2,4 ГГц (802.11 b/g/n, конфигурация 1T1R, полоса 20 и 40 МГц, скорость до 150 Мбит/с) и Bluetooth 5.0 со скоростями 125 кбит/с, 500 кбит/с, 1 Мбит/с и 2 Мбит/с. Мощность передатчика Wi-Fi достигает +21 дБм для 802.11b и +20 дБм для 802.11n, чувствительность Bluetooth при 125 кбит/с — −105 дБм. Антенна в состав не входит: её нужно предусмотреть на плате.
Периферия: три интерфейса SPI, два UART, один I2C, интерфейс I2S, 12-битный АЦП с шестью каналами, шесть каналов ШИМ для светодиодов, таймеры и сторожевые таймеры. Ток в режиме глубокого сна составляет 5 мкА. Питание подаётся от 3,0 до 3,6 В, рабочий диапазон температур — от −40 до +85 °C. Устойчивость к электростатическому разряду — ±2000 В по модели человеческого тела и ±500 В по модели заряженного устройства.
Пределы определяются архитектурой: ядро одно, процессорной мощности хватает для сетевых и управляющих задач, но не для тяжёлой обработки сигналов. Запас по питанию невелик, так что источник должен выдерживать токи передачи, а при передаче по документации ток составляет от 276 до 335 мА.
Основные характеристики
RISC-V до 160 МГц, 400 КБ SRAM и 4 МБ флеш-памяти в корпусе QFN-32, Wi-Fi 802.11 b/g/n и Bluetooth 5.0, питание 3,0–3,6 В, температура от −40 до +85 °C.
Где применяется
- Беспроводные датчики: узлы с передачей данных по Wi-Fi, где важен малый ток в режиме сна.
- Управление освещением: шесть каналов ШИМ и связь по Bluetooth или Wi-Fi.
- Шлюзы и контроллеры устройств: связь нескольких периферийных узлов по SPI, UART и I2C с выходом в сеть.
- Собственные радиомодули: разработка плат со своей антенной на базе кристалла со встроенной флеш-памятью.
