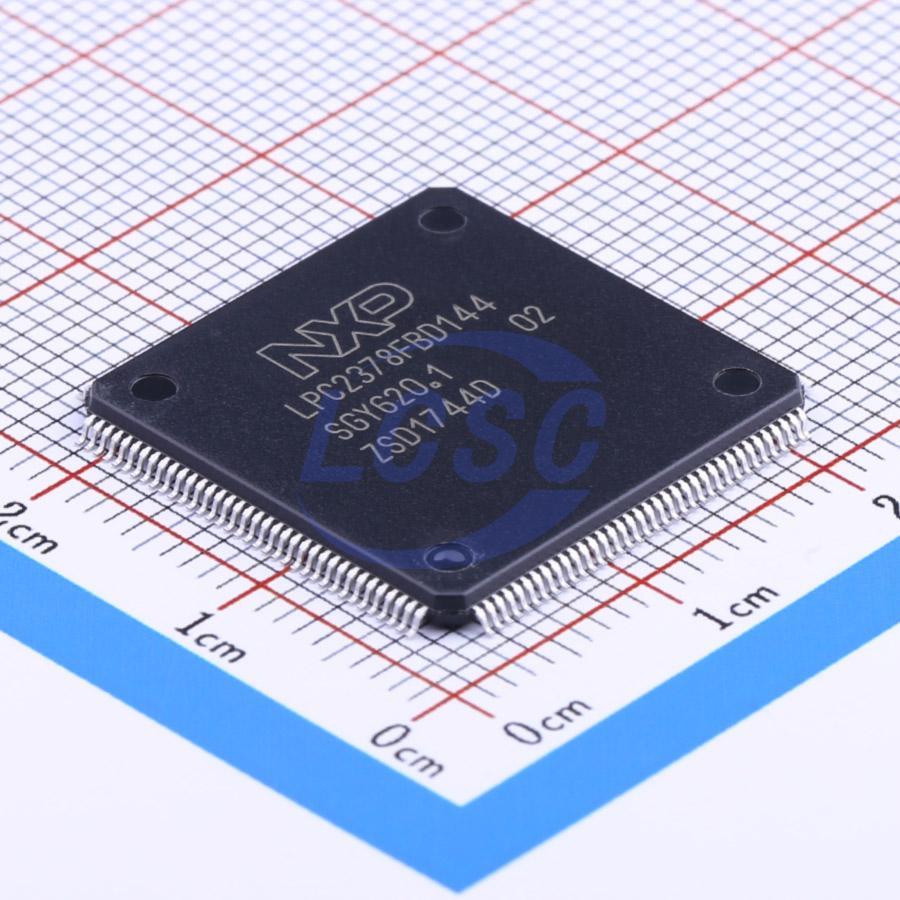

Микросхема NXP LPC2378FBD144 (микроконтроллер, ARM7TDMI-S, 512 кБ) объединяет в одном корпусе LQFP144 три интерфейса связи, которые обычно требуют отдельных микросхем: Ethernet 10/100, USB 2.0 в режиме полноскоростного устройства и два канала CAN. Вычислительная часть — ядро ARM7TDMI-S, максимальная частота которого 72 МГц.
Память представлена 512 кБ флэш-памяти программ и 58 кБ статической оперативной памяти. В корпусе 144 вывода, из них 104 работают как линии ввода-вывода. К ним добавляются четыре UART, три I2C, один SPI, четыре таймера общего назначения и блок ШИМ с поддержкой трёхфазного управления двигателем. Аналоговая часть — 10-разрядные АЦП и ЦАП.
Напряжение питания номинально 3,3 В, допустимый диапазон — от 3,0 до 3,6 В. Режимы энергосбережения — холостой ход, сон, отключение и глубокое отключение. Диапазон рабочих температур — от −40 до +85 °C, монтаж поверхностный.
Пределы позиции: частота ядра до 72 МГц, USB только в режиме устройства, рабочая температура не выше +85 °C.
Основные характеристики
Ядро ARM7TDMI-S, 72 МГц. Флэш-память 512 кБ, ОЗУ 58 кБ, 104 линии ввода-вывода. Ethernet, USB 2.0, 2 CAN, 4 UART. Питание 3,0–3,6 В, корпус LQFP144.
Где применяется
- Шлюзы и преобразователи интерфейсов: связь между Ethernet, USB и шинами CAN в одном микроконтроллере.
- Промышленные контроллеры: несколько последовательных интерфейсов для подключения датчиков и модулей ввода-вывода.
- Электропривод: блок ШИМ с поддержкой трёхфазного управления двигателем и таймеры общего назначения.
- Сопровождение серийных изделий: поставка позиции для устройств, где она уже заложена в конструкции.
