Микроконтроллер Microchip ATMEGA8A-AU относится к 8-битным микроконтроллерам семейства AVR megaAVR серии ATmega8A и построен на RISC-архитектуре с раздельными шинами памяти программ и данных. Внутри чипа объединены flash-память для хранения прошивки, статическое ОЗУ для рабочих переменных и энергонезависимая EEPROM для хранения настроек и калибровочных данных, что позволяет строить автономные устройства управления без внешних микросхем памяти.
Тактовая частота ядра достигает 16 МГц, а объём flash-памяти в 8 КБ и SRAM в 1 КБ рассчитаны на компактные программы управления периферией, обработки сигналов датчиков и простых протоколов обмена. Для связи с внешними устройствами контроллер поддерживает интерфейсы SPI, TWI (I2C) и UART, а встроенный 8-канальный АЦП с разрешением 10 бит позволяет напрямую подключать аналоговые датчики без дополнительных преобразователей.

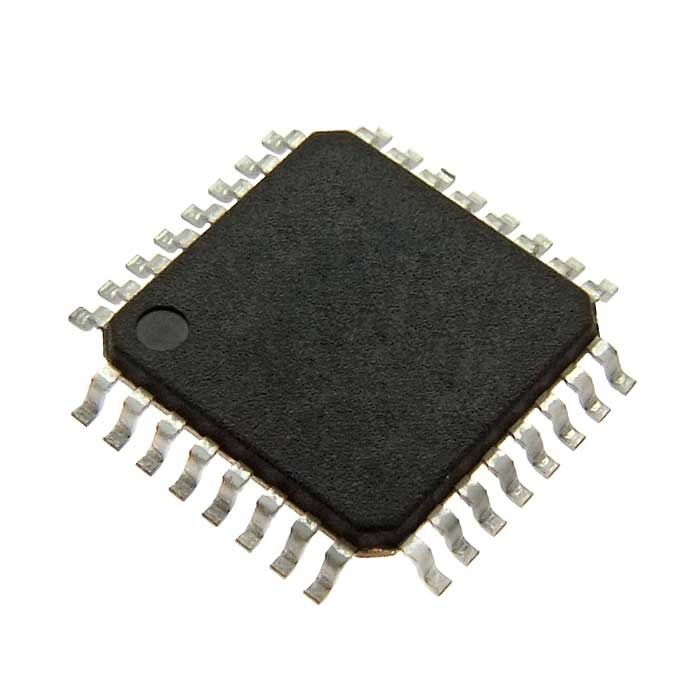

Исполнение ATMEGA8A-AU выпускается в корпусе TQFP-32 для поверхностного монтажа, с 23 линиями ввода-вывода, доступными пользователю. Диапазон рабочего напряжения питания от 2.7 до 5.5 В допускает применение как в схемах с батарейным питанием, так и в устройствах со стабилизированными 5-вольтовыми шинами. Рабочий температурный диапазон -40…+85°C соответствует индустриальному классу и позволяет использовать контроллер вне отапливаемых помещений.
Энергопотребление контроллера зависит от режима работы: в активном режиме при частоте 4 МГц и напряжении 3 В ток потребления составляет 3.6 мА, в режиме ожидания (Idle) — 1.0 мА, а в режиме глубокого сна (Power-down) — не более 0.5 мкА, что важно для устройств с автономным питанием. Ресурс перезаписи flash-памяти составляет 10000 циклов, EEPROM — 100000 циклов, а сохранность данных гарантируется на 20 лет при 85°C или 100 лет при 25°C.
Основные характеристики
- Тип: 8-битный микроконтроллер AVR megaAVR, серия ATmega8A
- Корпус: TQFP-32, монтаж SMD
- Тактовая частота: до 16 МГц
- Flash-память: 8 КБ
- SRAM: 1 КБ
- EEPROM: 512 Б
- Выводы ввода-вывода: 23
- Интерфейсы: SPI, TWI, UART
- АЦП: 8 каналов, разрешение 10 бит
- Напряжение питания: 2.7–5.5 В
- Ток в активном режиме: 3.6 мА (4 МГц, 3 В, 25°C)
- Ток в режиме ожидания: 1.0 мА (4 МГц, 3 В, 25°C)
- Ток в режиме глубокого сна: 0.5 мкА (25°C)
- Ресурс перезаписи Flash / EEPROM: 10000 / 100000 циклов
- Сохранение данных: 20 лет при 85°C / 100 лет при 25°C
- Рабочая температура: -40…+85°C
- Масса: 0.97 г
Где применяется
- Промышленная автоматика: управление исполнительными механизмами и опрос датчиков в контроллерах небольших узлов оборудования
- Бытовая электроника: логика управления в приборах с кнопочным или сенсорным интерфейсом
- Измерительные устройства: обработка аналоговых сигналов через встроенный АЦП в компактных измерителях
- Учебные и прототипные платы: базовый контроллер для отладки алгоритмов на архитектуре AVR
