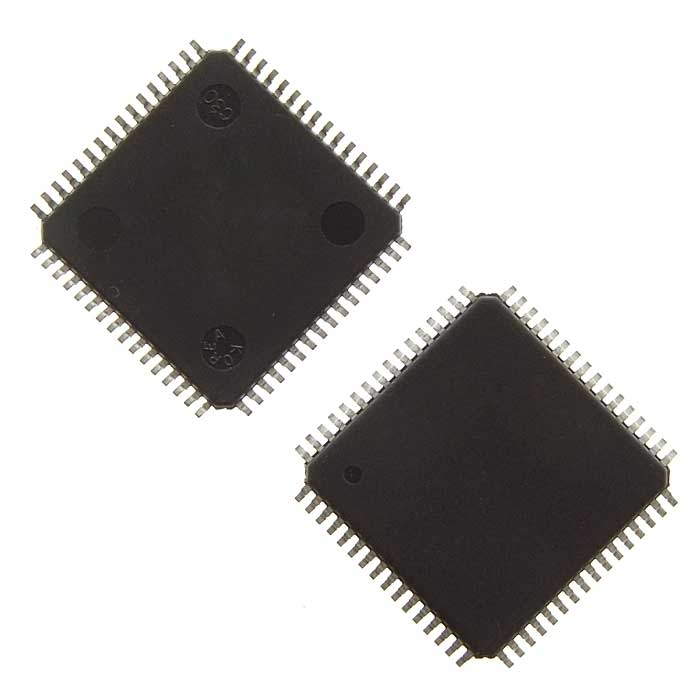

Микроконтроллер Microchip ATMEGA128A-AU 24+ — это 8-битный контроллер семейства AVR в корпусе TQFP-64 для поверхностного монтажа. Он выполняет программу из встроенной памяти объёмом 128 КБ, работает на частоте до 16 МГц и при этом выдаёт до 16 млн операций в секунду. Система команд насчитывает 133 инструкции, большинство из них выполняется за один такт. В ядре есть 32 рабочих регистра шириной 8 бит и аппаратный умножитель, которому нужно два такта.
Память устроена так: 128 КБ отведено под программу, 4 КБ занимает оперативная память SRAM, ещё 4 КБ — энергонезависимая память данных EEPROM. Память программ рассчитана на 10 000 циклов записи и стирания, память данных — на 100 000. Загрузочный раздел программы можно выделить отдельно и закрыть независимыми битами защиты. Для больших массивов данных предусмотрено подключение внешней памяти с адресным пространством до 64 КБ.
Из периферии у контроллера два 8-битных таймера, счётчик реального времени с отдельным генератором, восемь каналов ШИМ (два 8-битных и шесть программируемых), два последовательных порта USART, по одному интерфейсу SPI и двухпроводному TWI, совместимому с I2C. Аналого-цифровой преобразователь десятиразрядный: восемь несимметричных входов, семь дифференциальных, из них два с программируемым усилением 1, 10 и 200 раз. Есть встроенный аналоговый компаратор и программируемый детектор провалов напряжения питания.
Программировать и отлаживать кристалл можно по внутрисистемному интерфейсу SPI или по JTAG, соответствующему IEEE 1149.1. Для экономии энергии доступны шесть режимов сна: Idle, снижения шумов АЦП, Power-save, Power-down, Standby и расширенный Standby. Встроенный RC-генератор откалиброван, режим совместимости с ATmega103 включается фьюзом. Обратите внимание на ограничение по температуре: диапазон работы составляет от −40 до 85 °C, для более жёстких условий нужна другая позиция.
Основные характеристики
- Производитель: Microchip
- Ядро: 8-битное AVR, 133 инструкции, 32 регистра 8 бит
- Тактовая частота: до 16 МГц, 16 млн операций в секунду
- Память программ: 128 КБ, 10 000 циклов записи и стирания
- Память данных EEPROM: 4 КБ, 100 000 циклов записи и стирания
- Оперативная память SRAM: 4 КБ
- Внешняя память: адресное пространство до 64 КБ
- Линии ввода-вывода: 53
- АЦП: 10 бит, 8 несимметричных и 7 дифференциальных каналов
- Каналы ШИМ: 8
- Последовательные интерфейсы: 2 USART, SPI, TWI, JTAG
- Напряжение питания: от 2,7 до 5,5 В
- Рабочая температура: от −40 до 85 °C
- Корпус: TQFP-64
Где применяется
- Промышленная автоматика: опрос датчиков через АЦП и управление исполнительными узлами по нескольким последовательным каналам.
- Управление двигателями и нагрузкой: восемь каналов ШИМ и большое число линий ввода-вывода позволяют вести несколько приводов одним кристаллом.
- Измерительные приборы: дифференциальные входы АЦП с усилением до 200 раз подходят для слабых сигналов.
- Ремонт и повторение существующих изделий: замена этого контроллера в платах, разработанных под него, включая режим совместимости с ATmega103.
