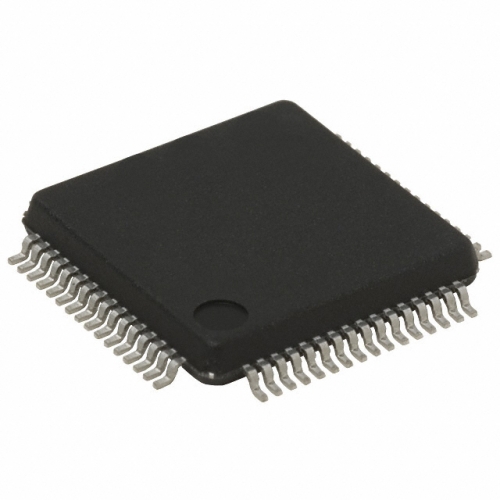

Микроконтроллер NXP LPC2129FBD64/01 — 16/32-разрядный микроконтроллер на ядре ARM7 из серии LPC2000. Память программ — флеш-память 256 Кбайт с возможностью программирования прямо в схеме (ISP), оперативная память — 128 кбит. Для устройств, где важны сетевые интерфейсы и умеренная вычислительная мощность, это типичная конфигурация, а для задач с большими массивами данных объёма оперативной памяти может не хватить.
Отличительная особенность исполнения — набор интерфейсов. В документации указаны CAN, I²C, Microwire, SPI, SSI, SSP и UART. Наличие CAN выделяет эту модель среди части кристаллов серии и делает её пригодной для объединения узлов по промышленной шине. Для связи с периферией и другими контроллерами остальные интерфейсы закрывают основные потребности.
Из периферии заявлены аналого-цифровой преобразователь на четыре канала с разрядностью 10 бит, широтно-импульсная модуляция, сторожевой таймер и схема сброса по включению питания. Доступны 46 выводов пользователя. Напряжение питания по документации — от 1,65 до 3,6 В, поэтому при проектировании нужно учитывать уровни логических сигналов смежных узлов.
Программируется микроконтроллер через ISP, без извлечения из платы, что удобно для отладки и обновления прошивки. Оговорка касается ядра: ARM7 — более раннее поколение, чем современные Cortex-M, и новые проекты на нём строят в основном ради совместимости с готовым программным обеспечением и уже отработанными платами.
Основные характеристики
Микроконтроллер ARM7 16/32 бит, флеш-память 256 Кбайт, оперативная память 128 кбит. Интерфейс CAN, АЦП 4 канала по 10 бит, 46 выводов.
Где применяется
- Промышленные сети на CAN: узлы сбора данных и управления, объединённые общей шиной.
- Измерение и контроль: опрос аналоговых датчиков через встроенный АЦП.
- Управление приводами: формирование ШИМ-сигналов для двигателей и регуляторов.
- Поддержка действующих изделий: замена микроконтроллера в разработках на ядре ARM7.
