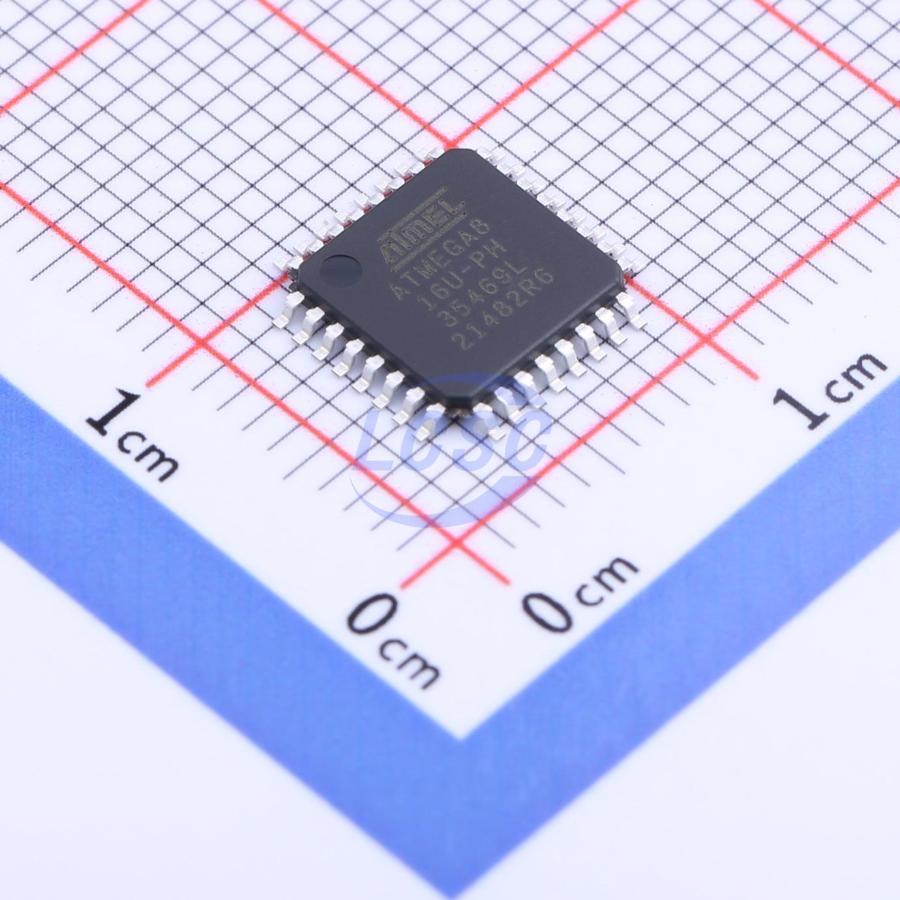

Микроконтроллер Atmel Microchip Technology ATmega8-16AU — 8-битный микроконтроллер на ядре AVR с архитектурой Advanced RISC. Он выпускается в корпусе TQFP-32 для поверхностного монтажа и работает на тактовой частоте до 16 МГц. Атмел входит в состав компании Microchip, поэтому в описаниях встречаются оба названия.
Память микроконтроллера: 8 КБ флэш-памяти программ и 1 КБ статического ОЗУ. Из интерфейсов есть USART, SPI и TWI. Максимальное рабочее напряжение — 5,5 В.
Модуль АЦП насчитывает 8 каналов. В корпусе TQFP-32 шесть из них работают с разрешением 10 бит и два — с разрешением 8 бит. В 28-выводном корпусе PDIP той же серии 10-битных каналов четыре, а не шесть, поэтому при переносе проекта между корпусами нужно сверять распределение каналов.
Индекс 16 в наименовании означает исполнение на 16 МГц. Вариант с буквой L в линейке ограничен частотой 8 МГц, при этом он работает в диапазоне напряжений от 2,7 до 5,5 В. Для 16-мегагерцевого исполнения нижнюю границу питания нужно уточнять по даташиту, а не переносить с L-варианта. Данные о диапазоне рабочих температур в заводской таблице приведены только как условия характеризации при 25 °C, поэтому предельные температуры также следует брать из документации.
Основные характеристики
8-битное ядро AVR, до 16 МГц, 8 КБ флэш-памяти и 1 КБ ОЗУ, корпус TQFP-32, интерфейсы USART, SPI, TWI.
Где применяется
- Встраиваемые системы управления: задачи, которым достаточно 8-битного ядра и 8 КБ программы.
- Измерения по аналоговым входам: шесть 10-битных и два 8-битных канала АЦП.
- Связь с другими узлами: обмен по USART, SPI и TWI.
- Серийный SMD-монтаж: корпус TQFP-32 для автоматической сборки.
