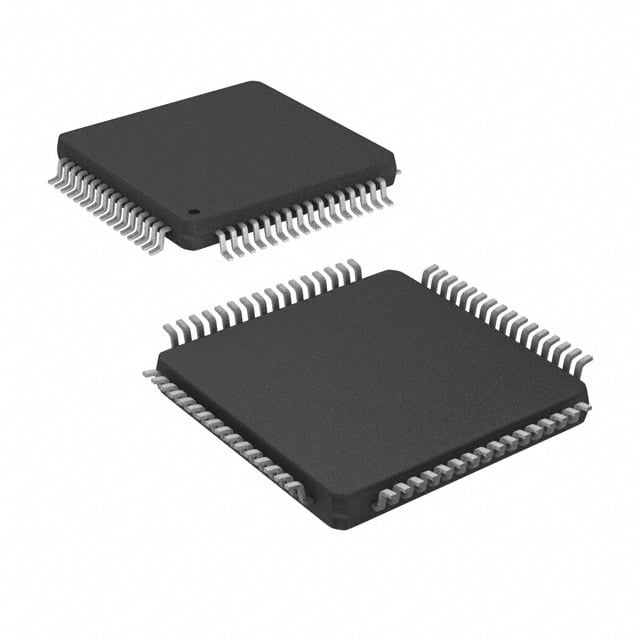

Микроконтроллер Atmel ATMega128L-8AU представляет собой 8-разрядную вычислительную систему на базе ядра AVR, рассчитанную на встраиваемые применения с большим количеством портов ввода-вывода и несколькими последовательными интерфейсами. Микросхема выполнена в корпусе 64-TQFP для поверхностного монтажа и относится к линейке контроллеров с пониженным напряжением питания (буква L в обозначении указывает на расширенный диапазон питающих напряжений).
Внутри контроллера размещены отдельные блоки flash-памяти для хранения программы, статического ОЗУ для рабочих данных и EEPROM для энергонезависимого хранения параметров. Тактовый генератор встроен в кристалл, поэтому для базового запуска внешний кварцевый резонатор не обязателен, хотя схема допускает подключение внешнего источника тактирования при необходимости более точной частоты.
Для обмена данными с внешними устройствами контроллер поддерживает интерфейсы I2C, SPI и UART/USART, а также шину EBI/EMI для подключения внешней памяти или периферии, расширяющую адресное пространство за пределы встроенных ресурсов. Отдельный блок аналого-цифрового преобразования с несколькими каналами позволяет обрабатывать аналоговые сигналы датчиков без дополнительных микросхем АЦП.
Схемотехнику дополняют встроенные узлы контроля питания и защиты: детектор понижения напряжения, схема начального сброса по включению питания, сторожевой таймер для восстановления работы после сбоя, а также аппаратный модуль широтно-импульсной модуляции для управления силовыми ключами или яркостью индикации.
Основные характеристики
- Ядро: 8-разрядное AVR
- Тактовая частота: 8 МГц
- Память программ (Flash): 128 Кбайт
- Оперативная память (SRAM): 4 Кбайт
- Энергонезависимая память (EEPROM): 4 Кбайт
- Напряжение питания: 2,7–5,5 В
- Число линий ввода-вывода: 53
- Интерфейсы: I2C, SPI, UART/USART, EBI/EMI
- Аналого-цифровой преобразователь: 8 каналов, 10 бит
- Диапазон рабочих температур: от -40 до +85 °C
- Корпус: 64-TQFP, поверхностный монтаж
Где применяется
- Промышленная автоматика: управление исполнительными механизмами и сбор данных с датчиков через встроенный АЦП
- Контрольно-измерительные приборы: обработка аналоговых сигналов и хранение калибровочных данных в EEPROM
- Системы связи и телеметрии: обмен данными по UART, SPI и I2C с внешними модулями
- Встраиваемые устройства с расширенной памятью: подключение внешних микросхем через шину EBI/EMI
