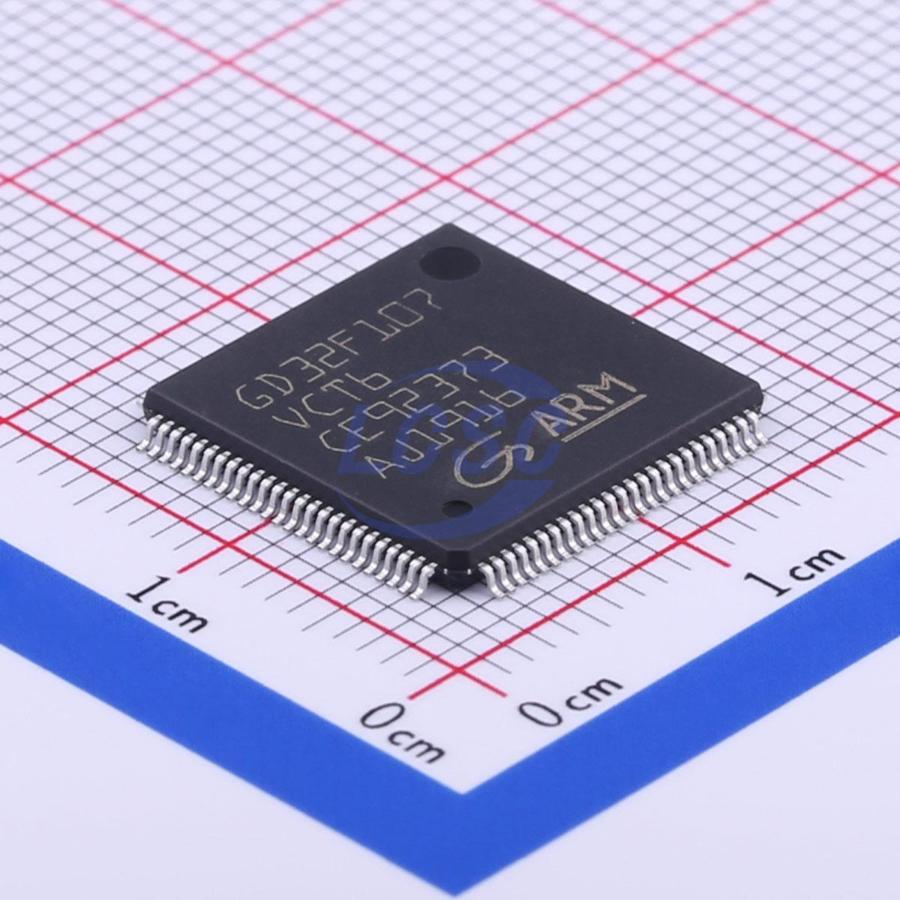

Микроконтроллер GigaDevice ARM GigaDevice GD32F107 GD32F107VCT6 — 32-битный микроконтроллер на ядре ARM Cortex-M3 с тактовой частотой до 108 МГц. Объём памяти: 256 КБ Flash и 96 КБ SRAM. В корпусе LQFP-100 с шагом выводов 0,5 мм доступно 80 линий ввода-вывода, допускающих подключение сигналов до 5 В.
Состав интерфейсов: I2C, SPI, USART, I2S, USB OTG FS, CAN и Ethernet MAC со скоростью 10/100 Мбит/с. Максимальная скорость USART — 4,5 Мбит/с, шины CAN — 1 Мбит/с, I2C — 400 кГц. Наличие Ethernet MAC и CAN отличает эту модель от младших в линейке и делает её пригодной для сетевых узлов.
Аналоговая часть содержит 12-разрядные АЦП и ЦАП, входной и выходной диапазоны которых составляют 0–3,6 В. Тактирование возможно от внешнего резонатора 4–16 МГц или внутреннего генератора 8 МГц; ФАПЧ даёт на выходе до 108 МГц. Предусмотрены режимы энергосбережения Sleep, Deep Sleep и Standby, а загрузка возможна из Flash, из SRAM и из системной памяти.
Напряжение питания лежит в пределах 2,6–3,6 В, рабочий диапазон температур — от −40 до 85 °C. Данные во Flash сохраняются 20 лет. Выход за пределы напряжения питания и температуры недопустим, а устойчивость выводов к 5 В не означает, что питать ядро можно выше 3,6 В.
Основные характеристики
Ядро Cortex-M3 до 108 МГц, 256 КБ Flash, 96 КБ SRAM, 80 линий ввода-вывода, питание 2,6–3,6 В, корпус LQFP-100.
Где применяется
- Промышленная автоматика: связь по CAN, USART и Ethernet в контроллерах и модулях ввода-вывода.
- Сетевые узлы: Ethernet MAC 10/100 Мбит/с для встраиваемых шлюзов.
- Устройства с USB: работа в режиме USB OTG FS.
- Системы сбора данных: 12-разрядные АЦП и ЦАП для измерительных каналов.
Специалисты компании подберут позицию, предложат аналог и рассчитают срок поставки. Заявку отправляйте на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
