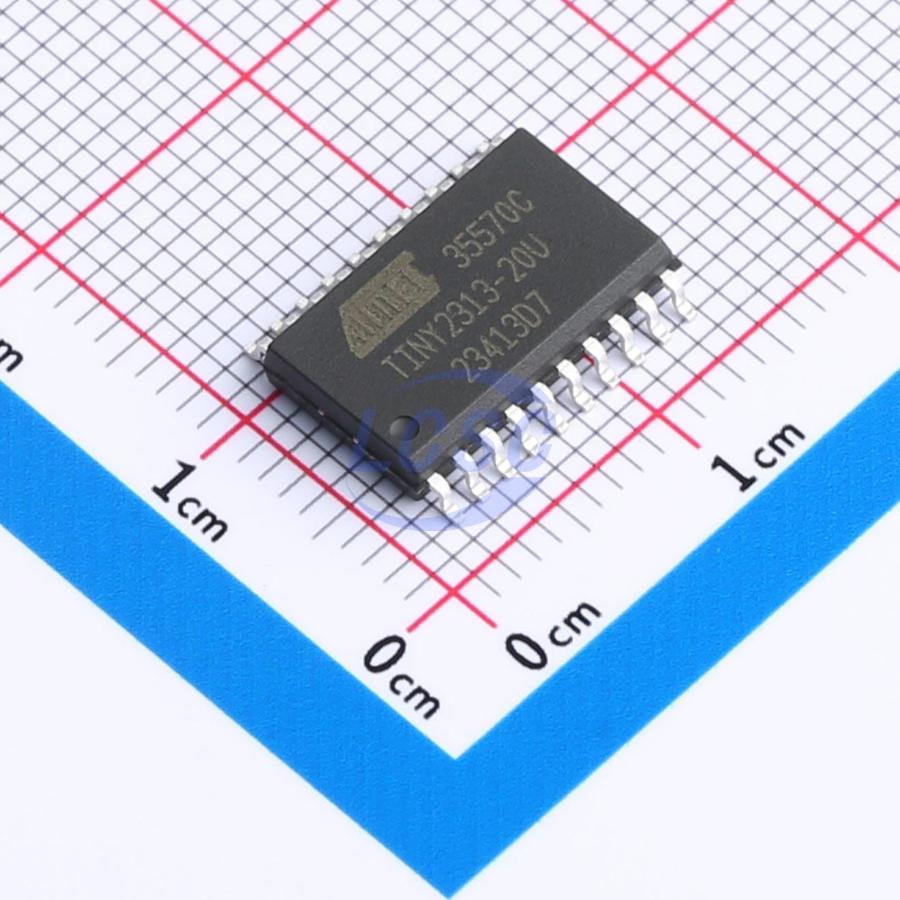

Микросхема Microchip ATTINY2313-20SUR — 8-разрядный микроконтроллер на ядре AVR RISC в корпусе для поверхностного монтажа SO-20. Тактовая частота — до 20 МГц, при этом производительность достигает 20 MIPS, то есть ядро выполняет одну инструкцию за такт на большей части набора команд. Набор команд включает 120 инструкций, а вычисления опираются на 32 регистра общего назначения разрядностью 8 бит.
Память контроллера разделена на три блока: 2 КБ флеш-памяти для программы, 128 байт EEPROM для энергонезависимого хранения данных и 128 байт SRAM для переменных во время выполнения. Такого объёма достаточно для несложных алгоритмов управления, но недостаточно для задач с большим объёмом промежуточных данных или буферизацией — это стоит учитывать при выборе между ATTINY2313-20SUR и микроконтроллерами с более крупной памятью в этой же линейке.
Потребление тока заметно различается в зависимости от тактовой частоты и напряжения питания: на частоте 1 МГц при напряжении 1,8 В контроллер потребляет 230 мкА в активном режиме, на частоте 32 кГц при том же напряжении — 20 мкА, а в режиме глубокого сна (power-down) ток падает ниже 0,1 мкА. Такой разброс позволяет строить на этой микросхеме автономные устройства с батарейным питанием, переводя контроллер в сон между циклами измерения или опроса.
Для отладки прошивки используется однопроводный интерфейс debugWIRE, не требующий отдельного программатора JTAG. На борту доступны 18 линий ввода-вывода общего назначения, 4 канала ШИМ, один 8-разрядный и один 16-разрядный таймер-счётчик. Диапазон напряжения питания — от 2,7 до 5,5 В, что покрывает как батарейные схемы на 3 В, так и цепи с логикой 5 В.
Основные характеристики
- Архитектура: 8-разрядная AVR RISC
- Тактовая частота: до 20 МГц
- Производительность: 20 MIPS при 20 МГц
- Набор команд: 120 инструкций
- Регистры общего назначения: 32 x 8 бит
- Флеш-память: 2 КБ
- EEPROM: 128 байт
- SRAM: 128 байт
- Линии ввода-вывода: 18
- Каналы ШИМ: 4
- Таймеры-счётчики: один 8-разрядный, один 16-разрядный
- Интерфейс отладки: debugWIRE
- Напряжение питания: от 2,7 до 5,5 В
- Ток в активном режиме: 230 мкА при 1 МГц/1,8 В; 20 мкА при 32 кГц/1,8 В
- Ток в режиме power-down: менее 0,1 мкА
- Корпус: SO-20
- Монтаж: SMD
Где применяется
- Встраиваемые системы управления: несложные алгоритмы опроса датчиков и управления исполнительными устройствами
- Бытовая электроника: логика управления кнопками, индикацией и простыми интерфейсами
- Автоматизация: контроллеры для дискретных задач без операционной системы
- Автономные устройства с батарейным питанием: применение режима power-down для увеличения времени работы от батареи
