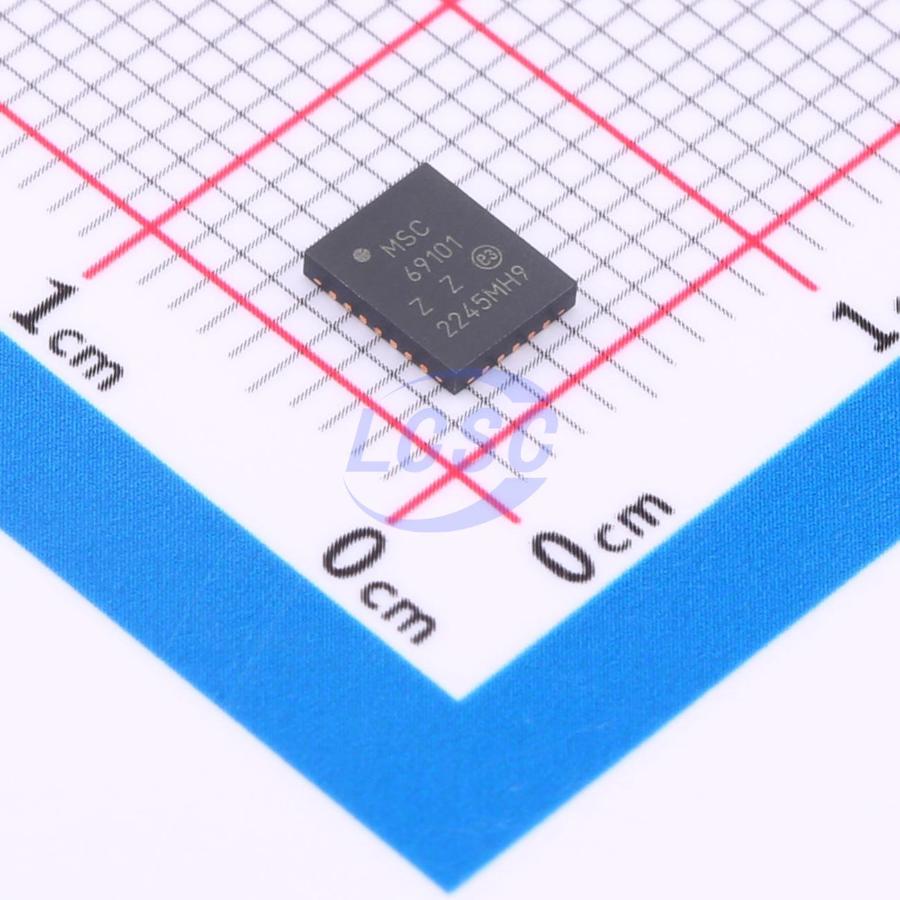

Микросхема Microchip PD69101ILQ-TR — одноканальный контроллер источника питания по Ethernet (PSE). Он размещается на стороне, которая подаёт питание по кабелю, и управляет выдачей питания одному порту. Микросхема выпускается в корпусе QFN-24 с теплоотводящей площадкой для поверхностного монтажа.
Контроллер работает по стандартам IEEE 802.3af-2003 и IEEE 802.3at. Максимальная мощность на порт по документации — 15,4 Вт, что соответствует классу стандарта 802.3af. Входное напряжение питания лежит в пределах от 32 до 57 В, в описании производителя указано номинальное значение 55 В.
В микросхеме есть встроенный стабилизатор на 3,3 В и силовой ключ с сопротивлением открытого канала 0,3 Ом. Измерение тока выполняется по внешнему резистору 0,5 Ом. Для индикации микросхема напрямую управляет двумя светодиодами. Предусмотрены защиты от перегрузки, недогрузки, перенапряжения, перегрева и короткого замыкания, а также встроенная тепловая защита.
Ток потребления равен 10 мА. Рабочие температуры — от −40 до +85 °C. Уровень чувствительности к влаге MSL 3: перед пайкой микросхему нужно хранить и использовать с учётом этого класса. Один канал на кристалл означает, что для многопортового коммутатора потребуется по одной микросхеме на порт.
Основные характеристики
Одноканальный PSE-контроллер, IEEE 802.3af/at, питание 32–57 В, мощность до 15,4 Вт, корпус QFN-24.
Где применяется
- Порты с питанием по Ethernet: подача питания на оконечное устройство по витой паре.
- Оборудование с индикацией состояния: два выхода для прямого подключения светодиодов.
- Схемы с защитой порта: контроль перегрузки, короткого замыкания и перегрева на уровне микросхемы.
- Одно-портовые устройства: инжекторы и узлы, где нужен один канал.
