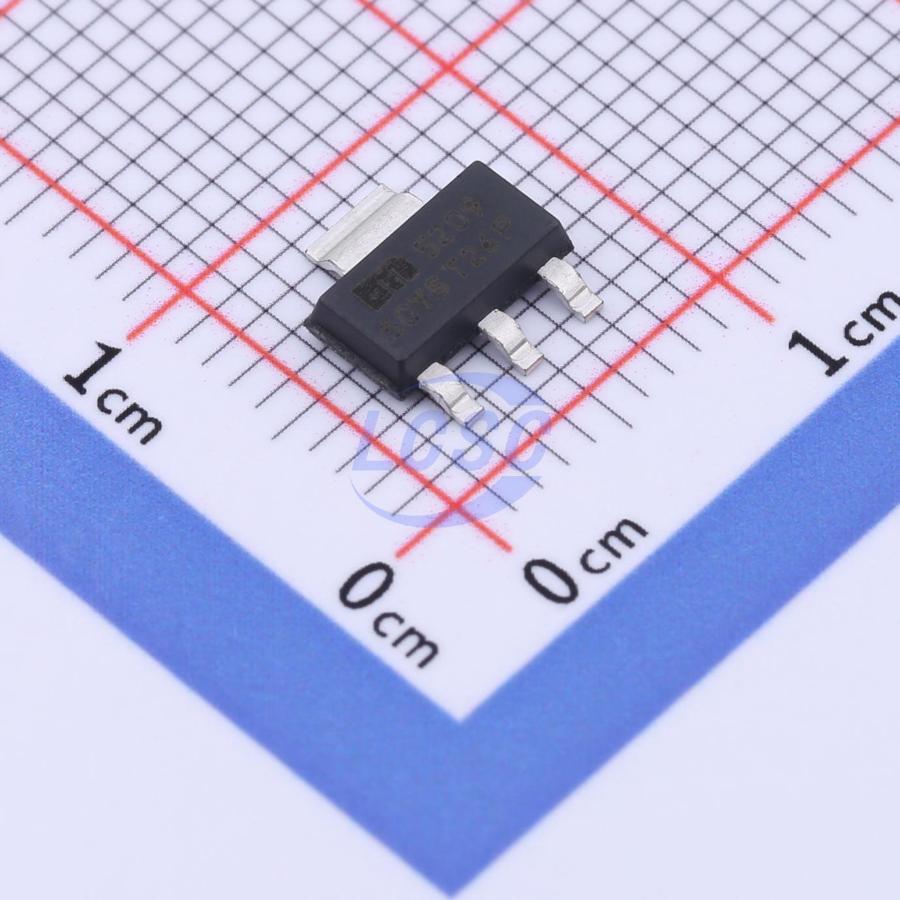

Микросхема Microchip MIC5209-5.0YS — линейный стабилизатор напряжения с малым падением (LDO) и фиксированным выходным напряжением 5,0 В, выполненный в корпусе SOT-223 с тремя выводами. Микросхема рассчитана на входное напряжение от 2,5 В до 16 В и максимальный выходной ток 500 мА.
Особенность серии MIC5209 — низкое падение напряжения между входом и выходом: типовое значение составляет 350 мВ при токе нагрузки 500 мА и не превышает 500 мВ в худшем случае. При малых токах нагрузки, порядка 100 мкА, падение снижается до 10 мВ типовых и не более 60 мВ максимальных, что позволяет использовать стабилизатор в цепях с ограниченным запасом по входному напряжению.
Собственное потребление по выводу земли зависит от тока нагрузки: около 80 мкА при токе 100 мкА, 1,8 мА при токе 150 мА и 8 мА при полной нагрузке 500 мА. В режиме отключения по входу Enable ток потребления падает до 0,05 мкА типовых. Порог включения по входу Enable — не менее 2,0 В, порог выключения — не более 0,4 В, что позволяет управлять стабилизатором логическими уровнями без дополнительных согласующих цепей.
Микросхема ограничивает выходной ток на уровне около 700 мА типовых (от 900 мА до 1000 мА в крайних случаях), защищая нагрузку и саму себя при коротком замыкании выхода. Рабочий диапазон температур перехода — от -40°C до +125°C, температурный коэффициент выходного напряжения — 40 ppm/°C. Электростатическая прочность для корпуса SOT-223 — 2 кВ по модели HBM и 300 В по модели MM.
Основные характеристики
- Выходное напряжение: 5,0 В, фиксированное
- Диапазон входного напряжения: от 2,5 В до 16 В
- Максимальный выходной ток: 500 мА
- Падение напряжения: 350 мВ тип. / 500 мВ макс. при 500 мА
- Ограничение тока: 700 мА тип. (900–1000 мА крайние значения)
- Ток потребления в отключенном состоянии: 0,05 мкА тип.
- Корпус: SOT-223, 3 вывода
- Диапазон рабочих температур: от -40°C до +125°C
- Температурный коэффициент выходного напряжения: 40 ppm/°C
- Электростатическая прочность: 2 кВ HBM / 300 В MM
Где применяется
- Питание аналоговых узлов: формирование чистого напряжения 5 В для датчиков, АЦП и опорных цепей
- Батарейные устройства: низкое падение напряжения продлевает работу от аккумулятора при разряде
- Портативная электроника: компактный корпус SOT-223 и управляемый вход Enable для энергосберегающих режимов
- Промышленная автоматика: стабильное питание логических и измерительных модулей в широком диапазоне входного напряжения
