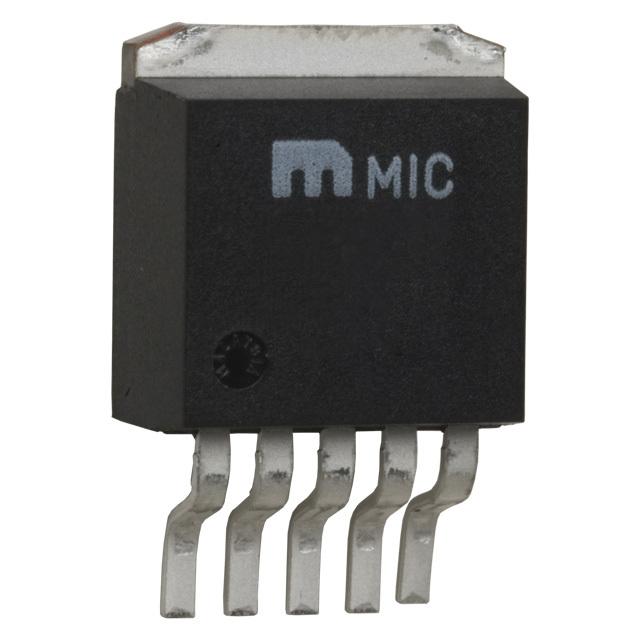

Микросхема Microchip MIC29302WU-TR — линейный стабилизатор напряжения с малым падением (LDO) и регулируемым выходом, рассчитанный на выходной ток до 3 А. Микросхема выпускается в корпусе TO-263-5 (D2Pak) с пятью выводами для поверхностного монтажа и формирует стабильное выходное напряжение при небольшом перепаде между входом и выходом.
Входное напряжение — до 26 В в длительном режиме; кратковременно, длительностью менее 100 мс и со скважностью не более 1%, допускается бросок входного напряжения до 60 В. Выходное напряжение задаётся внешним резистивным делителем в диапазоне от опорного значения 1,24 В до уровня VIN за вычетом падения напряжения на регуляторе. Типовое падение напряжения (dropout) при токе 3 А составляет 370 мВ, максимальное — 600 мВ, что и определяет режим малого падения для этой микросхемы.
Ток ограничения по выходу — типично 4,5 А, максимально до 5,0 А, а рассеиваемая мощность ограничивается внутренней тепловой защитой. Собственный ток потребления по выводу GND типично составляет 10 мА при нагрузке 1,5 А и до 37 мА при нагрузке 3 А, а в режиме дропаута — 1,7 мА. Точность выходного напряжения — ±1% при 25 °C и ±2% в полном диапазоне рабочих температур. Типовая регулировка по нагрузке — 0,2% (максимум 1%), по входному напряжению — 0,06% (максимум 0,5%).
Вывод EN допускает напряжение от −0,3 В до уровня VIN, что позволяет управлять включением регулятора внешней логикой. Уровень собственного шума на выходе — 400 мкВ (среднеквадратичное значение) в полосе от 10 Гц до 100 кГц при выходном конденсаторе 10 мкФ. Рабочий диапазон температур — от −40 °C до +125 °C, а корпус TO-263-5 с открытой контактной площадкой обеспечивает отвод тепла при работе на токах, близких к 3 А.
Основные характеристики
- Тип: LDO-регулятор, регулируемый выход
- Корпус: TO-263-5 (D2Pak), 5 выводов
- Входное напряжение (длительно): до 26 В
- Входное напряжение (импульс, <100 мс, ≤1% duty): до 60 В
- Выходное напряжение: 1,24 В … VIN − dropout
- Опорное напряжение: 1,24 В
- Максимальный выходной ток: 3 А
- Ток ограничения: 4,5 А тип. / 5,0 А макс.
- Падение напряжения при 3 А: 370 мВ тип. / 600 мВ макс.
- Точность выхода: ±1% при 25 °C, ±2% в полном диапазоне температур
- Регулировка по нагрузке: 0,2% тип. / 1% макс.
- Регулировка по входу: 0,06% тип. / 0,5% макс.
- Собственное потребление: 10 мА при 1,5 А / 37 мА при 3 А (тип.)
- Выходной шум: 400 мкВ RMS (10 Гц–100 кГц, 10 мкФ)
- Диапазон напряжения на EN: −0,3 В … VIN
- Рабочая температура: −40…+125 °C
Где применяется
- Питание узлов от шины с широким диапазоном напряжения: работа при входном напряжении вплоть до 26 В, включая кратковременные броски до 60 В
- Аналоговые и измерительные цепи: низкий уровень собственного шума (400 мкВ RMS) на выходе стабилизатора
- Схемы с токовой нагрузкой до 3 А: малое падение напряжения (370 мВ тип.) снижает потери при преобразовании
- Узлы с внешним управлением питанием: включение и выключение регулятора логическим сигналом через вывод EN
